不管你是开发人员，还是互联 行业人员，基本上经常看到各种各样的软件相关的图，如什么架构图什么设计图什么模式图甘特图等。很多时候总是傻傻分不清。对此，我们很有必要对系统开发基础知识有认知。对于一名程序员做全栈开发已经越来越普遍了，全栈开发者不单纯要掌握全栈技术线，而且要必须懂开发相关的基础知识。

而这些必须懂的知识有如下：

• 开发管理 ：参考我们分享的《系统架构师之——开发管理
• 需求管理：需求变更/需求跟踪/需求变更风险管理
• 软件开发方法：生命周期/经典开发模型/构建与重构/逆向工程/形式化方法
• 软件开发环境与工具：集成开发环境/开发工具(建模/分析设计/编程/测试/管理等)
• 设计方法：分析设计图示/结构化分析/模块设计/面向对象分析/IO设计
• 基于构件的开发：中间件/J2EE/.NET
• 应用系统构建：软件包的使用
• 测试与评审：参考我们分享的《系统架构师之——测试评审方法》

一 系统架构设计过程

不管你是开发一个微信小程序或者Android/IOS移动APP，或者H5 Web 站，还是复杂的企业桌面应用程序亦是大型服务架构，你都要经历系统架构设计的过程。不管你是不经意还是刻意，基本都是沿着此过程进行。

1-系统规划

• 提出可行性分析
• 系统方案制定-评价-改进
• 新旧系统对比分析-比较
• 现有软件硬件数据资源利用

3-软件系统建模

• 系统需求
• 建模目的与作用
• 定义功能与归结模型
• 结构化建模
• 数据流
• UML
• 数据库建模
• E-R图
• 逆向工程

对系统架构设计过程有了整体的架构知识，接下来分析的是软件开发方法。

二 软件开发方法

1-软件开发方法分类

开发风格分：自顶向下开发方法/自底向上开发方法

适用范围分：整体性方法，局部性方法:

主流的软件开发方法有如下：

-黑盒：内部规则逻辑

-状态盒：状态数据服务操作

-清晰盒：状态盒的过程设计

三 结构化方法

是一直自顶向下的开发方法，逐步求精。结构指的是系统内部组成要素之间的关系/作用/框架。

根据项目阶段分：

1-结构化分析Structured Analysis

分析工具:

数据流图Data Flow Diagram DFD ：层次图 / 上下文图 / 逐级分解图

数据字典 Data Dictionnary DD /

结构化语言 /判定表 /判定树

分析步骤：

Step1 研究业务场景，形成数据流图，用例图

Step2 建立系统逻辑模型

Step3 划清人机界面，哪些机器完成，哪些人工完成

2-结构化设计Structured Design

结构化设计包括架、接口数据 和过程等任务，逐步求精和模块化过程。

1. 概要设计：确定软件结构/系统模块/模块关系/结构图描述程序结构/层次图/HIPO输入输出图
2. 详细设计：确定实现的精确描述/程序流程图/盒图/PAD问题分析图/PDL 程序设计语言

结构图：模块调用数据传递处理

程序流程图组成要素

盒图：

PDL 程序设计语言：即伪代码

https://my.oschina.net/282656323/blog/207682

• 画图工具：Visio 、RationalRose、PowerDesign等

给哪些对项目文档中一堆图标傻傻分不清的同学普及下：

-用例图 UseCaseDiagram

-对象图 ObjectDiagram

-状态图 StateDiagram

-协作图 CollaborationDiagram

-部署图 DeploymentDiagram

六 逆向工程法

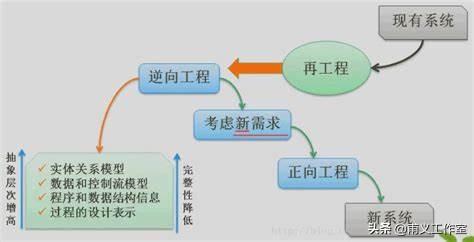

适用于对现有在运行的系统进行再工程Reengineering，对旧系统进行重新处理/调整/提高可维护性。

七 总结

对于软件开发方法，具体选用什么方式还得具体情况具体分析，根据业务场景系统规划进行选择。不管你是做Java后台开发还是Web前端或者是Android/IOS移动app开发，任何一个项目都要依据软件开发方法进行。不管采用什么开发过程模式或者什么架构什么设计模式什么算法，都需要进行软件开发方法进行构建系统。
