abaqus梁模型仿真图文详细步骤
-
-
- 一、建模
- 二、添加属性
- 三、定义截面
- 四、创建 格
- 五、创建分析步
- 六、创建梁末端位移输出
- 七、施加载荷
- 八、分析
- 九、查看结果
-
在abaqus软件中创建梁模型,添加指定的属性,设定边界条件为一侧固定,施加变化的线载荷,进行有限元仿真,分析端部节点位移。
整个过程大致可分为建模、添加属性、定义截面、创建 格、创建分析步、创建梁末端位移输出、施加载荷、分析八步,最后附了一些常用的查看结果方法。
多图预警
一、建模
1、新建模型
左侧model,新建模型【Create】
选中刚才的模型,点击工具栏第一个:创建部件【create part】
点击工具栏第二个:创建线【create lines:connected】
点击×取消下一个点的选取
二、添加属性
模块选择属性【Property】,点击工具栏第一个创建材料【Create Material】
在密度界面按需填写质量密度【Mass Density】(2.7e-009)
输入需要的弹性模量(70000MPa)和泊松比(0.3)
设置阻尼比【Alpha】(0.05)
类别选择梁【Beam】,点继续【Continue】
在创建剖面窗口,类型选圆形【Circular】,继续【Continue】
此时返回创建截面的窗口,再次点击确定。
在工具栏选择第一列第三个:指派截面【Assign Section】
或者也可以通过顶部菜单栏,指派【Assign】-梁截面方向【Beam Section Orientation】
使用默认方向,单击鼠标中键
四、创建 格
模块选择 格【Mesh】,对象【Object】选择部件【Part】(保持默认)
在全局种子窗口,根据划分 格的个数计算近似全局尺寸【Approximate global size】,如之前设计的长度为22mm,划分为十段,所以这里填2.2,设置完点应用【Apply】
族【Family】选择梁【Beam】(保持默认),点确定
下方出现是否为部件划分 格,选择yes,此时部件变为蓝色
点菜单栏第一个:将部件实例化【Instance Part】
左侧菜单栏,找到刚才创建的模型,点开其下的装配【Assembly】菜单,找到集【Set】,右键,创建集【Create Set】
为集合选择结点:在点击图上最右端结点,点击完成【done】
点击菜单栏第一个:创建分析步【Create Step】
六、创建梁末端位移输出
点击菜单栏第一列第三个:创建历程输出【Create History Output】
历程输出请求管理器窗口:双击刚才创建的历程
把第一个默认输出也双击打开频率改为1。
场输出请求管理器窗口,双击默认的场输出
七、施加载荷
模式选择载荷【Load】
创建边界条件窗口,(保持默认直接continue),即类别【Category】为力学【Mechanical】,可用于所选分析步的类型【Types for Selected Step】,选择对称/反对称/完全固定【Symmetry/Antisymmetric/Encastre】。
创建载荷窗口:可用于所选分析步的类型【Types for Selected Step】选择线载荷【Line load】,继续【continue】
类型【Type】保持默认为表【Tabular】,继续【continue】
按作业要求的数值:
八、分析
模块选择作业【Job】
选择要创建作业的模型,继续【continue】
第二列第一个:作业管理器【Job Manager】
提交过程中可以点击监视【Monitor】查看过程。
九、查看结果
为了方便查看,打开视图【View】-工具栏【Toolbars】-视图【Views】窗口
第一列第四个:在变形图上绘制云图【Plot Contours on Deformed Shape】
点击动画:时间历程【Animate: Time History】可以看到动态效果
变形缩放系数【Deformation Scale Factor】,选择一致【Uniform】,把这个数值改大一点(1000),确定【OK】
可以通过右上角状态栏控制仿真的暂停、运行、回到起始
创建XY数据窗口:直接继续【continue】(保持默认的历程变量输出【OBD history output】)
关闭【dismiss】刚才的窗口,可以看到绘制的位移-时间曲线(这个不是按照上述操作出来应有的曲线,我做第一遍的截图的时候长度写错了,后来这张图忘了换了。)
导出数据:顶部菜单栏Plug-ins-Tools-Excel Utilities

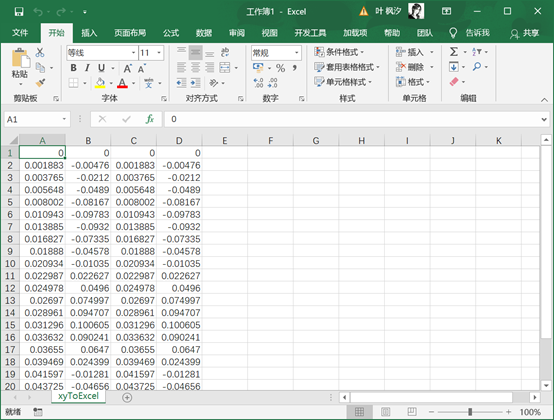

导出的数据:
