自学《STM32库开发实战指南》的笔记
STM32库开发
基础知识

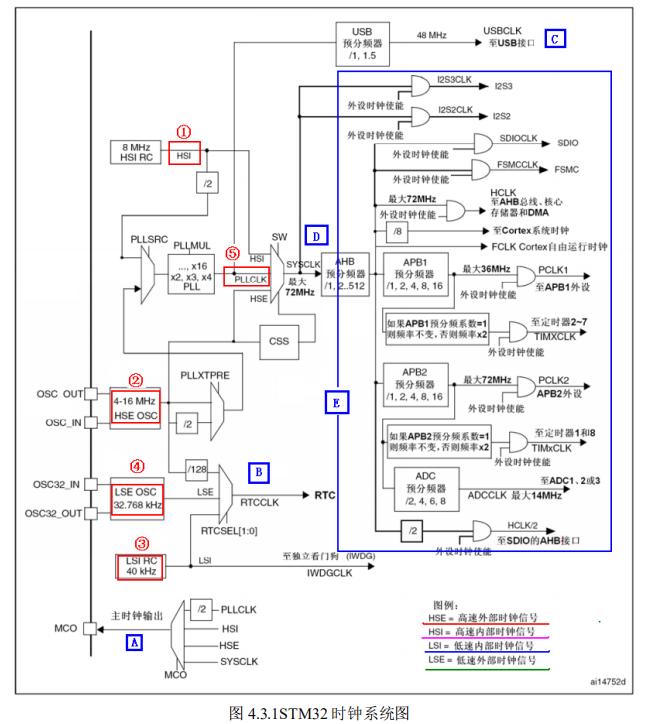

STM32时钟系统
端口复用
STM32的内置外设的外部引脚是与GPIO复用的。复用端口初始化有几个步骤：
1） GPIO 端口时钟使能。要使用到端口复用，当然要使能端口的时钟了。
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
2） 复用的外设时钟使能。比如你要将端口 PA9,PA10 复用为串口，所以要使能串口时钟。
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
3） 端口模式配置。 在 IO 复用位内置外设功能引脚的时候，必须设置 GPIO 端口的模式。
端口重映射
一个外设的引脚除了具有默认的端口外，还可以通过设置重映射寄存器的方式，把这个外设的引脚映射到其它的端口。具体对应关系查看《STM32 中文参考手册 V10》的 P116 页“8.3 复用功能和调试配置”。
所以重映射我们同样要使能复用功能的时候讲解的 2 个时钟外，还要使能 AFIO 功能时钟，然后要调用重映射函数。详细步骤为：
1）使能 GPIOB 时钟：
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
2）使能串口 1 时钟：
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
3）使能 AFIO 时钟：
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
4）开启重映射：
GPIO_PinRemapConfig(GPIO_Remap_USART1, ENABLE);
