微电子及集成电路技术发展日新月异，离不开EDA电子电路仿真软件的支持。每天不知有多少电路设计及验证者，使用着各种电路仿真软件工具。俗话说，工欲善其事必先利其器，如何挑选合适的电路仿真软件工具定工作效率的一个关键。对于市场上各类电路仿真软件工具，工程师至少要做到知己知彼，什么样的电路仿真软件工具适合什么样的电路设计电路仿真软件工具的优点及不足为大家整理了常用的几款电路仿真软件工具，并对这些电路仿真软件工具的优缺点做了简单比较。

一、Cadence

Cadence 公司是老牌的EDA工具提供商，采用Cadence的软件、硬件和半导体IP，用户能更快速向市场交付产品。Cadence公司创新的”系统设计实现” (SDE)战略，将帮助客户开发出更具差异化的产品——小到芯片大至系统——涵盖移动设备、消费电子、云数据中心、汽车、航空、物联 、工业应用以及其他细分市场。

其电路仿真软件Cadence Sigrity 2018版本包含了最新的3D解决方案，帮助PCB设计团队缩短设计周期的同时实现设计成本和性能的最优化。 独有的3D设计及分析环境，完美集成了Sigrity工具与Cadence Allegro技术，较之于当前市场上依赖于第三方建模工具的产品，Sigrity 2018版本可提供效率更高、出错率更低的解决方案，大幅度缩短设计周期的同时、降低设计失误风险。 此外，全新的3D Workbench解决方案弥补了机械和电气领域之间的隔阂，产品开发团队自此能够实现跨多板信 的快速精准分析。

Cadence的电路仿真软件的一个小缺点是，操作较为复杂，比较适合复杂板的开发。

Proteus软件是英国Lab Center Electronics公司出版的EDA工具软件，支持电路图设计、PCB布线和电路仿真。Proteus支持单片机应用系统的仿真和调试，使软硬件设计在制作PCB板前能够得到快速验证，不仅节省成本，还缩短了单片机应用的开发周期。Proteus 是单片机工程师必须掌握的工具之一。

Proteus软件分为ARES和ISIS模块，ARES用来制作PCB，ISIS用来绘制电路图和进行电路仿真。

Proteus的缺点是，对电路的数据计算方面不足。

Simulink是MATLAB中的一种可视化电路仿真软件， 是一种基于MATLAB的框图设计环境，是实现动态系统建模、仿真和分析的一个软件包，被广泛应用于线性系统、非线性系统、数字控制及数字信 处理的建模和仿真中。使用MatlabSimulink的好处是：其数据处理十分有效、精细，运行速度较快;其数据的格式兼容性十分好，便于数据的后处理与分析，尤其是控制特性的研究分析。

Matlab的缺点在于Matlab是对理想模型的仿真，不能考虑非理性状态下的情况。

七、Infineon Designer

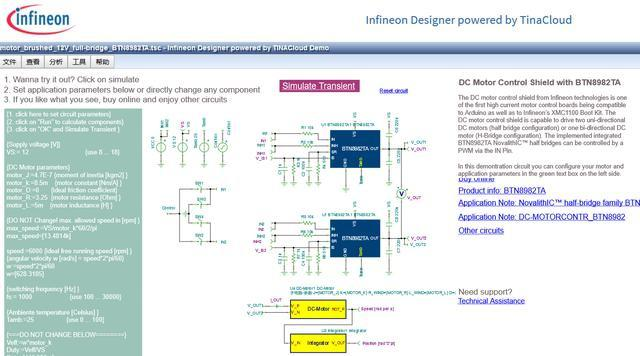

Infineon Designer兼具模拟和数字电路仿真软件功能，是一款在线工具，可实现在线仿真，设计产品原型。

Infineon Designer也是基于DesignSoft TINA产品。利用 Infineon Designer，工程师只需一个浏览器，便能为特定应用找到相匹配的器件。整个仿真过程直观、快速，无需安装任何软件或购买许可证。

主要涵盖产品级、应用级和系统仿真三个方面，包括基于参数搜索的产品查找器、应用方案查找器以及系统仿真工具。支持16个产品查找器，适用于7000多款英飞凌产品。

免费简单易用是这类在线仿真工具的优点，缺点是功能不够强大，支持的器件有限。
