软考 | 2017年下半年 软件设计师 下午试卷

试题一

阅读下列说明和图，回答问题1至问题4 ，将解答填入答题纸的对应栏内。
【说明】
某公司拟开发一个共享单车系统，采用北斗定位系统进行单车定位，提供针对用户的APP以及微信小程序、基于Web的管理与监控系统。该共享单车系统的主要功能如下。

1. 用户注册登录。用户在APP端输入手机 并获取验证码后进行注册，将用户信息进行存储。用户登录后显示用户所在位置周围的单车。
2. 使用单车。
   ①扫码/于动开锁。通过扫描二维码或手动输入编码获取开锁密码，系统发送开锁指令进行开锁，系统修改单车状态，新建单车行程。
   ②骑行单车。单车定时上传位置，更新行程。
   ③锁车结账。用户停止使用或手动锁车并结束行程后，系统根据己设置好的计费规则及使用时间自动结算，更新本次骑行的费用并显示给用户，用户确认支付后，记录行程的支付状态。系统还将重置单车的开锁密码和单车状态。
3. 辅助管理。
   ①查询。用户可以查看行程列表和行程详细信息。
   ② 修。用户上 所在位置或单车位置以及单车故障信息并进行记录。
4. 管理与监控。
   ①单车管理及计费规则设置。商家对单车基础信息、状态等进行管理，对计费规则进行设置并存储。
   ②单车监控。对单车、故障、行程等进行查询统计。
   ③用户管理。管理用户信用与状态信息，对用户进行查询统计。现采用结构化方法对共享单车系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。

【问题1】（5分）
根据问题描述，补充五个联系，完善图2-1的实体联系图。联系名可用联系1、联系2、联系3、联系4和联系5，联系的类型为1:1、1：n和m：n（或1 : 1、1：* 和 * ：*）。

【问题2】（4分）
根据题意，将关系模型中的空（a）~（d）补充完整，并填入答题纸对应的位置上。

【问题3】（4分）
给出“用户申请”和“策划任务”关系模式的主键和外键。

【问题4】（2分）
请问“执行”关系模式的主键为全码的说法正确吗么p>

试题三

阅读下列说明，回答问题1至问题3，将解答填入答题纸的对应栏内。
【说明】
某大学拟开发一个用于管理学术出版物（Publication） 的数字图书馆系统，用户可以从该系统查询或下载已发表的学术出版物。系统的主要功能如下:

1. 登录系统。系统的用户 （User）仅限于该大学的学生 （Student） 、教师（Faculty）和其他工作人员（Staff） 。在访问系统之前，用户必须使用其校园账户和密码登录系统。
2. 查询指定会议集（Proceedings）或某个期刊特定期（Edition） 的所有文章。会议集包含了发表在该会议（在某个特定时间段、特定地点召开）上的所有文章。期刊的每一期在特定时间发行，其中包含若干篇文章。
3. 下载出版物。系统记录每个出版物被下载的次数。
4. 查询引用了某篇出版物的所有出版物。在学术出版物中引用他人或早期的文献作为相关工作或背景资料是很常见的现象。用户也可以在系统中为某篇出版物注册引用通知，若有新的出版物引用了该出版物，系统将发送电子邮件通知该用户。

现在采用面向对象方法对该系统进行开发，得到系统的初始设计类图如图3-1所示。

试题六

阅读下列说明和Java代码，将应填入一且上一处的字句写在答题纸的对应栏内。
【说明】

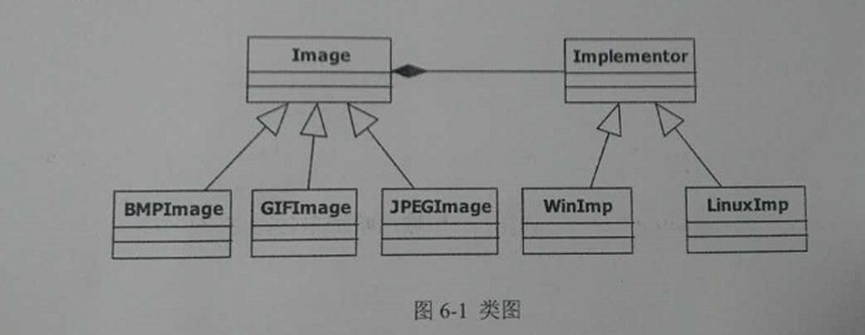

某图像预览程序要求能够查看BMP 、JPEG和GIF三种格式的文件，且能够在Windows和Linux两种操作系统上运行。程序需具有较好的扩展性以支持新的文件格式和操作系统。为满足上述需求并减少所需生成的子类数目，现采用桥接模式进行设计，得到如图6-1所示的类图。

【问题1】
【Jave代码】
