stm8l101f3p6配环境记录

最近因为需要使用一个低成本、低功耗、小体积的mcu制作一套简单的spi-iic-uart转换板，综合比较了stc8（51架构）、stm8（st自研8位CISC架构）、atmel8（51架构）等单片机，最后选择了stm8l10x系列，因为

• 成本可以接受（好贵啊，但是至少比msp那种诡异的东西便宜）
• 体积最小（封装ssop20）
• 外部电路最少（唯二不需要外部晶振的单片机）
• 功耗相对低（虽然比不上TI的，但是它更便宜）
• 外设最丰富（有硬件spi、iic、uart，完全满足需求）

不过似乎这款MCU 上的资源较少，所以简单说一下配环境流程，供有需要的人参考

避坑

需要注意：EIDE（VSCode里面的Embedded IDE插件，可以用SDCC开发各种8位MCU）是不能对stm8l生效的（除非不用官方库函数，但是stm8不就是因为库函数快速开发才有人用的吗=_=，没库函数谁用这个又贵又没生态的东西），因为它的库函数里面自带一段编译器认证，SDCC不能对他进行编译——不过如果你的电脑上有IAR那就能用IAR编译，不过我不喜欢IAR这东西，所以就放弃了

所以一定要按照官 流程来，本教程也是仅供参考，软件这东西时效性很强的

配环境

首先要安装三套基础工具和驱动

STVD：一个用于STM8开发的IDE

官

https://www.st.com/zh/development-tools/stm8-software-development-tools.html#overview

里面的是官方的stm8 IDE，需要license才能使用

这里选用的是采用第三方编译器的

他还有一个烧录器

整套开发流程就是使用进行芯片选型

这个CubeMX没有STM32那么方便能自动生成代码，官方也知道STM8那破性能，再来个自动配置寄存器自动初始化怕是要出大事

然后使用STVD配合对应芯片的库函数进行开发（也可以用寄存器，反正STM8人称小51）

最后使用STVP烧录到芯片

点击STVD进行下载

之后需要先注册，随便填一些东西，然后随便找个邮箱就可以。点击Submit提交以后就可以下载啦！

注意软件必须有license才能使用，而且对于stm8只可以使用32K免费使用权限，每台电脑是1年。必须使用邮件或在线获取license

里面有CXSTM8这个目录，它就是cosmic编译器的所在位置了

回到STVD，选择【Tools】-【Option】-【Toolsets】页面进行设置。cosmic编译器所在位置，确认即可

原来的状态是这样

如果有弹窗提示缺少license，那就要把之前获取的license加进来，而如果license不好用还需要通过cosmic的license管理器换license

配置完以后还需要选择一个调试工具，这个只要选在用的调试器就行，比如使用ST-Link就如下设置

找到左侧STM8 8位MCU后，点击下面的对应系列

进入界面后找到

往下翻，直到发现

点击它

创建一个工程

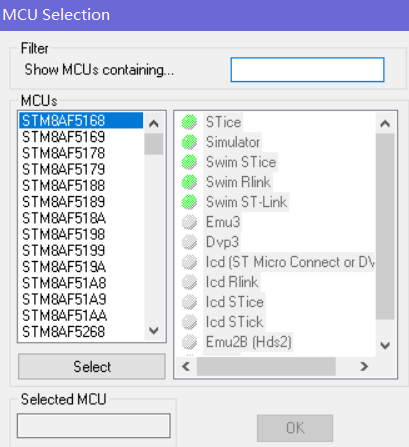

选择一个合适的型

像使用keil一样把官方的STM8标准库添加进工程，并依次添加目录里的头文件即可

再把之前那段复制的代码放到main.c里就行了
