Android tips（十二）–>Android开发中使用矢量图

Google官方关于矢量图的相关说明：VectorDrawable相关说明

下面我们将详细的介绍一下矢量图的基本概念以及Android中对矢量图的使用。

（一）什么是矢量图

这里暂时引用一下百科中对矢量图的定义：

矢量图，也称为面向对象的图像或绘图图像，在数学上定义为一系列由线连接的点。矢量文件中的图形元素称为对象。每个对象都是一个自成一体的实体，它具有颜色、形状、轮廓、大小和屏幕位置等属性。

矢量图是根据几何特性来绘制图形，矢量可以是一个点或一条线，矢量图只能靠软件生成，文件占用内在空间较小，因为这种类型的图像文件包含独立的分离图像，可以自由无限制的重新组合。它的特点是放大后图像不会失真，和分辨率无关，适用于图形设计、文字设计和一些标志设计、版式设计等

可缩放矢量图形是基于可扩展标记语言（标准通用标记语言的子集），用于描述二维矢量图形的一种图形格式。它由万维 联盟制定，是一个开放标准，其简称为SVG，android中对矢量图的支持就是对SVG的支持，其是W3C组织推荐的矢量图标准。

这里我就简单的引用W3C中对SVG矢量图的介绍：

• SVG 指可伸缩矢量图形 (Scalable Vector Graphics)

• SVG 用来定义用于 络的基于矢量的图形，SVG 使用 XML 格式定义图形

• SVG 图像在放大或改变尺寸的情况下其图形质量不会有所损失

• SVG 是万维 联盟的标准，SVG 与诸如 DOM 和 XSL 之类的 W3C 标准是一个整体

简单来说SVG矢量图就是一个使用XML标识图片格式的万维 联盟标准，更多关于SVG的相关说明：SVG简介

（2）矢量图有什么好处

我们都知道Android系统已经为我们提供了PNG，JPG，drawable，.9.path图片等，为什么又为我们提供了SVG矢量图呢p>

与其他图像格式相比，使用 SVG 的优势在于：

• SVG 可被非常多的工具读取和修改（比如记事本）

• SVG 与 JPEG 和 GIF 图像比起来，尺寸更小，且可压缩性更强。

• SVG 是可伸缩的，SVG 图像可在任何的分辨率下被高质量地打印

• SVG 可在图像质量不下降的情况下被放大

• SVG 图像中的文本是可选的，同时也是可搜索的（很适合制作地图）

• SVG 可以与 Java 技术一起运行，SVG 文件是纯粹的 XML

矢量图在实现的时候图片质量不会下降，下面具体我们可以看一下一个简单的例子：

然后我们看一下实现的效果：

可以发现当图片显示变大时图片也没有失真的情况，显示的情况还是和100dp的时候是相似的，而且我们也没有保存多分drawable图片资源，这样使用矢量图代替资源文件的话还可以减小我们的apk文件大小等。

（3）开发过程中如何使用矢量图替换Png Icon

这里以Android Studio为例，假如我们需要在低版本上使用矢量图，需要在项目中引入新的兼容库support-vector-drawable，并且appcompat-v7库的版本要在23.2.0+。而且你还要修改下gradle的相关配置，不要让gradle在构建的时候为你在低版本(API21以下)的情况下生成针对于不同密度的png文件，因为android studio1.4的时候支持了矢量图。

• 如果你的gradle插件的版本为2.0以下，你应该这么修改

如果你的gradle插件版本是2.0+，你 应该这么修改

经过上面的设置之后我们就可以在我们的Android项目中使用矢量图了。

（4）使用Android Studio创建矢量图资源

• 右键res目录创建Vector Asset资源

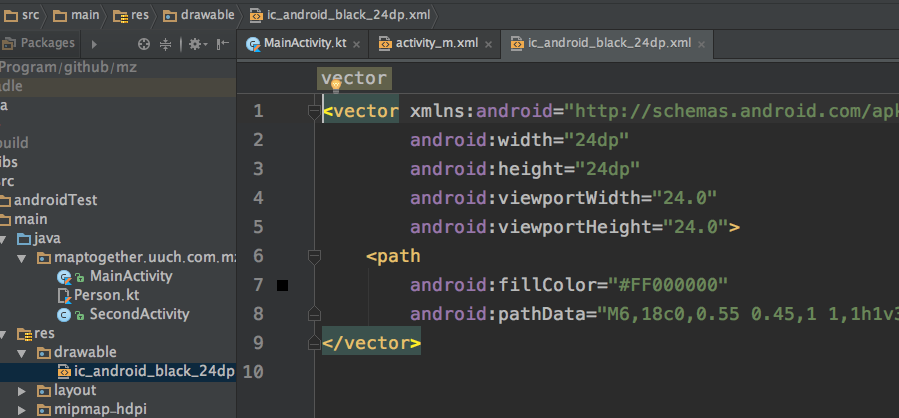

• 在drawable目录下生成vector资源文件

（7）如何编写VectorDrawable资源文件

我们可以看到VectorDrawable资源文件的编写很复杂，那么我们如何编写VectorDrawable文件呢编写VectorDrawable资源文件我们可以首先生成一个SVG文件，然后使用Android Studio的SVG工具生成VectorDrawable资源文件。具体步骤如下：

• 美工交付.svg文件

• 使用Android Studio加载本地.svg文件并生成VectorDrawable资源文件

• 生成最终的svg drawable资源文件

总结：
以上就是在Android开发过程中使用矢量图的相关知识，更多关于矢量图的知识点可以参考：
Android的矢量图支持 – VectorDrawable
如何玩转Android矢量图VectorDrawable
Android中使用SVG矢量图
