什么是超宽带(UWB)技术p>
根据百度解析，超宽带技术(UWB，Ultra Wide Band)技术是一种新型的无线通信技术。它通过对具有很陡上升和下降时间的冲激脉冲进行直接调制，使信 具有GHz量级的带宽。超宽带技术解决了无线电多年以来对信道衰落不敏感、发射信 功率谱密度低等问题的解决，同时包括如低截获能力、系统复杂度低、能提供数厘米的定位精度等一系列优点。
简单来讲，超宽带(UWB)技术是一种低功耗、高带宽并且实现相对简单的无线通信技术。UWB技术与传统的无线通信技术有着本质区别，如目前几乎所有的无线通信包括移动电话、无线局域 等通信，其所使用的通信载波均为连续的电波，而超宽带(UWB)产品在工作时发出则更多的是大量的非常短距离、能量非常大的脉冲波形。这些脉冲都是经过精确计时的，每个只有几个毫微秒长，可以覆盖非常广泛的区域。
泰克针对超宽带(UWB)信 测试提供专用的生成分析测试仪器
使用AWG7000 和SerialXpress 产生数字信 ，添加去加重
泰克AWG7000系列任意波形生成器调制超宽带(UWB)信
泰克AWG7000任意波形发生器提供 20Gs/s 的采样率，可直接生成多种 UWB 波形
生成UWB测试信 要求巨大的带宽，这需要使用专用的信 生成设备。大多数常用的实验室信 发生器只能生成几十或几百MHz的带宽，而大多数UWB信 需要1.5 GHz的带宽，远不能满足UWB要求。
根据要生成的UWB调制，可能需要不同的信 发生方法。TH-UWB和DS-UWB之类的信 一般完全在基带生成，要求几千兆赫的基带带宽。其它信 如MB-OFDM则更多地上变频到相应的RF频段。上变频方法要求的基带带宽较少，但增加了外部上变频器或调制器，提高了复杂性。
多年来，泰克AWG系列的带宽能力一直居于业内领先地位。AWG7000等型 使用近四倍的过采样率，实现了高达20 GS/s的采样率和5.8 GHz的基带带宽。这为BG1和BG2的WiMedia MB-OFDM信 直接生成RF提供了足够的带宽。
RFXpress同时提供了通用多信道调制合成功能和基于标准的合成功能，如WiMedia的UWB信
RFXpress波形合成软件支持创建通用信 ，及创建特定标准信 ，如WiMedia格式。因此，RFXpress同时适用于WiMedia设备的频谱环境仿真和功能测试。RFXpress是一种基于流行PC的软件工具，其图形用户界面可以以可视方式确认波形和设置。RFXpress可以快速合成波形，简便地自动校准，创建RF和IF信 。它还拥有“自动发现仪器”功能，消除麻烦的手动仪器设置工作。为简化通用波形或基于标准的波形创建过程，RFXpress还拥有自动回卷(Wrap around)校正及归一化波形幅度。回卷校正功能消除了在重复播放的波形开头和末尾信 幅度差异大时连续播放时可能发生的频谱毛刺。归一化波形幅度使输出信 动态范围达到最大，它缩放波形的幅度，以最好地适应AWG的数模转换器(DAC)的动态范围。
通过使用一致性模式，用户只需点击鼠标，就可以合成复杂的MB-OFDM WiMedia信 。RFXpress包含业内采用的各种WiMedia信 标准，允许用户在最高层级上选择信 属性。这消除了手动编程实现标准规定的信 特性的复杂性。它还降低了构建WiMedia信 时因疏忽而产生错误的可能性。
RFXpress可以对大量的WiMedia信 特性编程。例如，尽管WiMedia规定了RF频段组和中心频率，但泰克认识到，许多工程师可能希望在IF上执行测试。RFXpress允许在AWG指标范围内，用户可选择在IF频率或WiMedia标准RF频率上定义信 。
RFXpress配置WiMedia信 的灵活性远不止输出频率。它可以在数据包组级定义许多UWB参数。
WiMedia UWB信 使用复杂的PLCP协议数据单元(PPDU )，定义传输所需的协议。PLCP前置码、PLCP包头和PSDU构成了PLCP协议数据单元(PPDU)。PLCP包括一个用于数据包同步和信道估算的前置码及用于PHY特点的PLCP包头，这些特点包括速率、数据包长度、介质访问控制器(MAC)信息、编码和其它信 协议属性。数据包的PSDU部分包括数据净荷及其它功能，如tail bit和Pad bit。
RFXpress可以全面控制PLCP和PSDU单元，从数字数据包组级生成波形。测试工程师可以使用一个简单的图形PPDU界面简便地创建不同的数据包，其中包括码型选择指示及发送的数据包的十六进制显示，测试WiMedia设备的功能性能。此外，用户可以选择及以图形方式查看所有TFC码及数据包之间的间隔。
RFXpress可以为被测设备(DUT)灵活地创建完整的激励数据包，包括设置MAC包头和数据净荷。甚至可以实现OFDM音调清零，实现每个载波功率电平独立设置的灵活性。为测试基本采集电路和均衡器，RFXpress还可以只生成WiMedia前置码，而没有PLCP包头和数据净荷，这有助于创建调试方案。
UWB调制能够强健地耐受信 损伤的能力，是许多UWB应用赖以生存的一项重要功能。为评估UWB设备的性能，工程师通常希望提供增加了损伤的激励信 。RFXpress不仅可以生成复杂的WiMedia MB-OFDM信 ，而且可以生成常见的信 损伤。由于能够以数字方式添加信 ，因此可以合成及在所需信 中添加所有类型的带内干扰源和带外干扰源，以评估RF数据链路的耐受性。类似的，可以在适当的时间增加选通噪声。甚至可以增加失真和I-Q损伤，使用并非完美的发射机测试接收机性能，保证RF互操作性。
在RF设备之间实现无差错空中接口可能会极具挑战性。实现这一点的方式之一，是在不同环境中记录来自一系列无线设备的UWB RF传输，然后播放到目标无线设备，评估其响应。
RFXpress灵活的自定义和其内建的标准一致性合成能力，为AWG产生激励信 提供了简便的文件生成工具，是一种强大的波形合成工具。
装有UWB应用软件的DPO70000系列示波器同时测试WiMedia频段组每个频段的频谱模板，并进行ACPR测量。
法规要求测试UWB信 频谱需要50 MHz频谱测量分辨率带宽。UWB信 涵盖了多个宽带频谱，有部分需要牌照的信道被包含在这些频谱中，这些信道可以宽达50 MHz。因此，需要50 MHz的RBW，才能准确了解潜在的干扰风险。这一要求使许多流行的频谱分析仪无能为力，因为只有少量频谱分析仪才有这么宽的内部带宽。
示波器通常没有典型频谱分析仪的动态范围，一些测量的设置会更加麻烦。但是，高速示波器，如泰克DPO70000系列，拥有内部快速傅立叶变换(FFT)功能，其可以从捕获的时域信 中生成发射信 频谱曲线。此外，泰克DPO70000示波器带有UWB软件，可以自动对WiMediaUWB信 进行频谱模板测量。
UWB分析软件自动识别信 的TFC，选择要使用的相应频谱模板。然后软件确定信 是否通过模板测试，并计算总的积分信道功率。
一旦实现满足要求的UWB输出频谱，下一个测量问题通常是优化调制性能。
UWB 分析软件测量单个OFDM载波的星座图及EVM、数据速率和中心频率
然后，UWB分析软件可以查看详细的调制测量结果。该软件拥有强大的频域功能，可以确定信 是否通过三个频谱模板。它还独立测量频段组中每个频段的邻道功率比(ACPR)，以及频段组中超出模板的数量和频段组外面超出模板的数量。
在确定频谱一致性后，可以使用矢量幅度误差(EVM)、峰值EVM、数据速率、中心频率、数据符 数和公共相位误差(CPE)评估调制质量。
UWB矢量幅度误差(EVM)的计算过程要比传统连续波测量复杂。UWB EVM包括使用信道估算(CE)符 进行初始信道估算，提供相位和定时的估值。这允许对导频的频率偏置估算应用校正，通过简单地选择CPE分析类型，更精确地进行测量。
泰克UWB分析软件可以简便地测量复杂的UWB信 属性，设计和生产领先的产品。

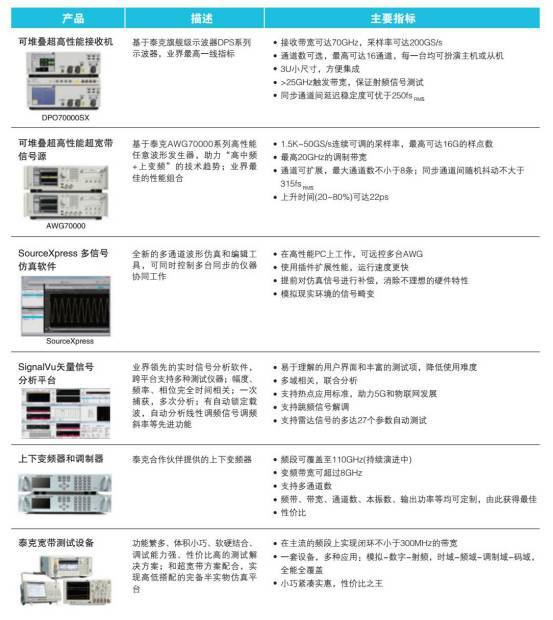

泰克适用于超宽带(UWB)测试最新产品系列
