原文 GIS基础软件及操作(七)

练习七、地形分析

【创建TIN】对话框中的参数说明：

height_field：高程字段，用于提供要素的高程值。当图层中无高度属性时，可选“”，但至少要保证有一个图层属性表中有高程值。

SF_type：表面要素类型字段，用于定义如何将要素几何添加到三角形中。

tag_field：标签字段，用于指定在TIN中用做标签值的要素类型属性字段。

“SF_type”字段取值类型说明：

离散多点：是TIN 中的结点，主要决定表面的形状，在表面变化程度较大的区域包括较多的离散点，表面变化程度较小的区域包括较少的离散点。

断裂线：主要用来表示自然要素（如山脊线、河流）或人工要素（如道路），分为硬断线和软断线。

硬断线：用来表示坡度的不连续性，如河流和道路可以作为硬断裂线包括在TIN中；

软断线：用于向TIN添加边，以捕获不会改变表面局部坡度的线状要素，研究区域边界可作为软断裂线包括在TIN中。

(1) 在图层控制中，仅打开[ErHai]和[Tin]两个图层，同时关闭图层[Tin]的“边类型”，可得到如下的效果：

需要保存在个人数据库中

(1) 确定后得到一个栅格数据图层[tinGrid]，其中每个栅格单元表示50m*50m的区域，如下图所示。

(1) 在【添加渲染器】对话框中，将【具有相同符 的边】和【具有相同符 的节点】添加到TIN的显示列表中，如下图所示：

1.3将TIN转换为坡度多边形

(1) 新建地图文档，加载图层[Tin]，参考上一步操作，将【具有分级色带的表面坡度】项添加到TIN的显示列表中；

(1) 在上面的对话框中，选中【坡度(度)】，将【分类】中的【类】指定为“5”，点击【分类】按钮，在下面的对框中，将【分类】中的【方法】指定为“手动”，在【中断值】列表中依次输入坡度中断值：8、15、25、35、90，如下图所示：

得到多边形图层[tinSlope]，它表示研究区内各类坡度的分布状况，结果是矢量格式，打开其属性表可以看到属性字段[SlopeCode]
的取值为1、2、3、4、5。

(1) 通过【计算几何】操作，计算各个多边形的面积：

(1) 执行菜单命令【选择】>【按属性选择】，打开【按属性选择】对话框，将面积小于等于10000平方米的多边形选择出来，被选中的多边形以高亮方式显示：

(1) 双击ArcToolBox中的【数据管理工具】>【制图综合】>【消除】，打开【消除】对话框，将面积小于等于10000平方米的多边形合并到周围面积最大的多边形中。

原始多边形

Eliminate（合并破碎多边形）操作原理

1.5 TIN转换为坡向多边形

参照1.3节中的操作步骤，可得到坡向多边形图层[tinAspect]：

得到的坡向多边形中属性AspectCode的数值（-1,1,2,3,4,5,6,7,8,9）分别表示当前图斑的坡向（平坦、北、东北、东、东南、南、西南、西、西北、北），其中1,
9是相同的可以合并为1。

2. DEM的应用

2.1坡度Slope

(1) 新建地图文档，加载1.1节第6步中得到的栅格数据[tinGrid]；

(2) 双击ArcToolBox中的【Spatial Analyst工具】>【表面分析】>【坡度】,打开【坡度】对话框，参照下图指定各参数：

(1) 右键点击图层[Slope_TinGrid]，执行[属性命令]，设置图层[符 ]，重新调整坡度分级（参考1.3节中第2步进行分类）：

(1) 得到坡向栅格[AspectTinGrid]：

(1) 生成等高线矢量图层[Contour_TinGrid]：

(1) 生成地表阴影栅格：[ShadowTinGrid]：

(1) 打开工具栏【效果】，如下图所示，设置栅格图层[TinGrid]的透明度为40%左右，以便部分透出下层的山体阴影效果。

(1) 在出现的【通视线】对话框中输入【观察点偏移】和【目标偏移】,即距地面的距离，如图：

绿色线段表示可视的部分，红色线段表示不可见部分

2.6视域分析

(1) 新建地图文档，加载栅格数据[tinGrid]和矢量数据[移动基站.shp]；

(2) 双击ArcToolBox中的【3D Analyst工具】>【可见性】>【视域】,打开【视域】对话框，参照下图指定各参数：

2.7地形剖面

(1) 新建地图文档，加载栅格数据[tinGrid]；

(2) 打开【3DAnalyst】工具栏，从工具栏选择【线插值】工具，跟踪一条线段，这条线段可以从[tinGrid]中得到高程值：

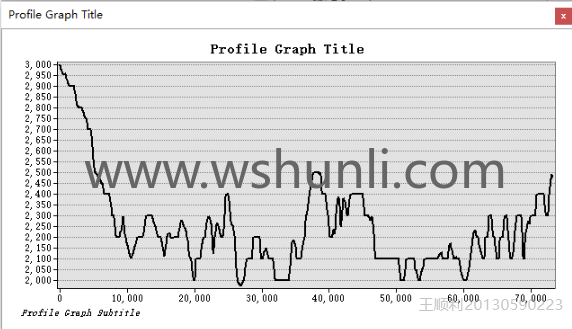

(1) 从【3DAnalyst】工具栏中选择【创建剖面图】工具，得到该线段所在区域的剖面图：
