ActiveReports 表实战应用教程（十三）—— 数据可视化

创建 表文件

在应用程序中创建一个名为 rptSalesDashboard.rdlx 的 ActiveReports 表文件，使用的项目模板为 ActiveReports RDL 表。

创建 表数据源

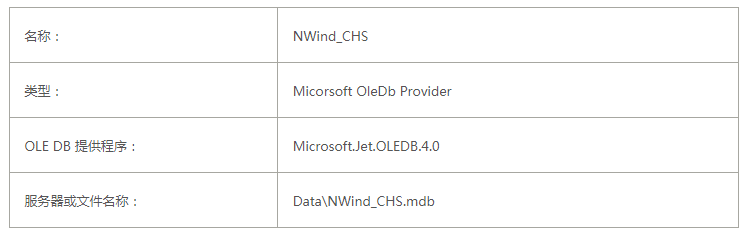

打开 表资源管理器，并按照以下信息创建 表数据源。

添加数据集

在新建的 NWind_CHS 数据源上鼠标右键并选择添加数据集菜单项，添加以下两个数据集：

常规-名称：SalesByCategory

查询-查询：

Select 类别.类别名称,t.*
from ( SELECT DATEPART(“m”,订单.订购日期) AS 订购月,类别.类别ID,SUM(订单明细.数量) AS 销售量
FROM(( 订单 INNERJOIN 订单明细 ON 订单.订单ID = 订单明细.订单ID) INNERJOIN 产品 ON 订单明细.产品I

常规-名称：SalesBySupplier

查询-查询：

SELECT 供应商.公司名称,First(产品.产品名称) AS 产品名称,SUM(订单明细.数量) AS 销售量,SUM(订单明细.单价 * 订单明细.数量) AS 销售金额

设计 表界面

1. 从 Visual Studio 工具箱中将 Table 控件添加到 表设计界面，按照以下列表设置 Table 控件的属性：

各个单元格中使用的控件和设置的属性如下：

2. 从 Visual Studio 工具箱中将 Table 控件添加到 表设计界面，按照以下列表设置 Table 控件的属性：

各个单元格中使用的控件和设置的属性如下：

最终设计效果如下：

运行程序
