假设我们有一个IGS（或STP，SAT，BREP）文件，我们需要在其中测量一个对象。那么应该从哪儿开始呢/p>

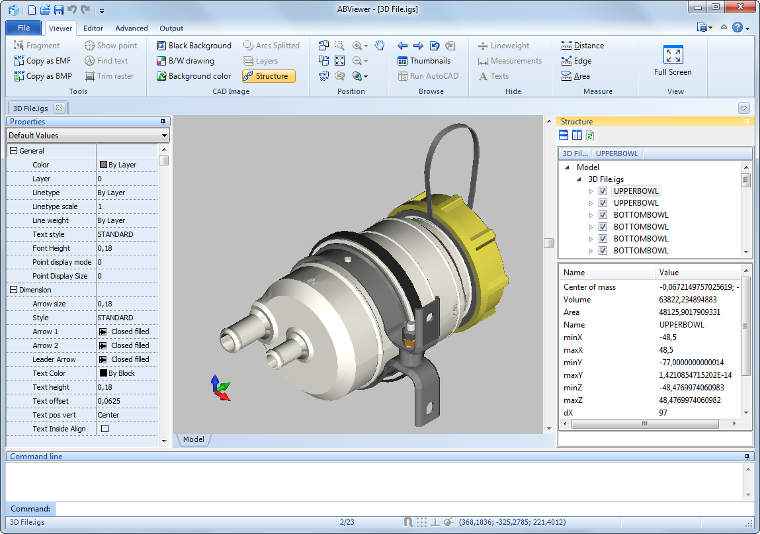

我们将从获取有关我们细节的一般信息开始。要执行此操作，必须激活“Structure”面板（“Viewer” >“CAD Image” >“Structure”）。请注意，此面板是浮动的，即可以移动它，附加到程序窗口的边框或更改其大小。

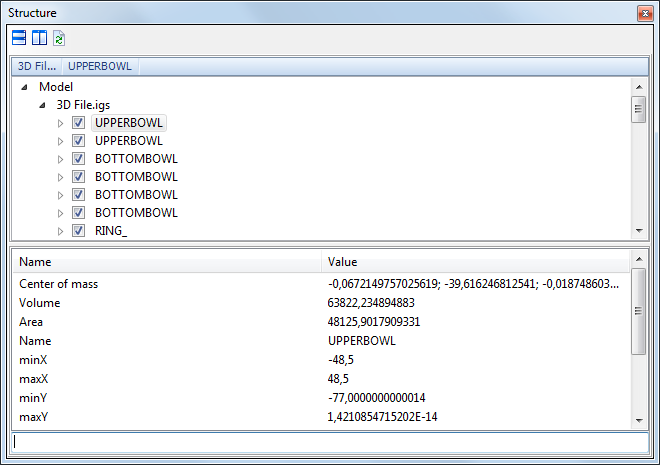

我们看到面板分为两部分：上部显示我们的文件内容为树结构，下部显示其属性，更准确地说是其整体尺寸，体积，面积和质心。要学习所需对象的属性，我们应该在树结构中去选择，或者只需用鼠标左键在图形中单击它。此面板的另一个重要功能是可见性控制：如果我们删除所需对象名称附近的复选标记，则此对象将被隐藏（但不会被删除！）。

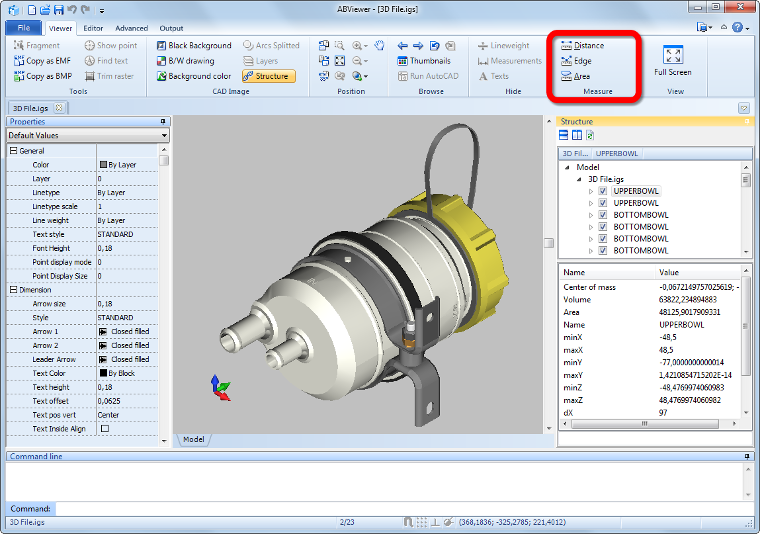

现在让我们继续更详细的信息。该Distance，Edge 和 Area测量工具可以帮助我们获取。可以在“Viewer”选项卡 – >“Measure”组中找到这些仪器。
在Distance工具测量两个平行面和两个点之间的距离之间的高度，Edge是用来衡量一个圆或圆弧的边缘和半径的长度，在Area的帮助下，你可以猜到，我们测量所选细节的面积。
测量结果显示在“Measure”面板中（顺便说一下，它也是浮动的），为了获得更大的可见性，还会在我们的图纸上方添加。可以移动尺寸文本 – 单击它然后单击您想要的位置。它也可以在Delete键的帮助下删除。
现在我们可以使用所有测量打印图纸或将其保存为BMP格式。
让我们来看看一些特定工具的应用，例如Edge。

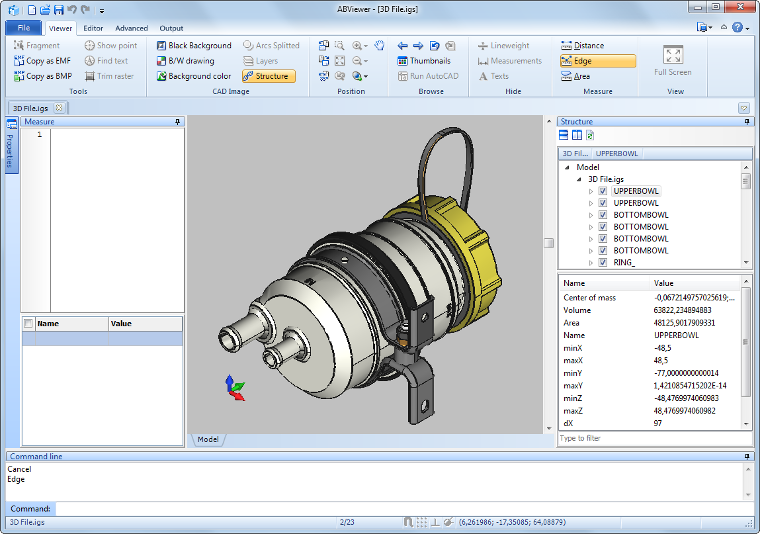

1.单击“Measure”组中的“Edge” 。我们细节的所有边缘都会变黑。
2.使用光标指向要测量的边缘，将使用橙色突出显示，然后使用鼠标左键单击它。

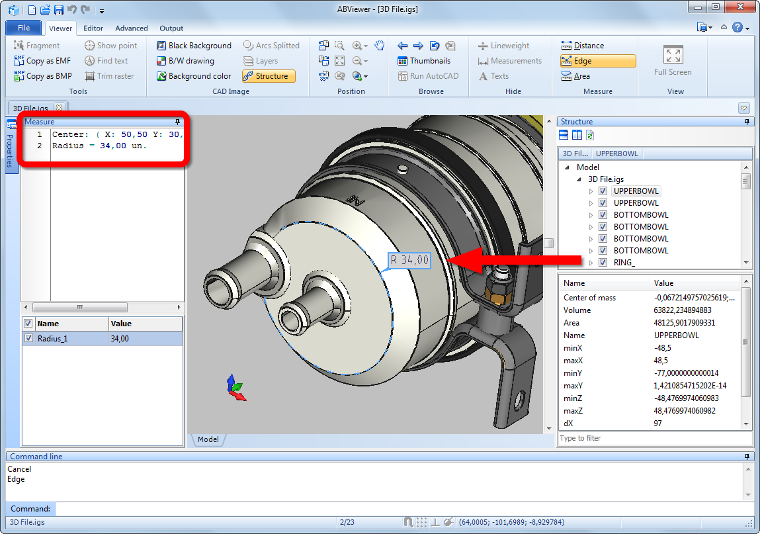

由于我们的边缘是曲线的，我们将得到它的半径。
如果不需要测量任何其他内容，请按Esc键退出Measure模式。
还应注意，通过在Structure或Measure面板中单击鼠标右键，我们可以访问其他命令。
如您所见，使用ABViewer测量3D模型并不困难。
