【sw操作教程】焊件轮廓库没有自己想要的怎么办？别担心，分分钟自定义一个

SOLIDWORKS焊件是非常好用的功能模块，焊件的焊件轮廓是比较重要的，SOLIDWORKS软件默认自带ansi、iso两种标准的焊件轮廓，接下来我们将为大家带来SOLIDWORKS软件支持自定义焊件轮廓的常用方法。

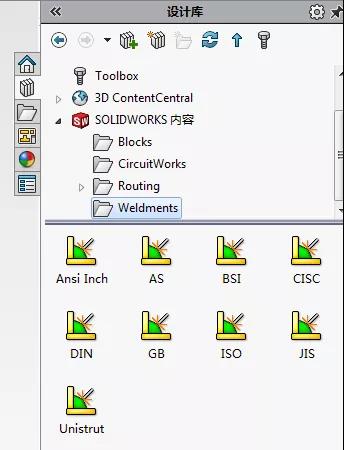

SOLIDWORKS（点击申请正版试用）焊件是非常好用的功能模块，焊件的焊件轮廓是比较重要的，SOLIDWORKS软件默认自带ansi、iso两种标准的焊件轮廓，其他国家标准的焊接轮廓可以在“SOLIDWORKS 内容”下面的焊件文件夹中，按住 Ctrl 键并单击相应国家标准进行下载。

申请SOLIDWORKS正版试用

SOLIDWORKS软件支持自定义焊件轮廓，常用方法如下：
1.打开一个新零件，绘制焊件轮廓草图，一般草图的原点成为默认穿透点，也可选择草图中的任何顶点或草图点为穿透点。
2.在 FeatureManager 设计树中，选择草图。
3.单击文件 > 另存为，在对话框中，将保存的位置浏览到…langchinese-simplifiedweldmentprofiles，然后选择或生成适当的标准文件夹（例如GB文件夹）和类型子文件夹（例如不等边角钢文件夹），在保存类型中选择库特征零件(*.sldlfp)，键入文件名称，之后单击保存。

注意：在生成结构构件时，在结构构件属性的大小列内显示的为焊接轮廓零件名称，例如焊件轮廓名称为2X5.sldlfp，那么 2X5 将出现在大小列中，所以建议以规格命名焊件轮廓草图名称。

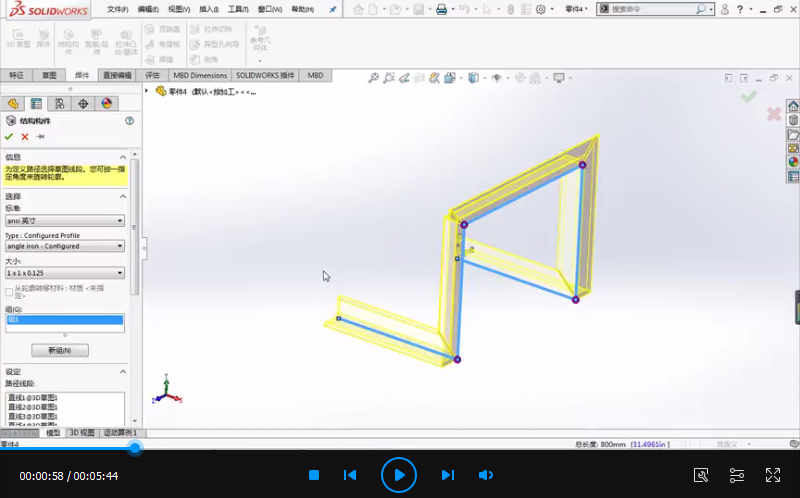

其他关于采用“定义个性化的焊件轮廓库”的详细介绍详见如下视频：
