SolidWorks Simulation入门教程（四）：夹具和载荷

这一次，我们将引导你完成为仿真模拟研究分配夹具和载荷的过程。

欢迎阅读 SolidWorks Simulation 系列入门教程的第四部分。这一次，我们将引导你完成为仿真模拟研究分配夹具和载荷的过程。

如果你还没有看到我们之前的教程，请点击此处：

SolidWorks Simulation入门教程（一）：介绍有限元分析

SolidWorks Simulation入门教程（二）：准备几何体

SolidWorks Simulation入门教程（三）：分配材料

既然你已经知道如何为模型分配材料，那么接下来我们来谈谈如何分配夹具和载荷。

首先，让我们解释两种类型的加载选项：静态和动态。如果施加的力与时间无关，则可以将问题定义为静态问题。想象一下将保龄球轻轻地放在椅子上。传递到椅子上的负载缓慢施加，因此假设你可以忽略由加速度引起的力。

现在想象你从5英尺的高度将同样的保龄球放到椅子上，由于施加载荷的时间很短，这将被认为是动态的。

动态问题指力与时间有关，因此需要考虑加速度，例如在撞击或地震研究中。

我们此次将仅讨论静态分析。要运行静态仿真模拟，必须正确约束模型，使其无法移动。SolidWorks Simulation提供可应用于面，边和顶点的各种夹具类型。

没有夹具，我们的模型将能够在x，y或z方向上平移。它也可以围绕x，y和z轴旋转。我们称之为6“自由度”。

通过应用这些夹具，我们消除了自由度，一旦我们应用负载，就会阻止模型射入虚拟空间。

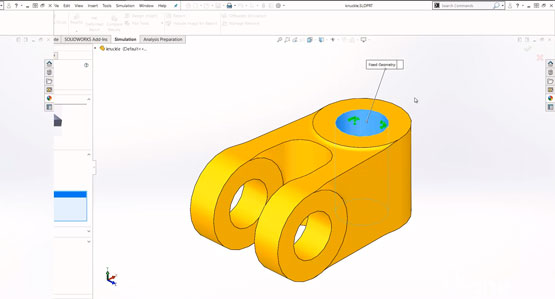

例如，如果我们想要将关节上的圆柱面完全固定，我们可以选择“固定几何体”并单击面将其锁定。

你还可以应用夹具，使面在其平面内自由移动，但防止其垂直移动到其平面。这称为滚轮/滑块条件，我们将用它来表示顶部和底部耐磨板位置。

这些仅仅是两个示例，你还可以使用许多其他夹具类型来描述模型应该如何保持到位。

一旦移除了所有自由度，模型就被认为是完全约束的，我们已准备好应用载荷。

右键单击External Loads文件夹，你将看到应用力，扭矩，压力，重力，离心力和轴承载荷的选项。

你还可以定义远程载荷或质量以考虑将附加到结构但未在CAD模型中表示的组件。这可以大大简化 格划分过程并显著缩短解决时间。

如果需要研究热效应，可以施加温度载荷，看看金属部件膨胀或收缩的程度，以及任何合成应力。

最后，如果你知道一个组件移动了多远并想要计算移动它需要多大的力，我们就可以使用Prescribed Displacements选项。

感谢阅读！
