在使用SOLIDWORKS Electrical绘制电线时，您是否曾经为绘制的每一行输入数字，颜色和电压时非常小心，以至于希望程序能够以某种方式使该容易出错的过程自动化者……有时在设计中添加了一个额外的传感器，现在您必须手动对所有电线进行重新编 -这点可以优化吗/span>使用SOLIDWORKS Electrical，答案是肯定的。
优化方法
现在，让我们看看SOLIDWORKS Electrical如何使您轻松绘制功能丰富的电线，以及如何通过单击按钮处理电线编 修订来节省时间。

首先，电线样式经理。在这里您可以创建和定义可重复使用的布线信息，例如颜色，规格和编 方案。我可以系统地组织电线，以最大程度地减少错误，同时保持设计的灵活性。

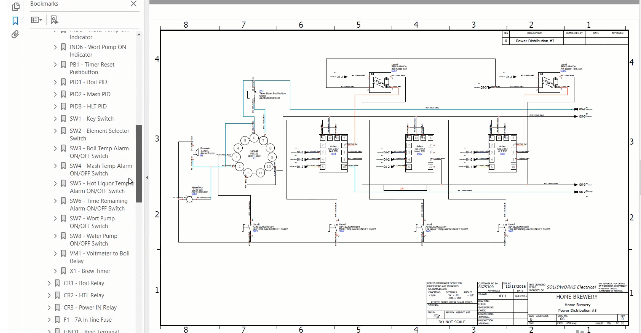

接下来，我将在原理图上画一些线。SOLIDWORKS Electrical允许您同时绘制多条导线。通过选择先前在线型管理器中定义的线组，我现在可以放心地绘制这些功能丰富的线，而不必担心丢失线信息。哦，对了，这个程序很聪明，知道我要修剪这些导线。为什么不掉落断路器呢/span>

 好的，现在我可以列举几根线了。只需单击几下即可使用“为新电线编 ”命令解决此问题。编 导线并不仅仅是在导线上添加编 。它会沿线创建线标记，以向我显示我所需的信息，并使用完全可自定义的公式进行格式化。这样的过程可确保文档一致并节省大量时间。

等一下，我只是忘了再将几根电线连接到顶部电机吗，这很容易解决。现在，我需要重新编 导线，以便从上到下获得递增顺序。这是SOLIDWORKS Electrical的“重新编 电线”命令使我免于手动重新标记电线的时间。

您可能已经注意到，保护线的线型以及电动机和端子排之间的线看起来有些不同，这些与 桥和电缆有关。
