简单易学的SOLIDWORKS Routing技巧和窍门

尺寸和关系

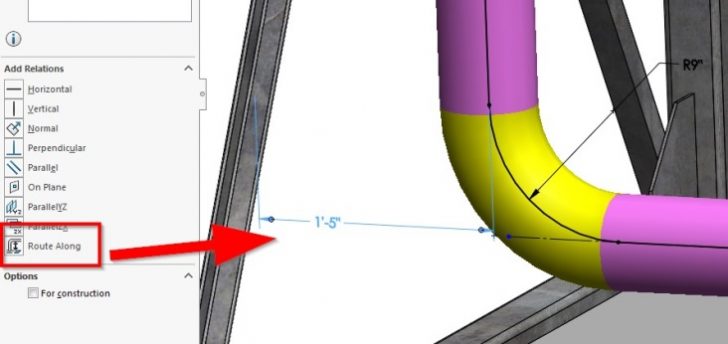

SOLIDWORKS Routing中的管道由草图控制，可以使用常规技术对其进行尺寸标注。在布线中，您可以沿现有几何图形进行布线。下面的示例演示了从结构框架沿结构构件的布线。这是保持设计意图的有用技术。

SOLIDWORKS Routing：尺寸和关系

升级标准件

SOLIDWORKS Routing可以从头开始创建路由组件，但是，根据要创建的组件，这可能非常耗时。我们建议您节省时间的一个技巧是打开一个与新设计相似的现有组件，然后在该组件上进行修改。然后，将其保存到新目录。

SOLIDWORKS Routing：升级标准零件

设置模板

与零件和工程图一样，设置模板将加快您的工作流程；路由同样如此。路由模板允许您创建可以将日程表分组在一起的模板。例如，您可以为Sch40设置一个模板，该模板仅允许在该路由中使用Sch40组件。

SOLIDWORKS Routing：模板

范本

使用设计表控制零件

在“路由”中，您经常会使用尺寸不同的组件。因此，我们认为“配置”是控制零件管理的最强大方法。这是因为它提供了一种快速有效的方法来创建多个配置。

SOLIDWORKS Routing：使用设计表控制零件

始终保持路由库更新

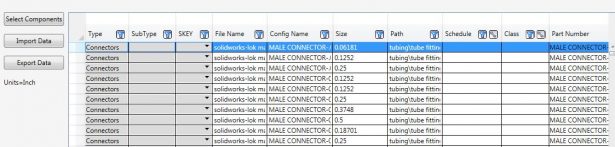

一旦创建了任何新组件，并准备在路由中有效使用它们，就需要将它们添加到路由数据库中。可以在路由库管理器中找到此数据库，如下所示。

SOLIDWORKS Routing：使您的路由库保持更新

使用标准长度的管道

在您的路由模板中，您可以指定可以在行业中购买或使用的最大管道长度。这是一个方便的提示，因为信息将以装配体上显示的切割长度输入到模型中，并且信息也将出现在材料明细表中。

SOLIDWORKS Routing：标准的管道切割长度
