MindFusion.Diagramming for WinForms是一个能帮助你创建工作流和进程图表的.NET控件；数据库实体关系图表；组织图表；对象层次和关系图表；图表和树。它是基于对象－图表框，表格和箭头类型，将其归类分派给其他并结合成复杂的结构。该控件提供超过预先定义的50多种图表框，如自定义设计样式和对图表框着色等。
MindFusion.Diagramming for WinForms最新试用版
Q：为什么diagramView显示X
A：Windows窗体显示绘图代码是否引发异常。尝试使用Visual Studio的“引发异常时停止”选项以查看确切的堆栈跟踪。
Q：绘图代码在哪里/strong>例如演示文件“ FlowCharter”
A：它可能是控件的标准绘图代码，也可能是DrawNode事件处理程序中的自定义绘图代码/派生节点类中的Draw覆盖。在Ctrl + Alt + E对话框中，设置CLR异常的“何时抛出”复选框，它应该显示确切的问题。
有时在用虚线绘制圆弧时，GDI +本身会抛出内存不足的异常-如果您发现问题所在，请启用DiagramView.CatchGdiPlusExceptions属性和具有catch的控件，并忽略这些异常。
Q：如何在决策形状节点中找到真假链接/strong>
A：该控件未将固有的布尔值分配给链接，您可以通过在创建新的DiagramLink时将Tag或Id属性设置为true / false来实现。
另外，如果您使用基于位置的约定来确定链接的正确或错误（例如从节点向左或向右开始），则可以检查链接的OriginIndex属性，以指示链接所连接的锚点（还假设您设置了决策节点的AnchorPattern）。

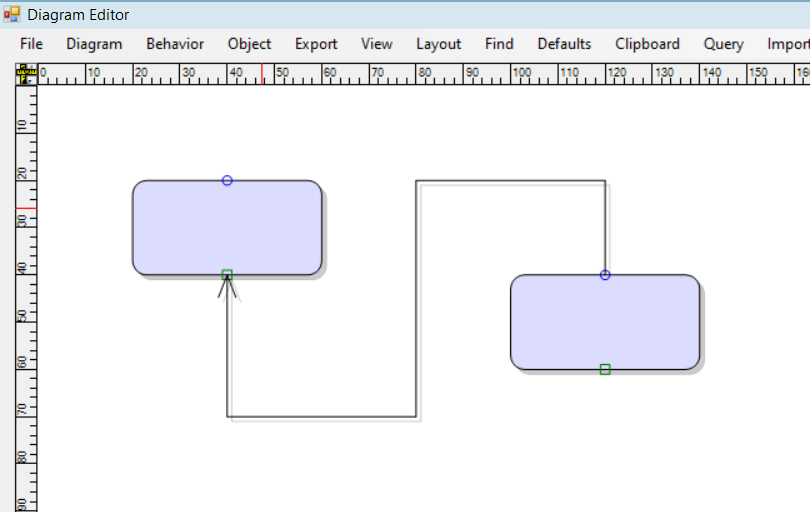

Q：如何在AutoRoute中强制Link的箭头垂直于Node边界/strong>
A：使用默认路由器类和路由器选项，链接在我的测试中正交于节点
diagram.RouteLinks = true;var n1 = diagram.Factory.CreateShapeNode（20，20，40，20）;var n2 = diagram.Factory.CreateShapeNode（100，40，40，20）;n1.AnchorPattern = AnchorPattern.TopInBottomOut;n2.AnchorPattern = AnchorPattern.TopInBottomOut;foreach（AnchorPattern.TopInBottomOut.Points中的ap）ap.AllowIncoming = ap.AllowOutgoing = true;diagram.Factory.CreateDiagramLink（n2，n1）;
问答持续更新中>>>
