Solidworks钣金零件设计系统讲解,工程师必看!(一)

本期为大家带来的是Solidworks钣金的系统讲解,其中包括钣金模块中的一些定义的明确,例如K因子,折弯系数等等不好理解的定义。下文将通过Solidworks钣金零件的类型、如何调出进行讲解,希望能给予大家帮助!

1、钣金零件特点
钣金零件一般可分为三类:平板类、弯曲类、成型类。他们都是以金属板为原料,通过折、弯、冲、压等工艺实现的一类零件,其最大的特点是零件的厚度均匀。

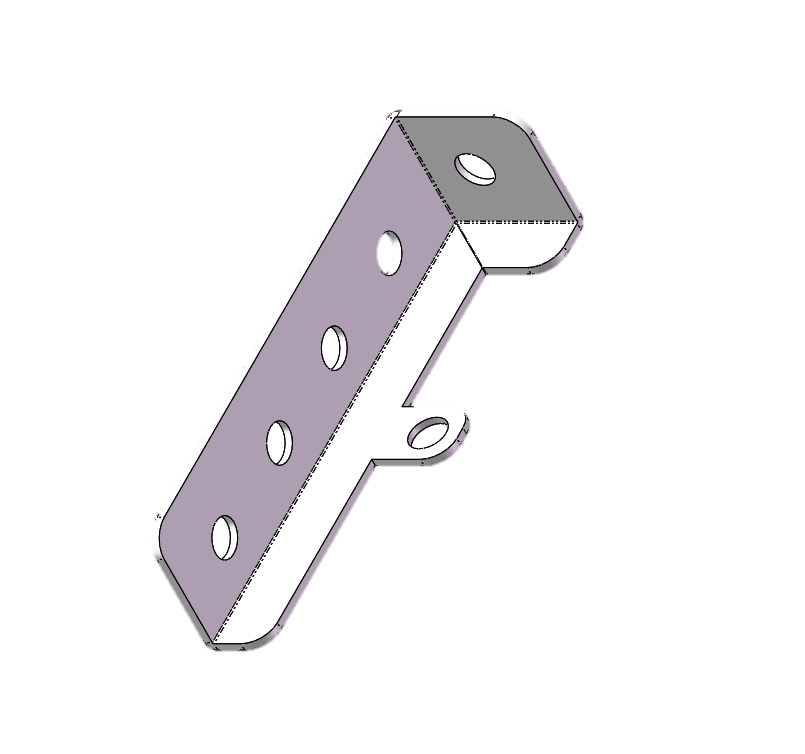

平板类:指一般的平面冲裁件。

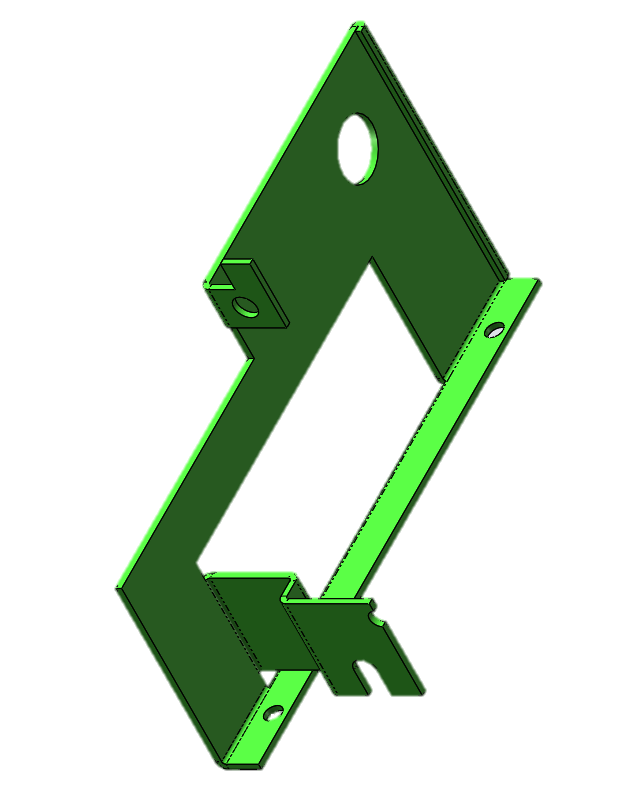

弯曲类:指由弯曲或弯曲加简单成型的构件的零件。

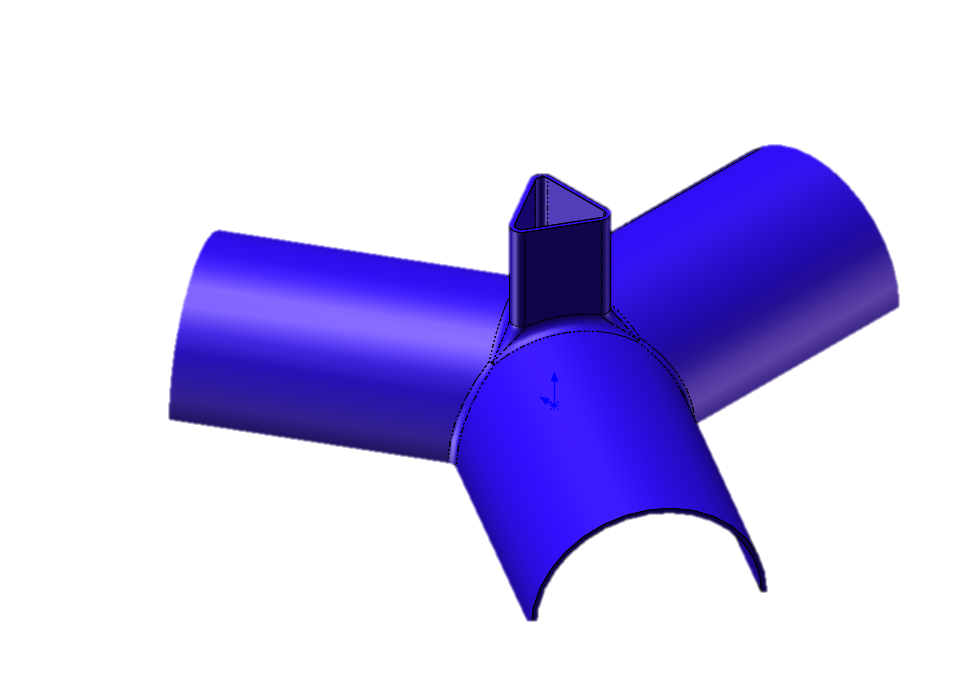

成形类:由拉伸等成形方法加工而成的规则曲面类或自由曲面类零件。
这些零件都是由平板毛坯经冲切、折弯或冲压等方式而加工出来的,它们与一般机加工方式加工出来的零件存在着很大差别。如下图1-1;

   Solidworks钣金零件设计系统讲解,工程师必看!(一)   Solidworks钣金零件设计系统讲解,工程师必看!(一) Solidworks钣金零件设计系统讲解,工程师必看!(一)

图1-1钣金零件示例

2、Solidworks 的钣金工具

Solidworks 提供了很多针对钣金零件的特有的钣金特征工具,包括基体法兰、边线法兰等等。用户能够应用这些工具完成全部类型的钣金设计,并且很方便直观的分别观察到钣金零件在展开和应用时的状态。

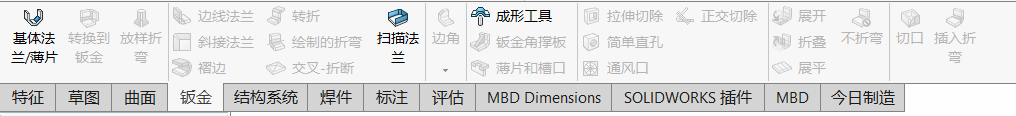

Solidworks的这些工具集中在Solidworks特有的模块中,我们可以通过右键工具栏>单机选项卡>勾选钣金调出。如图2-1所示

Solidworks钣金零件设计系统讲解,工程师必看!(一)

图2-1 Solidworks钣金工具栏
