地图文件

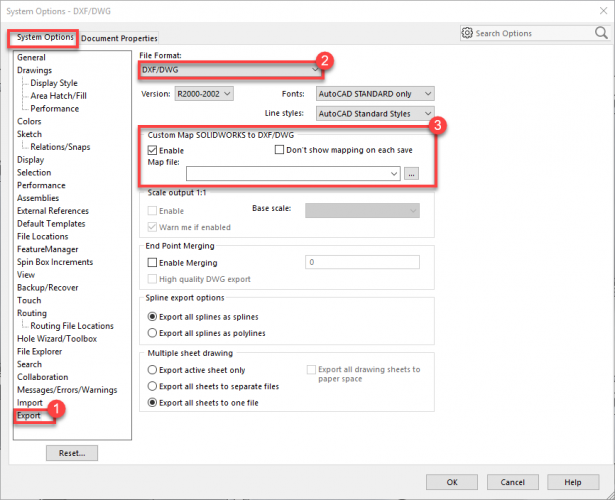

创建地图文件后，我们将其保存。然后，我们返回这些选项并填写位置。现在，我们不勾选“ 在每次保存时不显示映射”框，稍后我们将再次选中该框。现在已经设置了选项，因此我们可以继续进行导出。
钣金出口

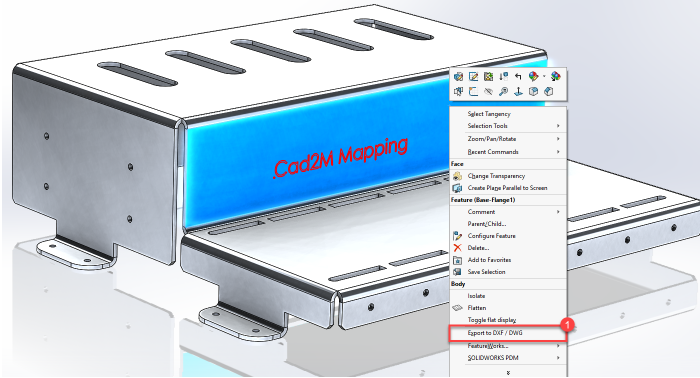

我们要在下面的钣金文件中雕刻文字并切出孔。我们在主模型中使用了一个草图来保存文本。温馨提示：我使用了Font OLF SimpleSansOC字体，这是一种单行字体，始终在SOLIDWORKS中可用。要将钣金导出到DXF，请右键单击模型，然后选择“ 导出到DXF / DWG”。
这将打开DXF输出的属性管理器。我们选择钣金选项，然后选择导出折弯线，草图和几何。

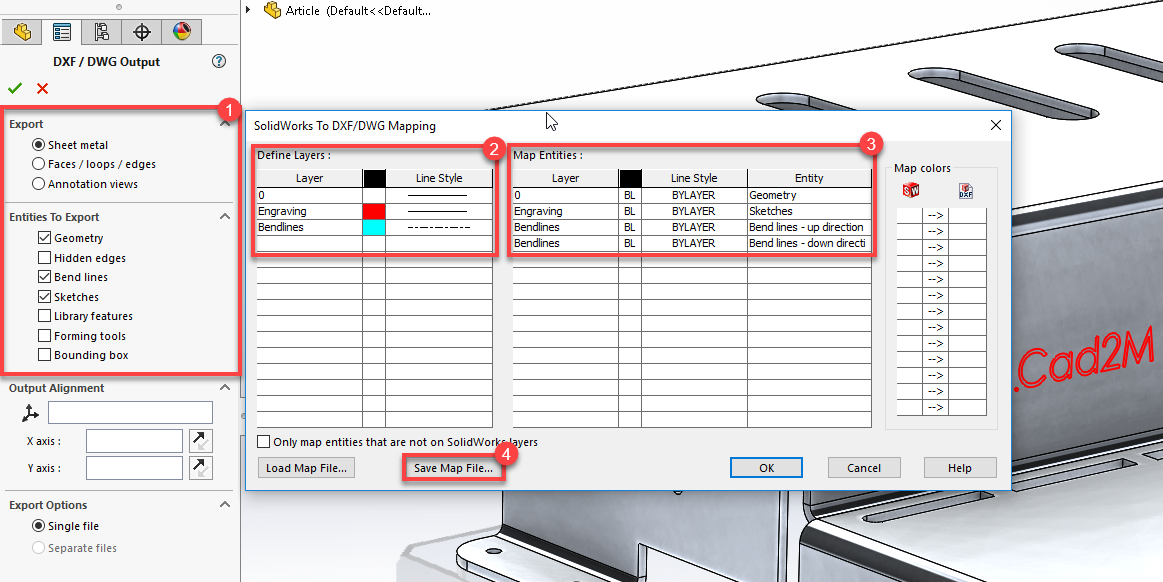

用绿色勾 确认后，我们无需显示预览，而是创建地图文件。直接使用3D模型中的导出时，我们使用“定义图层”和“地图实体”。拥有2D绘图时，可以使用“地图颜色”。直接从3D导出的映射选项比2D少。我们只能将模型中的所有草图映射到1层，其中包括准则。导出2D时，可以在中心线，辅助线等之间进行区分。
在“ 定义图层”下，我们创建需要在DXF文件中显示的图层。在示例中：在地图实体下的几何（白色），雕刻（红色）和折线（蓝绿色）中，我们指定哪个实体进入哪个图层。不要忘记保存地图文件，我们不想再次创建它。

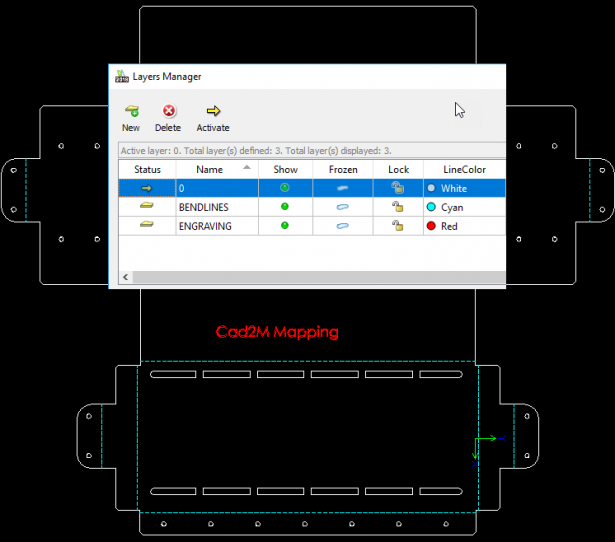

预览是正确的，我们进行了导出。在DraftSight中，我们验证结果并看到以正确的颜色创建了图层。现在我们对结果感到满意，我们回到DXF选项，然后在每个保存上打勾不要显示映射框。
SOLIDWORKS PDM中的自动化

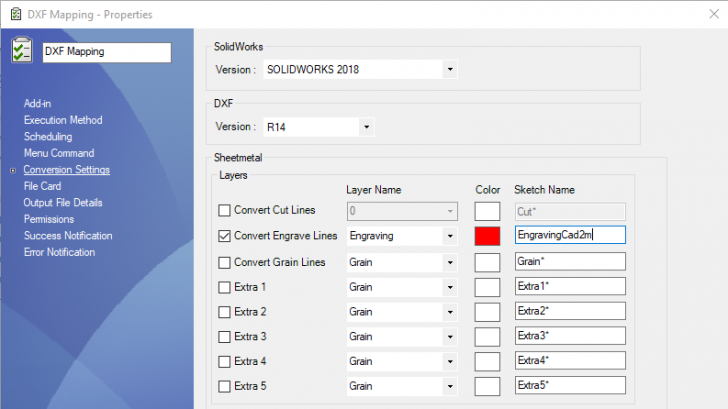

SOLIDWORKS中描述的过程是半自动化的。准备好零件后，我们需要根据创建的每个文件手动创建DXF。在PDM Professional中，可以将其合并到任务中。例如，当零件准备好生产时，该零件将被批准并进行过渡。在此过渡中，将创建DXF。使用地图可以将特定的草图导出到特定的图层。最后，将DXF放置在指定的文件夹中。在CAD2M中，我们创建了自定义任务，该任务将拾取草图的名称并将其导出到相应的图层。
结论
