用SOLIDWORKS画一个“心”型模型 | 操作视频

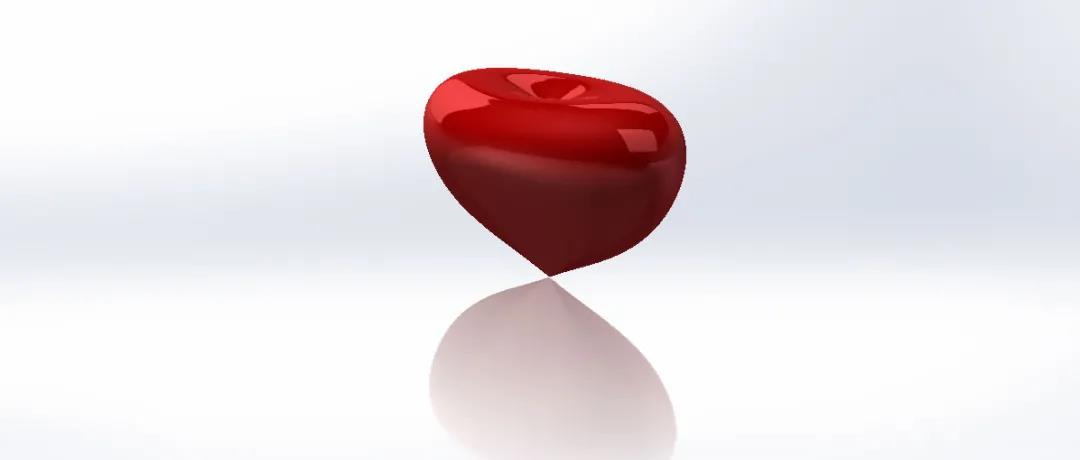

今天我们使用SOLIDWORKS曲面功能绘制一个爱心模型，如下图所示。

今天我们使用SOLIDWORKS曲面功能绘制一个爱心模型，如下图所示。

该模型是典型的曲面实体，所以可以使用SOLIDWORKS曲面功能来绘制。在曲面工具栏上有相应的曲面工具，工程师可以使用以下方法进行曲面实体绘制：

1、选取曲面边线和顶点作为扫描的引导线和路径；
2、通过加厚曲面来生成一个实体或切除特征；
3、用成形到某一面或到离指定面指定的距离终止条件来拉伸实体或切除特征；
4、通过加厚已经缝合成实体的曲面来生成实体特征；
5、以曲面替换面。

该模型需要使用“放样曲面”功能，欲生成放样曲面常见步骤如下：

1、为放样的每个轮廓截面建立基准面。注意：各个基准面不一定要平行。
2、在基准面上绘制截面轮廓。提示：可在单一3D 草图内生成所有界面和引导线草图。
3、如有必要，生成引导线。
4、单击曲面工具栏上的放样曲面（或单击插入 > 曲面 > 放样），设定相关选项。
5、单击确定 。

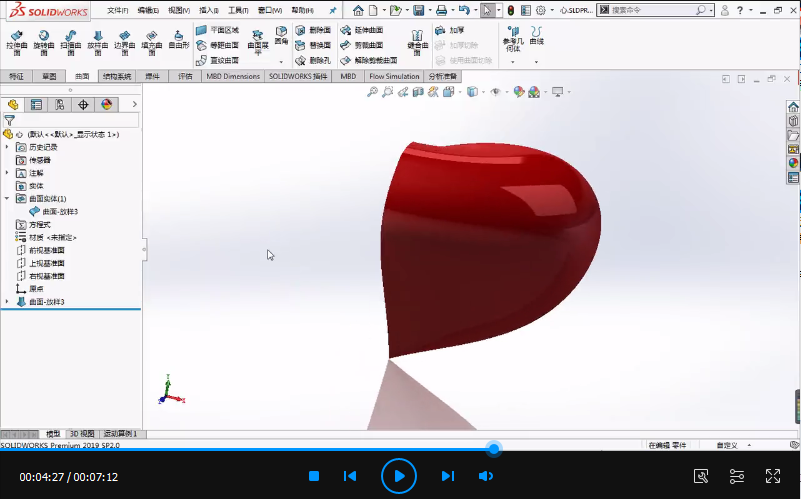

其他关于心型模型的建模详细操作说明及注意事项点击下方视频查看：
