流体分析 格划分失败，大多是这2种原因 | 操作视频

SOLIDWORKS Flow Simulation 是直观的流体力学 (CFD) 分析软件，该软件功能强大、操作人性化，从而深得工程师的喜爱，但有初学者在使用软件时遇到 格划分失败的情况，原因是什么呢？

SOLIDWORKS Flow Simulation 是直观的流体力学 (CFD) 分析软件，该软件功能强大、操作人性化，从而深得工程师的喜爱，但有初学者在使用软件时遇到 格划分失败的情况，原因是什么呢/span>

造成 格划分失败的原因一般有如下2种：

1、 内部流动分析：模型几何体上有开口。内部流动分析需要一个封闭的内部环境，如果存在开放区域，则会造成 格划分失败；

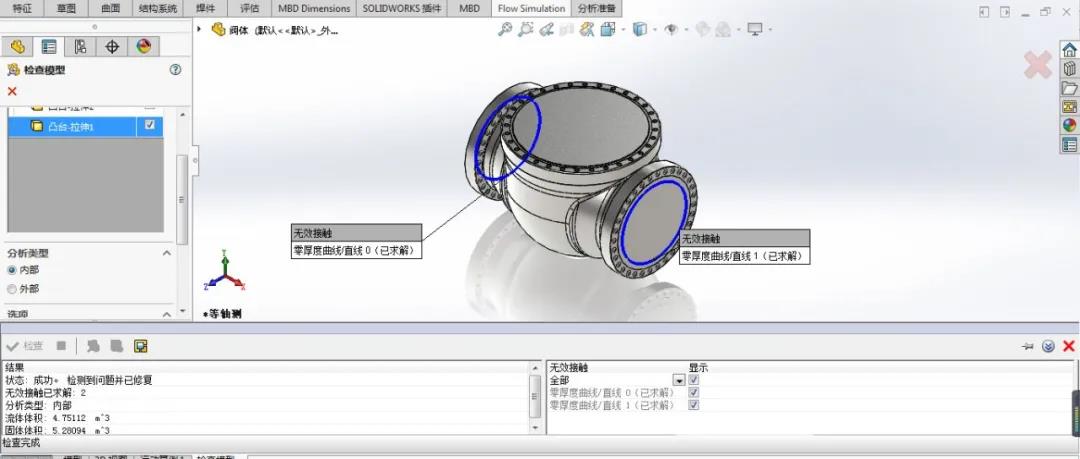

2、 内部流动分析与外部流动分析：模型几何体上存在无效接触，即使模型几何体是封闭的，内部体积也为零，从而无法进行 格划分。

出现无效接触时，一般可以通过如下方式解决：

1、 将两者分开一个很小的缝隙，使之不在接触；
2、 将两者建立过盈配合，使之避免无效接触。

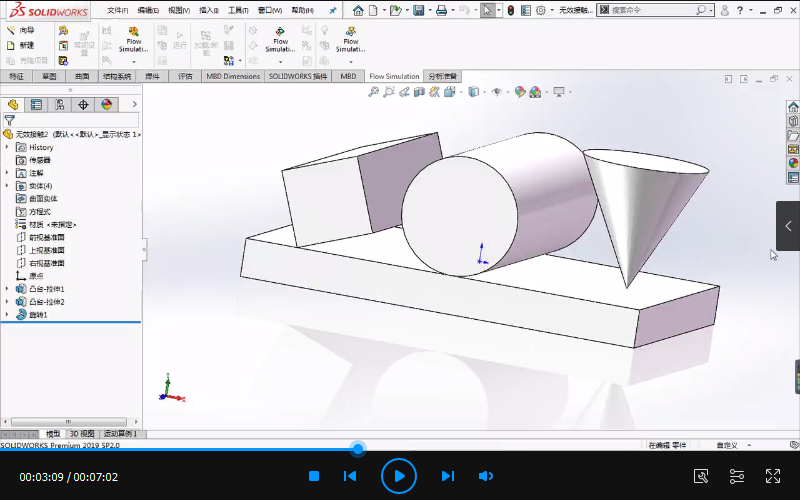

关于如何检查无效接触以及在使用“封盖”封闭开口时需要注意什请详见如下视频：
