Q：有什么方法可以使对Vision的导出正常工作/strong>

A：Visio导出器不会处理低级图形，而只会将ShapeNode.Shape值映射到内置的Visio模具中，因此它无法导出自己绘制的节点。您可以尝试在屏幕外的图中用标准ShapeNode替换自定义节点，复制其Text和Image值，然后将该图导出到Visio。对于要导出的位图，您可能还必须设置导出器的ExportImagesAsGroups属性。

Q：如何不打开文件以在保存的文件中获取节点的数据/strong>

A：如果使用SaveToXml方法进行保存，则可以避免由于某种原因将XML文件加载到图中（实现搜索功能而自己解析XML文件。

如果要避免加载到当前可见的逻辑示意图实例中，请注意，可以创建并加载屏幕外的逻辑示意图，而无需在DiagramView中显示它。然后，使用其.NET API在屏幕外的关系图中查找节点数据，而只有主关系图显示在屏幕上。

Q：如何在AutoRoute中强制Link的箭头垂直于Node边界/strong>

A：将link.Shape设置为Cascading。

Q：我希望像红线

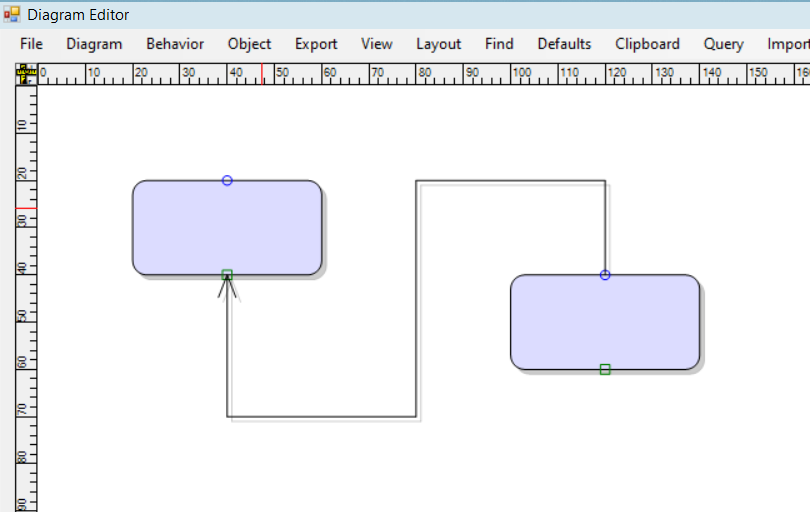

A：使用默认路由器类和路由器选项，链接在我的测试中正交于节点

代码：

diagram.RouteLinks = true;var n1 = diagram.Factory.CreateShapeNode(20, 20, 40, 20);var n2 = diagram.Factory.CreateShapeNode(100, 40, 40, 20);n1.AnchorPattern = AnchorPattern.TopInBottomOut;n2.AnchorPattern = AnchorPattern.TopInBottomOut;foreach (var ap in AnchorPattern.TopInBottomOut.Points)ap.AllowIncoming = ap.AllowOutgoing = true;diagram.Factory.CreateDiagramLink(n2, n1);

=====================================================
