一个猜想图圆图组件被放置在 表的页面上，当时，对于一个 表中，该组件将的呈现页面与该项目。所述如果图表组件放置在DataBand ，然后，渲染的 表时，该组件将被呈现为的一部分DataBand 。在由于图放置在部件DataBand ，呈现为所述的一部分DataBand ，以及将被打印的次数作为DataBand将输出。在DataBand 中将在下面描述。在此示例中，图表将显示在数据带。在下面的步骤分类广告在为了使与 表的按照图圆图中的DataBand：

1. 运行设计器
2. 连接数据：
1. 创建新连接;
2. 创建新数据源;
3. 在数据源之间创建关系。与在此情况下，父类数据的源是所述类别的数据源，和子类数据的源是所述产品数据源。
4. 将DataBand放在 表模板页面上：


1. 按高度对齐DataBand;

2. 更改波段属性的值。举例，设置了可以打破属性为true 时，如果你想将数据向BE带破裂;

3. 更改DataBand 背景;

4. 如果需要，为DataBand 启用边框;

5. 更改边框颜色。

6. 使用Data Source属性定义DataBand的数据源：

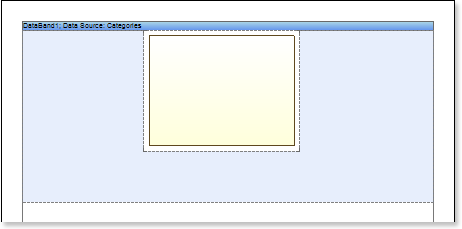

7. 将图表放在DataBand中，如下图所示：


1. 按宽度对齐;
2. 更改图表组件的属性。例如用于，设定GrowToHeight 属性来为真，则如果它是所需要的图表圆图组分可以通过高度生长;
3. 如果需要，为图表组件设置边框;
4. 更改边框颜色。

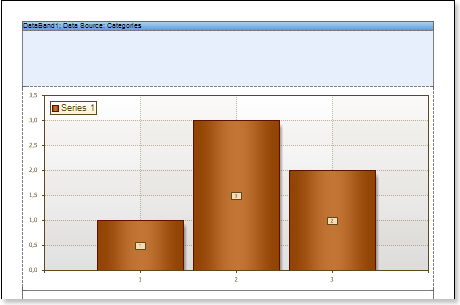

8. 使用“图表类型” 属性更改图表类型。例如，将其设置为“Clustered Column”：
9. 使用“数据源” 属性定义图表组件的数据源。

10. 使用Chart组件的DataRelation属性定义数据源之间的关系：


11. 设置图表系列：

    下图显示：


1. 获取系列的Value 和Argument 数据。有三种方法可以从列表中获取数据。例如，定义Products。对于Argument 和Products ; Un.UnitPrice for Value ;
2. 更改系列属性的值。例如用于，所设定的显示零属性来为假，如果有必要隐藏零个值;
3. 启用或禁用系列标签;
4. 以下属性是：边框颜色，画笔，显示阴影。

以下是显示图例的图表：


1. 启用或禁用图例的可见性。通过将Legend.Visible 属性的值分别设置为true 或false ;
2. 水平和垂直对齐图例;
3. 改变图例设计等

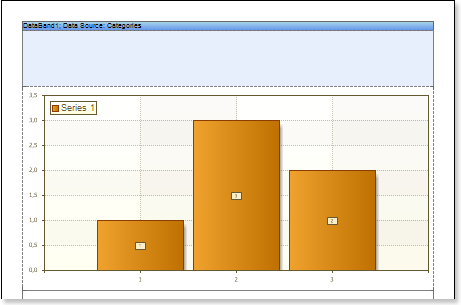

12. 更改图表的外观：

    以下是更改的样式：


1. 更改Style 属性。物业的价值在哪里;
2. 将AllowApplyStyle 设置为true 。如果该AllowApplyStyle 属性设置为假，当时的 表生成器，该渲染时，将在考虑到该系列的外观值。

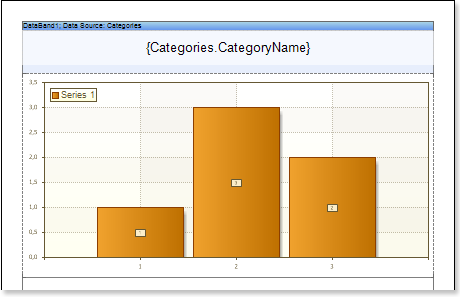

13. 将带有表达式的文本组件放在DataBand中。表达式是对数据字段的引用。例如，放置一个带有表达式的文本组件：{Categories.CategoryName} ;

1. 将文本组件拖放到DataBand中;
2. 更改文本字体的参数：大小，类型，颜色;
3. 宽度和高度;
4. 更改文本组件的背景;
5. 对齐文本组件中的文本;
6. 更改文本组件的属性值。示例中，设置一个自动换行属性为true 时，如果向上需要一个文本给包裹起来;
7. 如果需要，为文本组件启用边框。
8. 更改边框颜色。

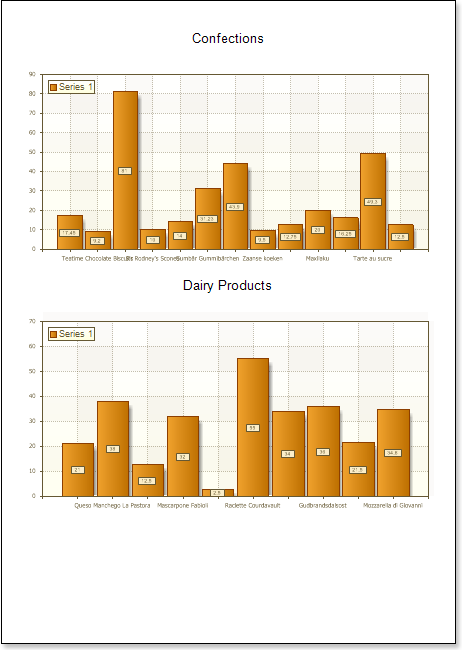

14. 单击“Preview” 按钮或调用查看器，单击“Preview” 菜单项。以下是DataBand中的图表：
