我以MULTIBODY PART [焊接和实体]中的一个为例来描述一下。

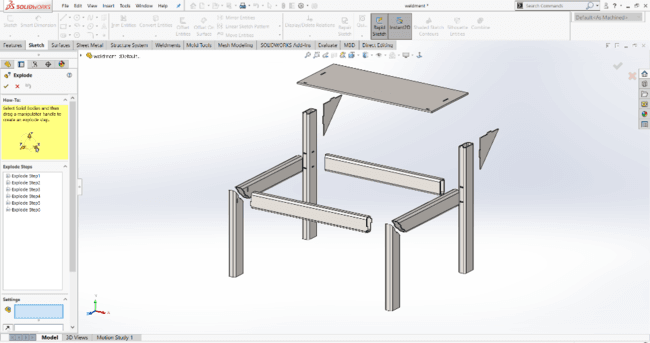

在SOLIDWORKS中打开多实体零件文件->转到配置管理器->创建爆炸视图，或转到菜单栏->插入->爆炸视图。根据需求创建爆炸视图并保存文件。
现在，将这个多主体零件带到装配体中。然后在通常情况下，根据需要进行零件放置[配合组件]。现在，这里开始实施SOLIDWORKS 2020增强功能。
从SOLIDWORKS 2020开始，我们可以创建“装配体中多主体零件的展开视图”。
现在将MULTIBODY PART放入装配体中。
转到配置管理器->创建爆炸视图，或通过转到装配选项卡->爆炸视图，然后选择多主体零件。
在选择多实体零件与装配体并向下滚动鼠标后，您会注意到Reuse Explode下的新选项“ From PART”。在SOLIDWORKS的先前版本中，我们仅可对SUB-ASSEMBLY使用重用爆炸。但是在2020年，“重用爆炸”也扩展到了PART。
然后只需单击“来自零件”。所选的实体将立即爆炸。
SOLIDWORKS零件装配
