在使用SOLIDWORKS Electrical设计好2D原理图后，我们已经可以准确的自动生成所需要的
元器件清单和电线清单提供给采购。今天我们将为大家带来如何使用SOLIDWORKS Electrical 3D快速完成电线长度的测量以及该如何规划电线路径。
在使用SOLIDWORKS Electrical设计好2D原理图后，我们已经可以准确的自动生成所需要的元器件清单和电线清单提供给采购。
但仅制作2D原理图，
无法知道设计中的电线究竟有多长，以及该如何规划电线路径。
此时电气工程师通常会让工人把
成卷的电缆带到现场，按估算长度来进行裁剪，这种做法对工人经验依赖性较强，随意性大且会浪费大量成本。而如果使用SOLIDWORKS Electrical 3D的话，
在模型中就能快速完成这项工作。
在3D布线开始前，你必须有2D原理图的设计，但不必完成所有的设计，
因为你可以随时进行设计的更改！

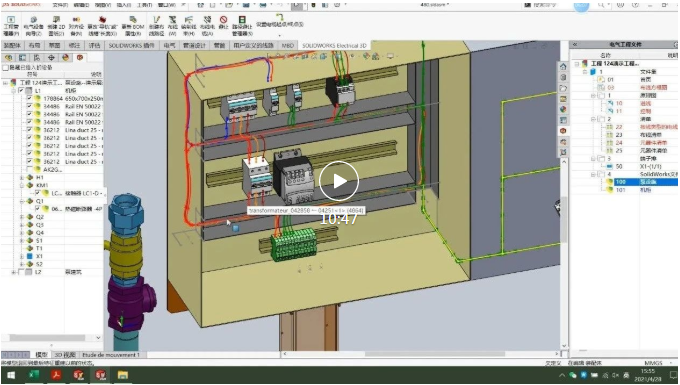

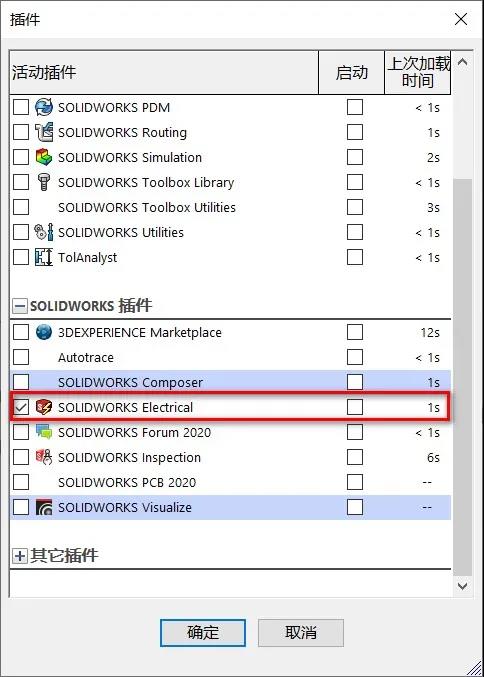

↓ 图文版操作过程如下 ↓Step 1. 在SOLIDWORKS中打开SOLIDWORKS Electrical 3D的功能插件，如下图所示：

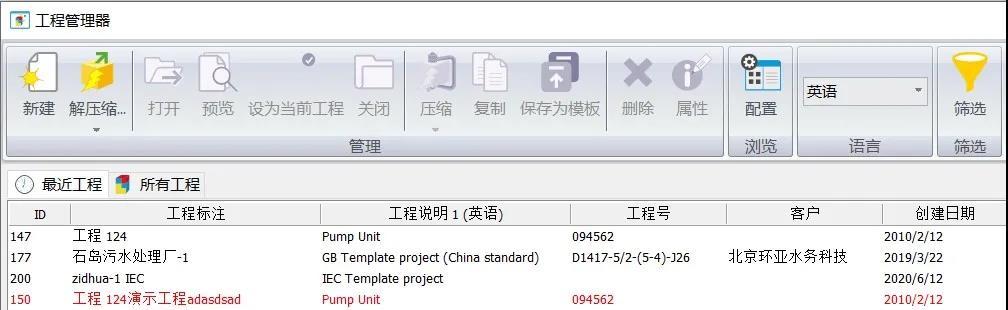

【备注】 ①如有其他人打开当前工程，会以红色标记工程。

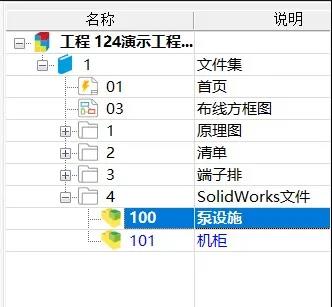

②打开工程后和2D的设计是一样的导航器，然后打开3D模型。

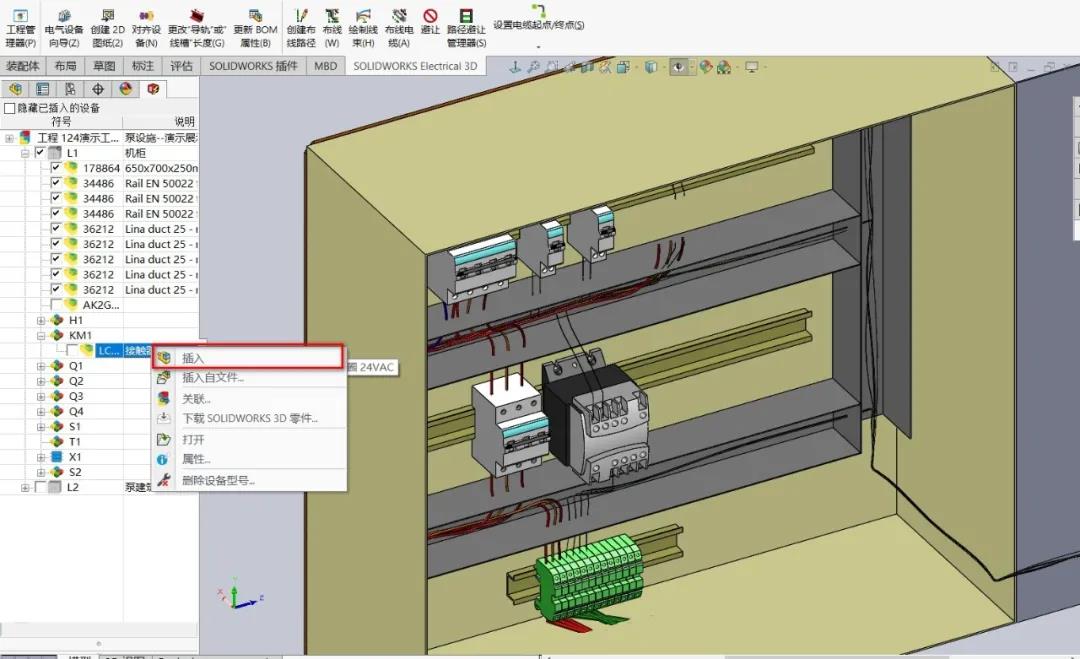

③在开始布线之前，需要插入对应的电气元器件；右键元器件，软件会自动找到对应的元器件模型并匹配到导轨上。
Step 3. 规划布线路径。

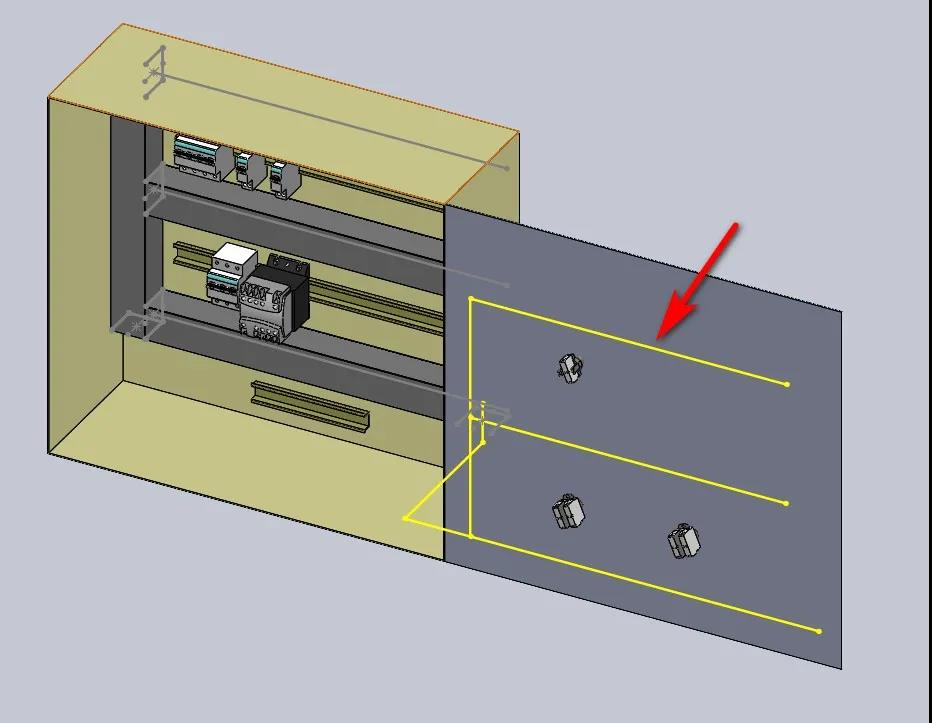

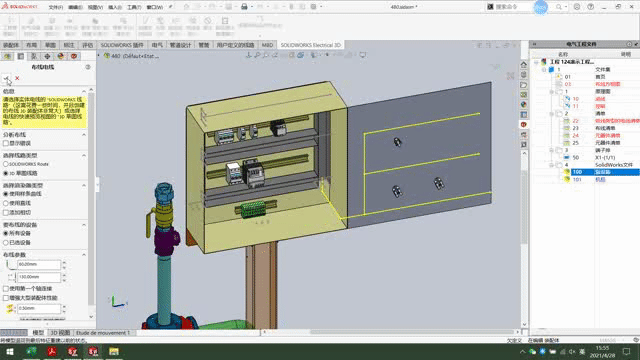

该布线路径就是所有电线会经过的地方，一般用3D草图转化到布线路径，转化成功后默认是黄色显示，如下图所示：
Step 4. 最后只需要单击布线，软件就可以按照2D原理图的设计并根据布线路径自动计算最短路径电线。

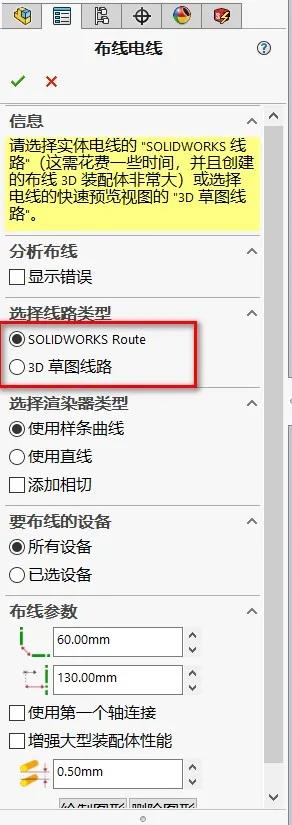

【备注】布线的时候可选择草图布线和实体布线，草图布线会更快，生成的是3D曲线，实体布线所需时间久一点，会在3D曲线上生成实体电线。

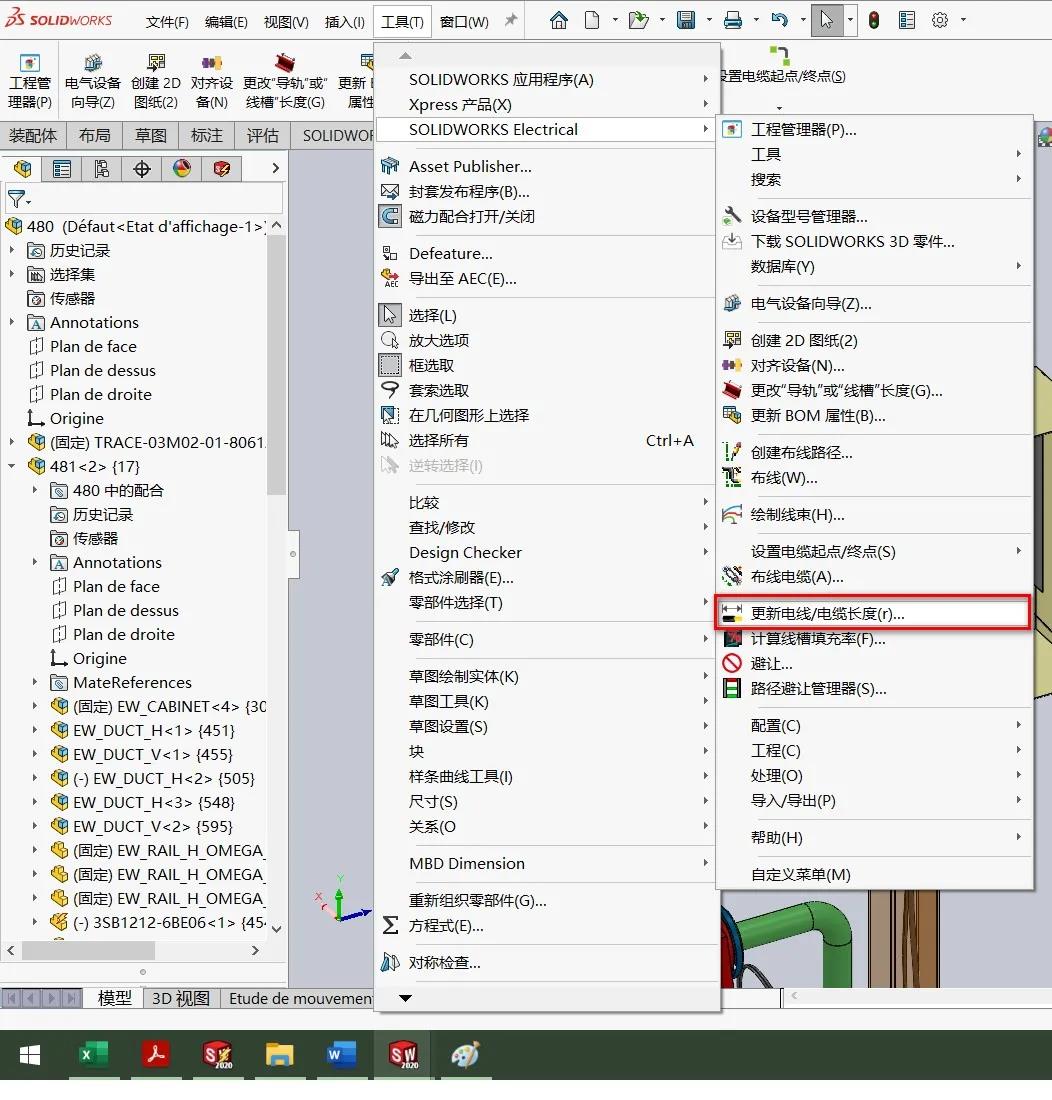

Step 5. 完成3D布线后就可以将所有的电线长度更新到2D原理图 表中。
综上来看，通过SOLIDWORKS Electrical 3D布线可以精确地模拟我们的产品，在生产之前就计算出电线长度，通过自动下线机批量剪线和打 码管，大大提高生产效率！
