SolidWorks教程：工程图中如何插入箭头？

今天主要给大家分享一个SolidWorks在工程图中插入箭头的教程，6个步骤就可以搞定啦，一起来看看吧！

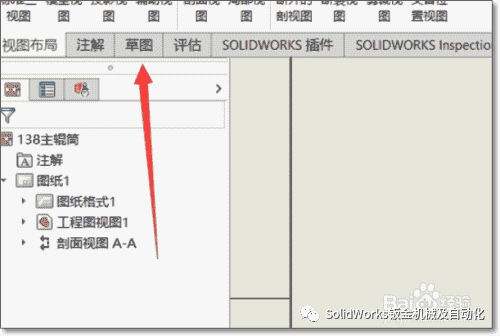

Step 1  SolidWorks打开工程图之后，点击上面的插入命令。

 Step 2  在插入里面可以找到一个注解的选项。

 Step 3  点开注解之后，在偏下的位置可以找到多转折引线。

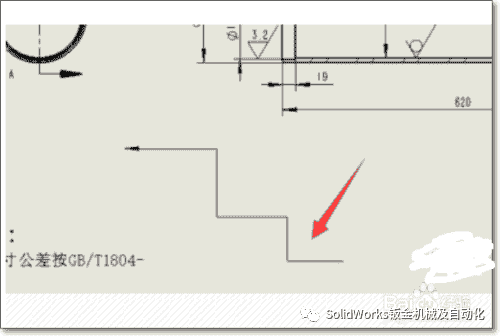

 Step 4  点击多转折引线之后就可以在在图中标注垂直的或者有角度的多条转折引线了。

 Step 5  或者也可以用一个比较笨的方法，就是画出来，先找到直线命令画好箭头。

 Step 6  之后使用区域填充命令将前面的箭头填充成黑色的实线就可以了，完成。
