OPC Server教程系列：SCADA设置（下篇）

本系列教程将为您解决在使用OPC Server控件时，SCADA设置问题。

OPC Server是一套利用微软的COM/DCOM技术实现工业自动化资料获取的架构。OPC Server提供OPC接口，它将与之相连的物理设备（PLC）的信息值通过接口返回到客户端应用程序。也就是说，客户端通过这些接口，可以获得与OPC Server连接的物理设备的信息。对于集成应用程序，只要支持OPC接口，就能轻易访问物理设备，而无需相关的技术信息。 程序设计者可以使用相同的程序代码，操作不同的硬件装置，充分达成软件复用的目的。

【OPC Server 最新版下载】

SCADA设置LabVIEW

如何启动LabVIEW

从开始菜单中选择Program-> National Instruments-> LabVIEW 7.0-> LabVIEW 7.0。LabVIEW已启动。

如何与DataSocket连接

它通过在LabVIEW中使用名为DataSocket的通信对象与OPC连接。DataSocket支持标准的OPC接口。如果屏幕上的每个控制对象都与DataSocket连接，则可以立即使用OPC进行访问。

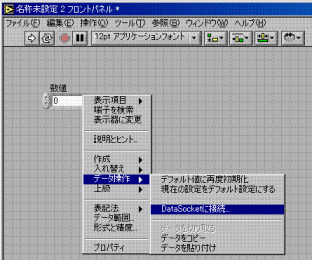

选择控制对象并单击右键时，将显示弹出菜单。选择Operate Data-> Connect DataSocket。

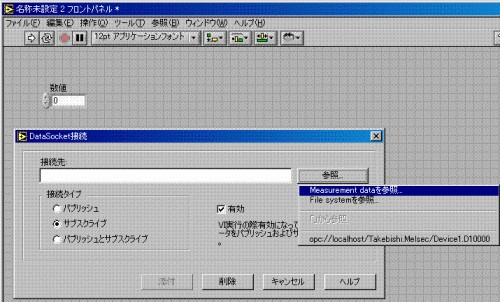

将显示“Connect DataSocket”对话框。单击“Refer”按钮并选择“Refer measuremen data”。

将显示“浏览项目”对话框，并在对话框中的本地PC中安装OPC服务器。在对话框中选择OPC Item。

执行

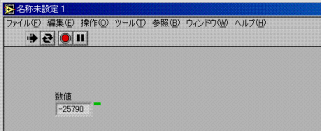

执行项目时，将启动与OPC Server的通信。

SCADA设置CITECT5

如何启动CITECT

从“开始”菜单中选择Program-> Citect-> Citect Explorer。CITECT已经开始。

通讯设置

[I / O服务器设置]

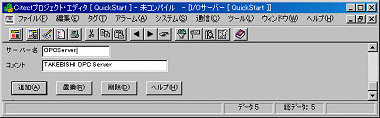

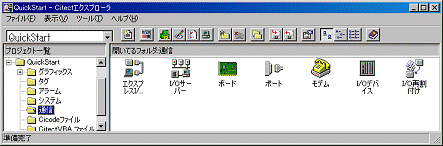

从Citect Explorer的项目树中选择“通信”，然后单击“I / O服务器”。输入任意名称和注释，然后单击“添加”按钮。

[Board Setting]

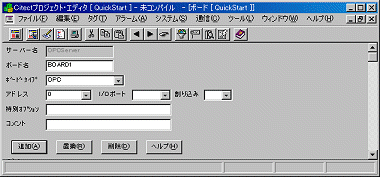

在Citect Explorer中单击项目树“Communication”的“Board”，输入任意的板名。确认如上所述设置“服务器名称”后，将“OPC”和“0”设置为“板类型和地址”，然后单击“添加”按钮。

[端口设置]

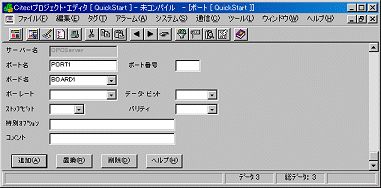

在Citect Explorer中单击项目树“通信”的“端口”，然后输入任意端口名称。确认如上所述设置“服务器名称”后，选择板名称，如上所述添加，从下拉列表中，单击“添加”按钮。

[I / O设备设置]

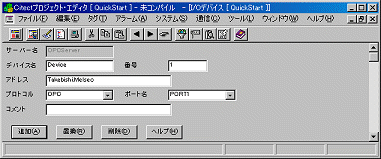

在Citect Explorer中单击项目树“通信”的“I / O设备”，然后输入任意设备名称。选择上面添加的端口名称后，将“Takebishi.Dxp”设置为地址，并将“OPC”设置为协议，然后单击“添加”按钮。

变量标签的定义

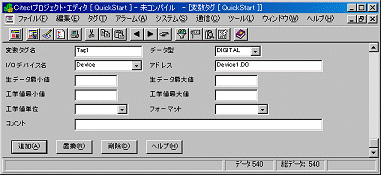

在Citect Explorer中单击项目树“Tag”的“变量标签”，然后输入任意标签名称。选择您添加的I / O设备名称，如上所述。并设置“设备名称”+“”。+“标签名称”，在OPC服务器中定义，作为地址。

设置计算机

将“TAG1”放在任意屏幕上之后，能够在本地计算机上执行CITECT是必要的。从Citect Explorer的“工具”菜单中单击“设置PC”，然后启动“PC设置向导”。

选择“Express Setup”并单击“Next”。

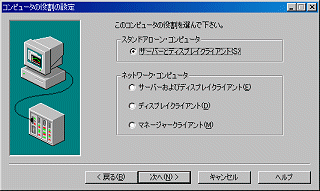

选择独立PC的“服务器和显示客户端”，然后单击“下一步”。

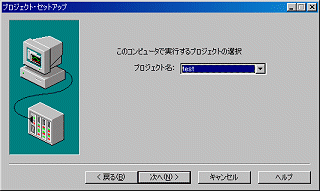

从下拉列表中选择您创建的项目。

因此，您可以执行您创建的项目。

执行

编译项目并执行它时，将启动与OPC Server的通信。
