SOLIDWORKS生产性技巧和窍门– SOLIDWORKS工程图

使用SOLIDWORKS Drawings中的醒目的工具，创建/生成有效且富有成效的局部工程图，并帮助制造商非常快速，轻松地了解并确保关键信息。

使用SOLIDWORKS Drawings中的醒目的工具，创建/生成有效且富有成效的局部工程图，并帮助制造商非常快速，轻松地了解并确保关键信息。
文档始终是任何公司或行业的资产。记录正确的数据始终可以确保任务或工作，无论行业上级如何分配。无论我们做什么设计，最终，公司[制造商]都需要2D详图。对于任何为之工作的人，这些图纸必须更加可靠并且易于处理。在此文中，让我们了解SolidWorks工程图工具在细节上如何有效以及对于CAD用户而言易于使用。

我们将关注SolidWorks工程图中的 3个简单而强大的工具。

1.自动排列尺寸

对于设计师来说，创建尺寸是一项更重要的任务，以便在制造商之间进行沟通。尺寸放置必须整齐，精确且引人注目，以确保无误制造。

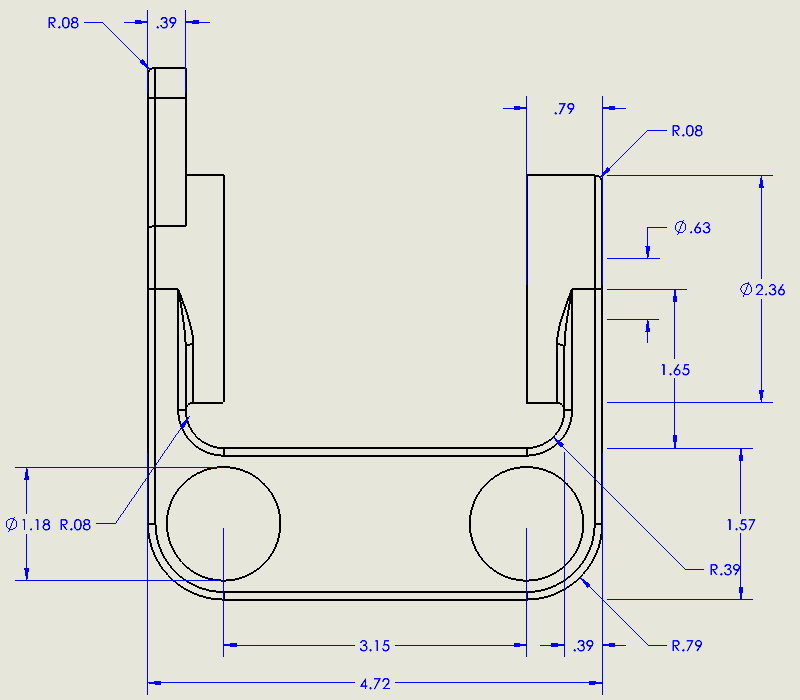

在SolidWorks工程图中，我们有一个很棒的工具，叫做“自动排列尺寸”，使用户可以在必要时将尺寸放置为隔开，对齐，居中，调整和交错。
这可以通过Window选择所需的尺寸->暂停鼠标几秒钟->图标将出现->选择第一个“自动空间”->选定的尺寸等距来完成。进一步需要，我们可以调整和错开。

之前

之后

2.断线

在详细绘图中，我们用来面对彼此的尺寸干扰。这意味着重叠尺寸会使用户感到沮丧，无法将其放置在正确的位置。在SolidWorks中，功能强大的工具“ BREAKING LINES”使用户可以避免在详图时重叠尺寸。
选择导致覆盖的尺寸->转到“属性管理器”->“引线”->向下滚动条->“折线”->“启用”。选择的尺寸线会断裂并不受干扰。

之前

之后

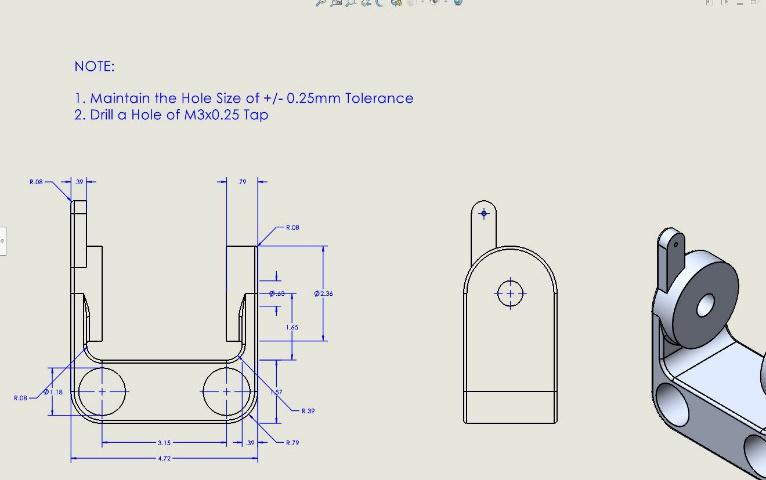

3.标记票据库

在工程图中，我们通常创建注释以传达设计信息。信息可以称为突出显示的颜色或图案。在SolidWorks中，我们有一个生产工具“ Flag Note Bank”，该工具用于引用信息的简便方法。

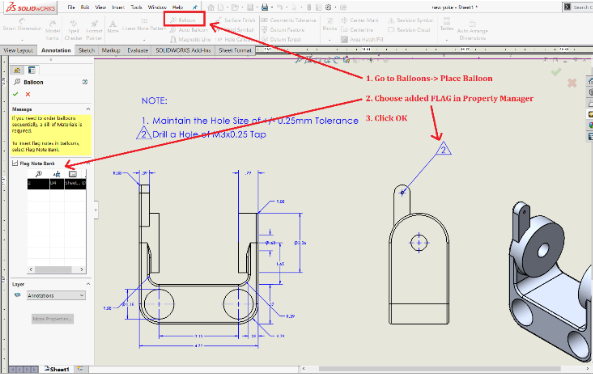

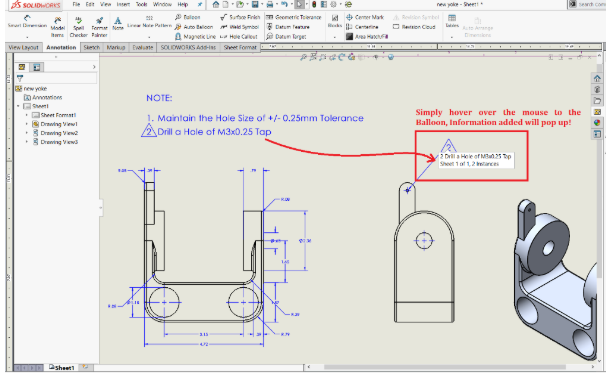

首先，只需在工作表的一角添加一个便笺->便笺的编 ，然后向该便笺中添加标记->双击数字->属性管理器->选择标记的类型->添加到标记->启用检查框->标记已添加->工具->气球->您要引用注释的位置->气球放置后->将鼠标悬停在气球上->信息突出显示。

因此，没有添加专门的颜色，图案，边框。简便使用的FLAG NOTE BANK并传达/引用了该信息。
