（一）轴控制——关键领域

1.1 Scales

将Series数据添加到图表时，会自动设置轴刻度，可以在设计时通过代码或在运行时使用Axis方法更改默认值。

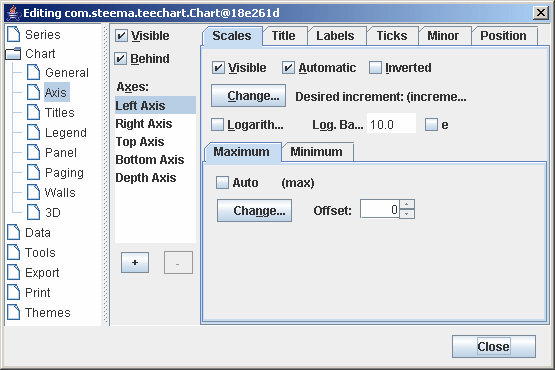

Automatic选择最佳轴刻度范围以适合您的数据，如果关闭“Automatic”，“Scales”部分将激活选项，您可以更改“Axis”值，从页面左侧的“Axis”列表中选择要配置的轴，将行系列添加到图表中添加一个命令按钮，其中包含以下代码：

tChart1.removeAllSeries();tChart1.addSeries(new Line()).fillSampleValues(40);

在按钮中运行代码将绘制一个包含40个随机值的Line Series，现在可以配置轴刻度的最大值和最小值。

tChart1.getAxes().getBottom().setAutomatic(false);tChart1.getAxes().getBottom().setMaximum(36);tChart1.getAxes().getBottom().setMinimum(5);

再次运行代码将显示值，具体取决于为Axis配置的值，使用鼠标右键可以滚动查看剩余值。可以将Axis scale Maximum和Minimum设置为自动单独，例如：

tChart1.getAxes().getBottom().setAutomaticMaximum(true);tChart1.getAxes().getBottom().setMinimum(5);

1.2 Increment

可以定制Axis的间隔，从Axis页面的Scales部分选择Desired Increment组合框，并添加所需的增量，可以在运行时通过代码更改它：

tChart1.getAxes().getBottom().setIncrement(20);

1.2.1 Datetime data

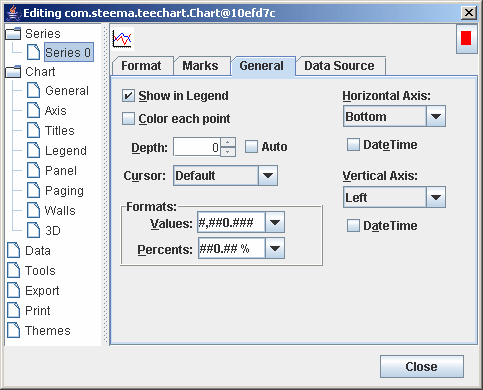

如果您的数据是datetime（您可以通过转到Series，General页面将数据设置为系列的日期时间，如此图所示），图表，轴页面和比例部分将显示日期时间范围，从所需增量组合框中显示的范围中进行选择，添加一些示例数据：

tChart1.getAxes().getBottom().setIncrement(Utils.getDateTimeStep(DateTimeStep.ONEDAY));tChart1.getAxes().getBottom().getLabels().setDateTimeFormat("ddMMM yyyy");DateTime d = DateTime.getNow(); d.add(5,1);tChart2.getSeries(0).add(d, 20); d.add(5,1);tChart2.getSeries(0).add(d, 30); d.add(5,1);tChart2.getSeries(0).add(d, 40); d.add(5,1);tChart2.getSeries(0).add(d, 35);

在运行时更改增量：

tChart2.getAxes().getBottom().setIncrement(com.steema.teechart.DateTimeStep.ONEWEEK);

1.3 titles

titles在Axis页面的titles部分中设置，您可以更改Axis及其字体的标题文本，该角度可以从值0，90，180，270度中选择。

1.4 Labels

1.4.1 Note

更改轴标签频率时，请记住TeeChart将根据LabelsSeparation方法的设置避免标签重叠。这意味着如果标签频率太高而不适合标签，那么TeeChart将分配“best fit”。更改标签角度和标签分离是2个选项，可帮助您安装所需的标签。

1.4.2 Label formats

tChart1.getAxes().getBottom().getLabels().setValueFormat("#,##0.00;(#,##0.00)");//or for Datetime datatChart1.getAxes().getBottom().getLabels().setDateTimeFormat("dddd/mmmm/yyyy");

1.4.3 MultiLine labels

轴标签可以显示为多行文本而不是单行文本，使用TeeLineSeparator全局常量分隔行，该常量默认为回车符ascii字符（＃13）。

//Add the Series labels in this way and apply 'Marks' as Axis labelling styletChart1.getSeries(0).add(1234, "New"+com.steema.teechart.Texts.LineSeparator+" cars", Color.Blue );tChart1.getSeries(0).add(2000, "Old"+com.steema.teechart.Texts.LineSeparator+" bicycles", Color.Green);tChart1.getPanel().setMarginBottom(10);

DateTime标签的示例：

1.5 Ticks

有3种刻度类型，您可以更改每种刻度类型的长度，宽度和颜色。如果刻度线宽度设置为1（默认值），则可以将样式更改为多种线型之一（点，短划线等），如果width大于1，则将忽略样式。

tChart1.getAxes().getBottom().getTicks().setLength(7);tChart1.getAxes().getBottom().getTicks().setColor(Color.GREEN);tChart1.getAxes().getBottom().setMinorTickCount(10);

1.6 Axis position

轴有一种方法可以修改每个轴的位置，在此示例中，轴移动到图表总宽度的50％，因此它显示在图表中心：

tChart1.getAxes().getLeft().setRelativePosition(50);
