DFMXpress应用—基于SolidWorks零件可制造性分析模块

数控加工分析DFMXpress是一种方便的工具，可用于确保可以以最低的成本轻松加工设计。

1）各种孔的钻孔规则。

• 孔直径
• 平底孔
• 孔入口和出口表面
• 相交孔洞
• 局部孔
• 线性和角度公差
• 标准钻头或冲头尺寸检查

2）一般铣削操作类型的铣削规则，例如:

• 深口袋和插槽
• 无法访问的功能
• 尖锐的内角
• 圆角在外部边缘

3）转弯规则

• 最小角半径
• 钻孔缓解

4）钣金规则

• 孔径与厚度之比
• 孔到边距离
• 孔距
• 弯曲半径，注意，对于大多数材料，弯曲半径应至少等于材料厚度

5）注塑成型规则

• 最小和最大壁厚

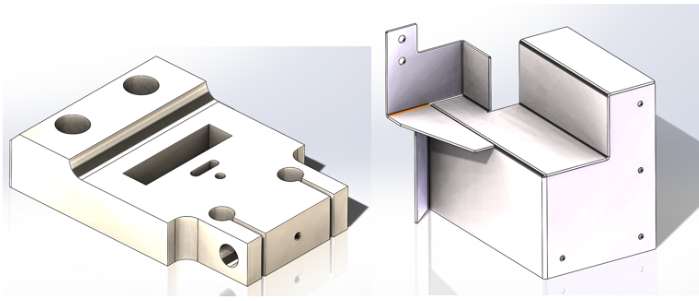

让我们通过在数控加工分析DFMXpress中设置规则来检查以下部分：

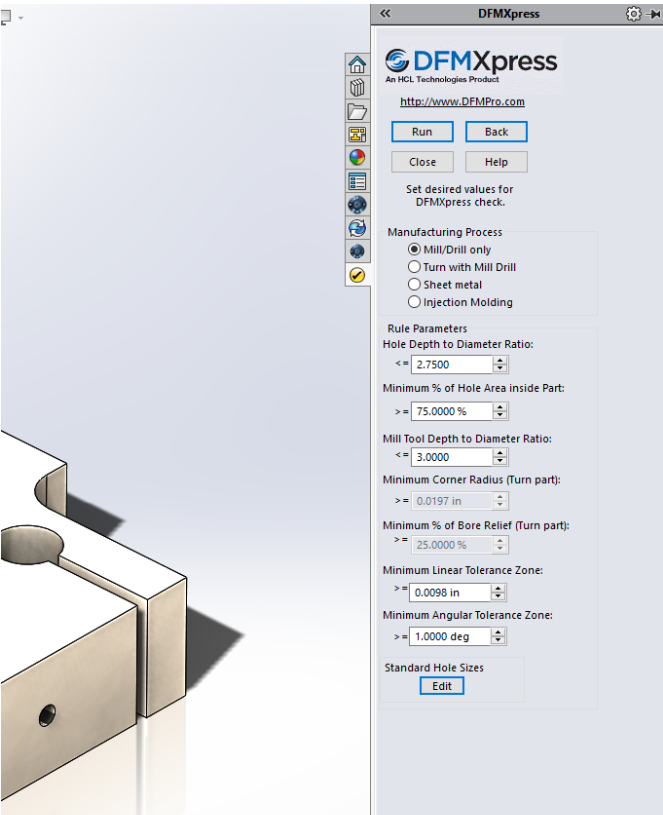

这是“铣削/钻削”过程的设置页面。我们将在示例中使用默认值。

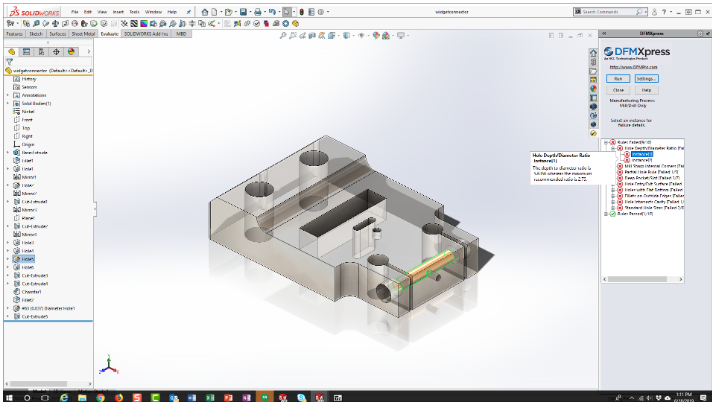

这是结果。如您所见，这部分存在许多问题。2个孔违反了孔的深度与直径之比，在矩形槽中有内部尖锐的角，一个具有平底的孔，外部边缘上的圆角，深的凹口等。这些违规行为增加了零件成本。消除这些违规行为可以使零件更便宜，更快。

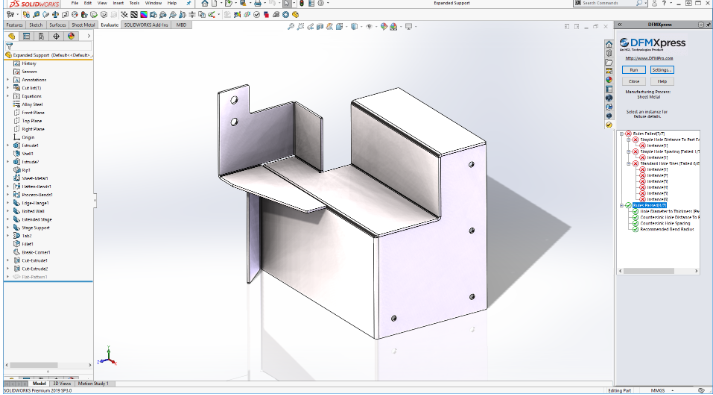

钣金零件的光洁度要比机械零件好。大多数违规与孔到边和标准孔尺寸的违规有关。

如您所见，数控加工分析DFMXpress是一种方便的工具，可用于确保可以以最低的成本轻松加工设计。更多精彩内容我们在在线培训直播间等着你哦。
