Solidworks教程：手把手教环形电感 ！

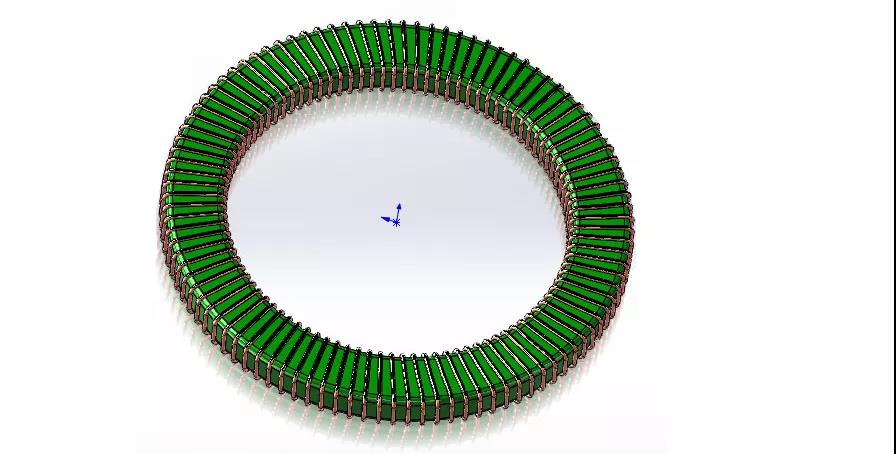

在设计时，工程师经常会遇到类似“环形电感”的产品，如下图所示，很多工程师对此类模型的建模较为困惑，本期和大家分享一下建模思路和过程。

solidworks视频教程     solidworks免费模型

添加huidusolidworks，进入SolidWorks技术交流群

在设计时，工程师经常会遇到类似“环形电感”的产品，如下图所示，很多工程师对此类模型的建模较为困惑，本期和大家分享一下建模思路和过程。

环形电感建模的难点是线圈的建模，建模的方法很容易分析出来，那就是采用“扫描”命令，“扫描”命令最少需要两个草图：一个为轮廓，一个为路径，线圈的轮廓为草图“圆”，这个简单，而难点是路径的创建，线圈路径的创建方法：

1、分析路径存在的面，通过分析，路径可以分解为两个面，一个为圆环面、一个为螺旋环面，通过曲面创建上述环；

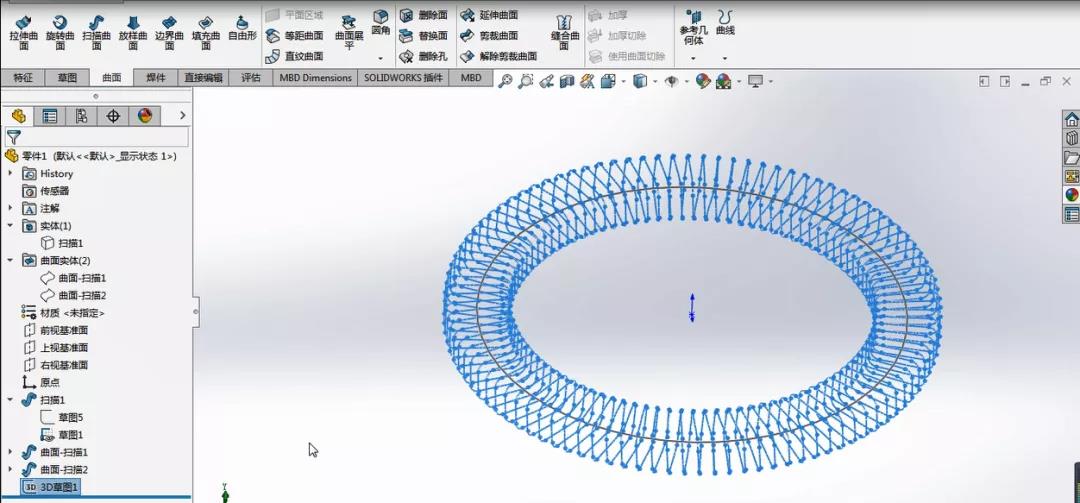

2、通过命令“交叉曲线”得到3D草图路径；

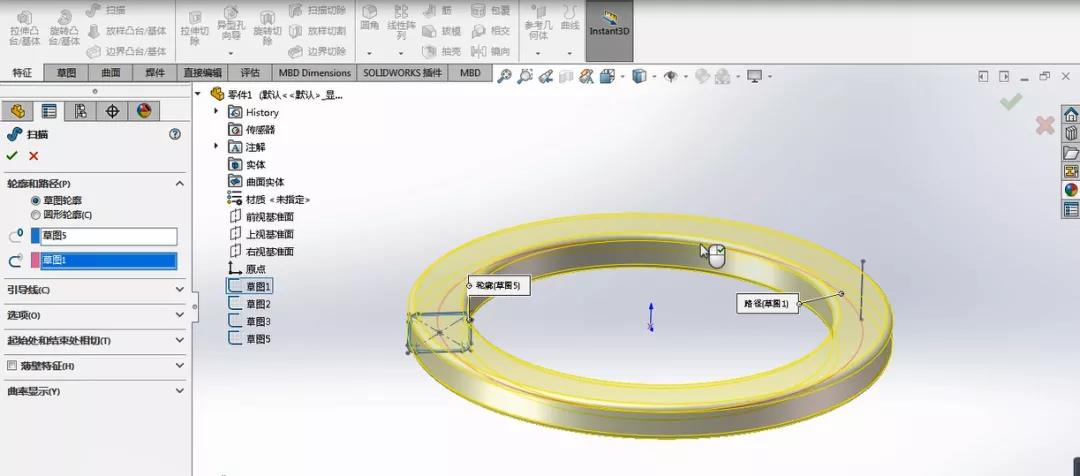

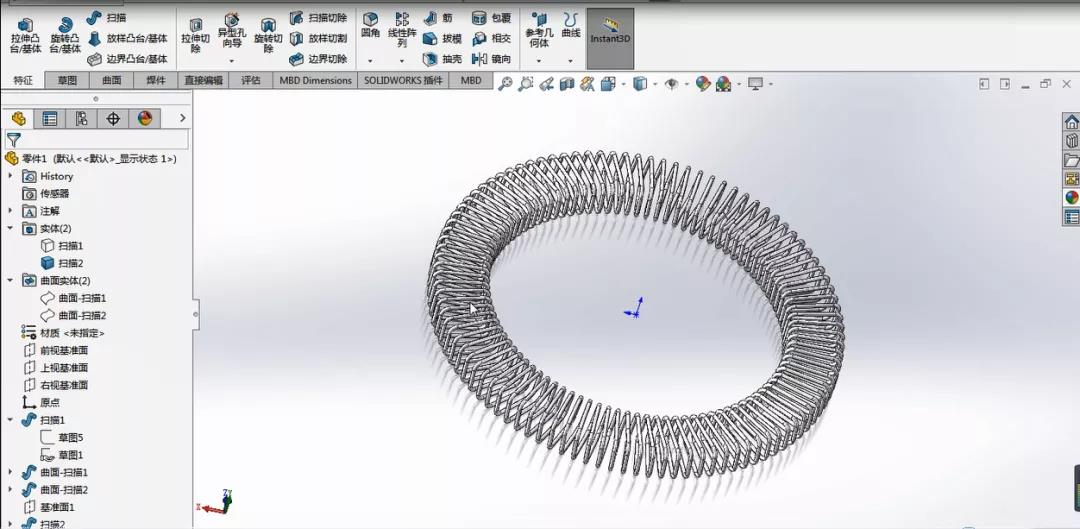

3、 使用“扫描”命令，指定轮廓草图圆，路径交叉曲线，确定后得到线圈模型。

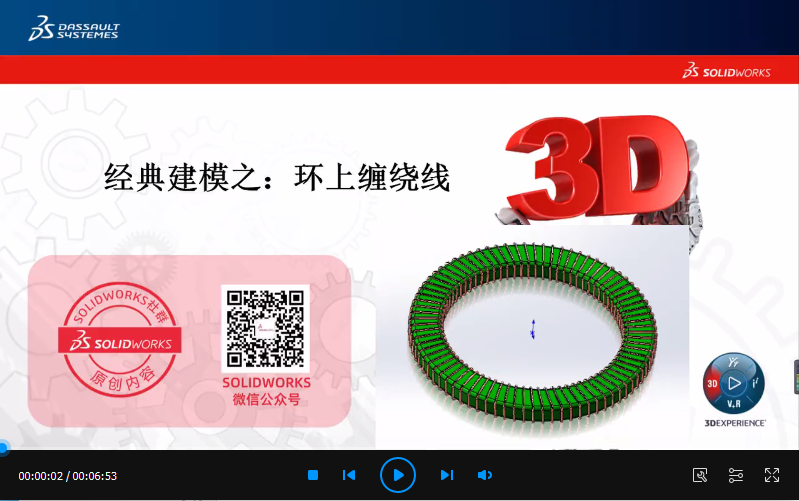

最后将圆环曲面显示出来，经过上色就完成建模啦。视频中详细介绍了环形电感的建模步骤，跟着视频可以同步建模喔，这就随小索一起来学习环形电感的建模吧。
