一般用以调整轴位置以及自动边距等的属性可以在 ViewXY.AxisLayout 属性及子属性中找到。

WPFWinforms图表LightningChart.NET中文用户手册:自动布置 X 轴

图 6-3. AxisLayout 属性树

设置轴位置的方法

6.1.1.1 自动布置 X 轴

演示示例:自动布置轴(Automatic axis placements); 数个轴的情况(Several axes)

XAxisAutoPlacement 控制着如何垂直放置 X 轴。

chart.ViewXY.AxisLayout.XAxisAutoPlacement = XAxisAutoPlacement.AllBottom;

WPFWinforms图表LightningChart.NET中文用户手册:自动布置 X 轴

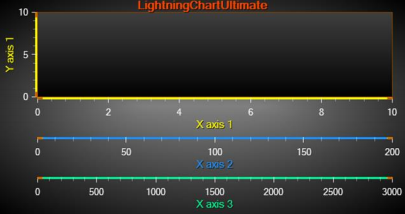

图 6-4. XAxisAutoPlacement = AllBottom;添加的三个 X 轴

WPFWinforms图表LightningChart.NET中文用户手册:自动布置 X 轴

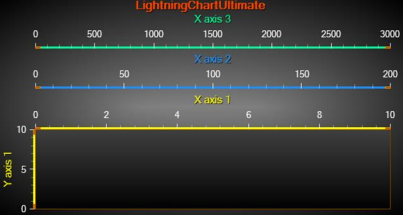

图 6-5. XAxisAutoPlacement = AllTop;所有 X 轴都置于图上方

WPFWinforms图表LightningChart.NET中文用户手册:自动布置 X 轴

图 6-6. XAxisAutoPlacement = BottomThenTop;X 轴分散在图的上下方,从底部开始交替分散在两边。

WPFWinforms图表LightningChart.NET中文用户手册:自动布置 X 轴

图 6-7. XAxisAutoPlacement = TopThenBottolm;轴分布在图的上下方,从顶部开始交替分散在两边。

WPFWinforms图表LightningChart.NET中文用户手册:自动布置 X 轴 图 6-8. XAxisAutoPlacement = Explicit;X 轴出现在显式选择的那一侧。 X 轴 1(XAxis1)的 ExplicitAutoPlacementSide 属性 设置为底部(Bottom),而 X 轴 2 和 3(XAxis2 和 XAxis3)为顶部(Top)。

WPFWinforms图表LightningChart.NET中文用户手册:自动布置 X 轴

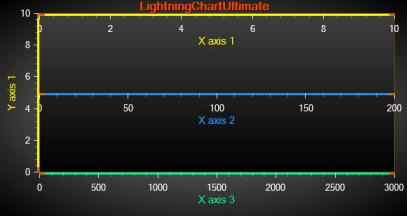

图 6-9. XAxisAutoPlacement = Off;禁用自动布置轴,每个轴的位置(Position)和对齐(Alignment)属性各自分别应用。

第一条轴 Position = 0,第二条轴 Position = 50,第三条轴 Position = 100
