WPFWinforms图表LightningChart.NET中文用户手册（五）：组件管理（中）

本系列教程将为您带来LightningChart.NET中文用户手册，本篇将为您介绍LightningChart Ultimate组件。

LightningChart.NET完全由GPU加速，并且性能经过优化，可用于实时显示海量数据-超过10亿个数据点。 LightningChart包括广泛的2D，高级3D，Polar，Smith，3D饼/甜甜圈，地理地图和GIS图表以及适用于科学，工程，医学，航空，贸易，能源和其他领域的体绘制功能。LightningChart.NET现已加入在线订购，现在抢购立享优惠！立即咨询>>

LightningChart.NET最新试用版

五、闪电图视图

LightningChart具有以下主要视图：

• ViewXY
• View3D
• ViewPie3D
• ViewPolar
• ViewSmith

可以通过设置ActiveView属性来更改可见视图。 默认视图是ViewXY。

六、查看和缩放区域定义

LightningChart视图包含多个区域，这些区域取决于它们所保存的信息。 根据视图的内容，这些区域可以视为二维矩形。 这些定义是统一视图类型。 它们特别用于缩放操作，以确定将显示图表的哪些区域。

• ChartArea / ViewArea：包括图表和边距的整个区域。
• MarginRectangle：MarginRectangle（或MarginRect）包括边距内的区域。
• GraphArea：由轴范围定义的面积。包含主要和次要 格。除非某些数据值超出轴范围，否则将在此区域中绘制数据。
• 背景区域/圆形：与GraphArea大致相同。还包含轴范围和 格之外的图形部分。 -LabelsArea：由图形和轴标签组成的区域。忽略数据。
• 数据：仅包含数据的区域。由数据的最小值和最大值定义。
• DataAndLabelsArea：数据和标签区域组合。包括所有数据，轴，标签和标记。
• Border：一个可自定义的一像素宽的矩形，它指示页边距的位置。可以通过禁用/启用它来更改其可见性。
• 边距：边距是图形区域周围的空白区域。视图的大部分内容都适合

在边距内部并修剪到外部。

-ZoomPadding：缩放操作之后，页边距和另一个预定义区域之间剩余的空间。在ViewXY中无效。

查看和缩放区域定义

七、 设置背景填充

所有视图都有共同的背景填充。

• 在WinForms中使用chart.Background。
• 在WPF中使用chart.ChartBackground。

背景填充支持：

• 纯色填充。 设置GradientFill = Solid并使用Color定义颜色。
• 渐变填充，从“颜色”到“渐变颜色”。 设置GradientFill =线性/径向/ RadialStretched /圆柱形。 使用GradientDirection可以控制线性和圆柱形渐变中的填充方向。
• 位图填充，具有不同的平铺和拉伸选项。 还支持位图色调和Alpha，以进行半透明的位图填充。

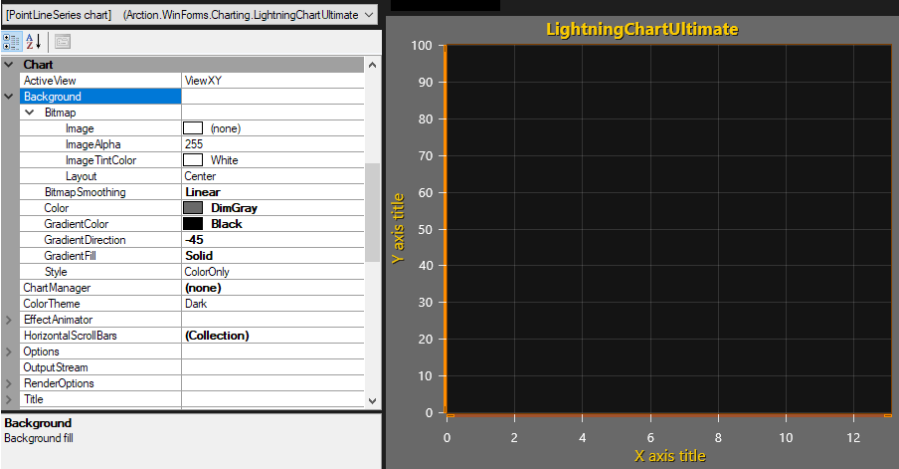

在ViewXY下方设置背景背景。 渐变填充=实心，颜色=暗灰色。

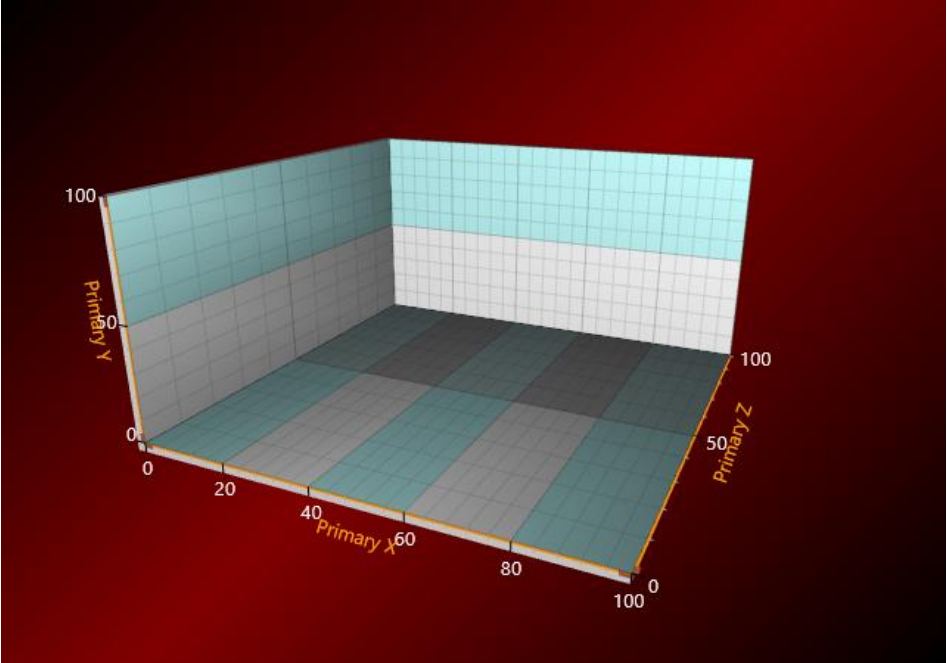

在View3D下将Background设置为渐变圆柱，GradientFill =圆柱，Color =栗色，GradientColor =黑色。 GradientDirection = -45度。

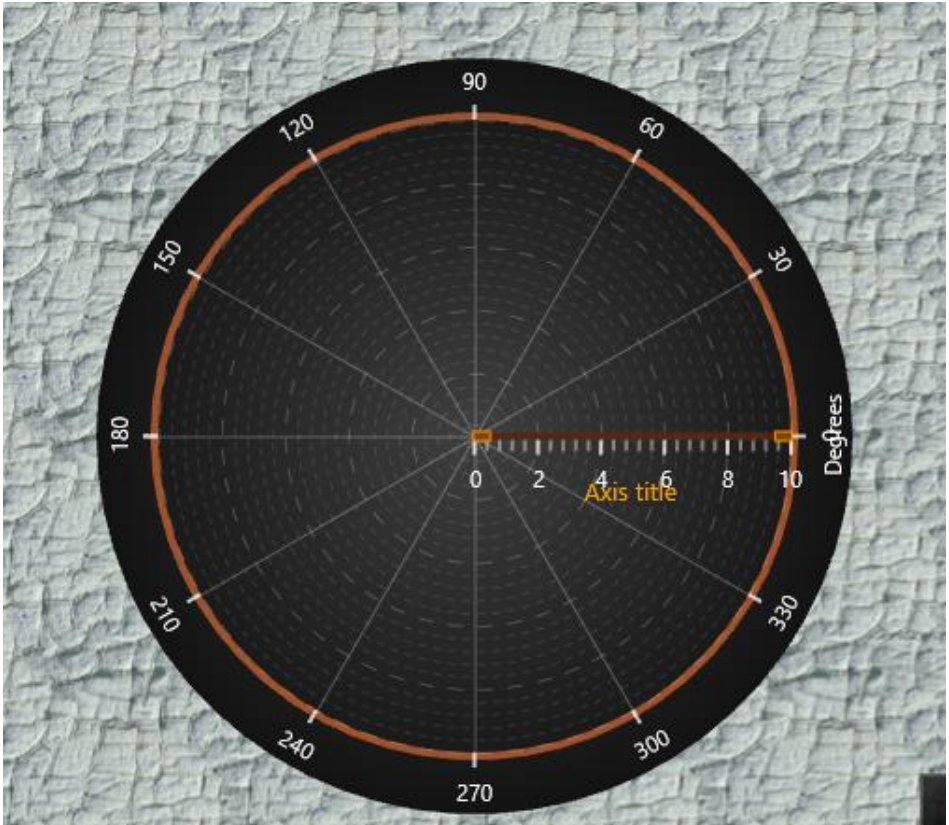

将背景设置为平铺的位图填充。 样式=位图，在ViewPolar下设置为Bitmap.Image和Bitmap.Layout = Tile的图片。

设置透明背景在WPF中，可以使图表显得透明，因此放置在图表下方的对象将显示出来。

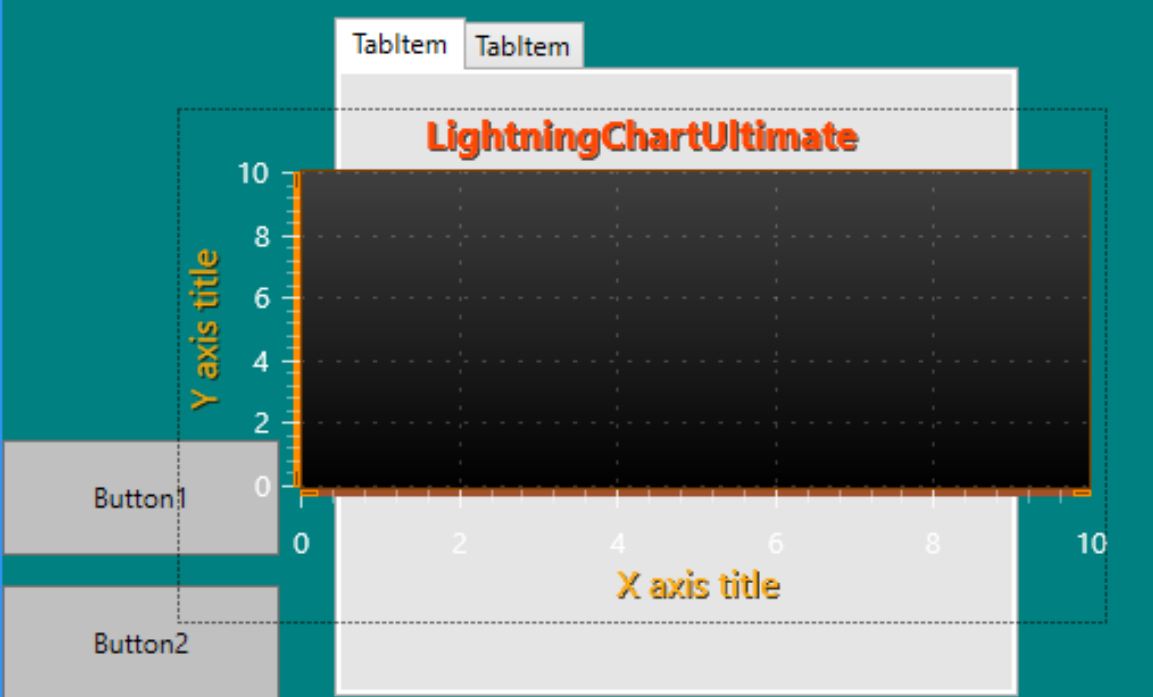

WPF图表中的透明背景。

设置ChartBackground.Color =＃00000000（黑色透明）。

注意！ 不要设置“透明”（＃00FFFFFF）。 它不会显示出来。

WinForms不支持控件的透明背景。

=====================================================
