LightningChart.NET案例研究（九）：Cambridge Insitu Ltd的Ge-Log压力计软件

Cambridge Insitu Ltd一直是压力表设计，制造和现场操作的领导者。Ge-Log是Gecode Ltd.的主管Isaac Cragg为Cambridge Insitu压力表开发的测井程序。该程序以图形为主的方式记录并显示实时压力表数据，然后将其用于数值分析。

LightningChart.NET原名LightningChart Ultimate SDK。 LightningChart完全由GPU加速，并且性能经过优化，可用于实时显示海量数据-超过10亿个数据点。 LightningChart包括广泛的2D，高级3D，Polar，Smith，3D饼/甜甜圈，地理地图和GIS图表以及适用于科学，工程，医学，航空，贸易，能源和其他领域的体绘制功能。

在线订购  试用下载

案例研究的日期： 05/2020

商业行业：工程

成立时间： 1971

LightningChart解决方案： XY，3D和极坐标图

自1972年以来，Cambridge Insitu Ltd一直是压力表设计，制造和现场操作的领导者。这些是岩土仪器，用于测量土工材料（土壤和岩石）的“原位”刚度和强度。他们的设备遍布全球，并已在许多备受瞩目的土木工程项目中使用。此外，Cambridge Insitu可以根据自己的设计并与他人合作制造使用应变计的称重传感器和类似设备。Cambridge Insitu的员工在数据记录系统的设计和制造以及用于记录和显示数据的编写软件方面经验丰富。

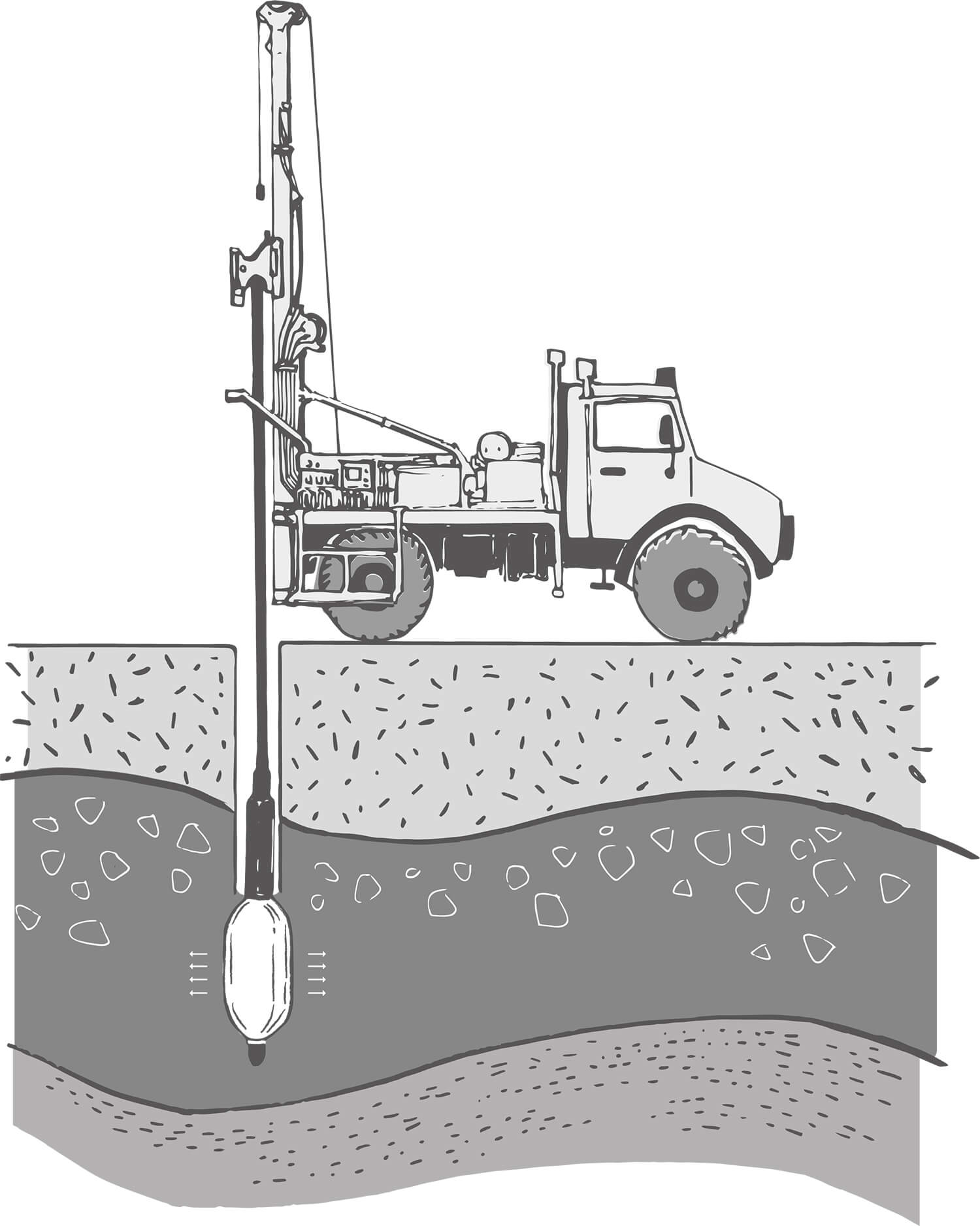

图1：横截面图

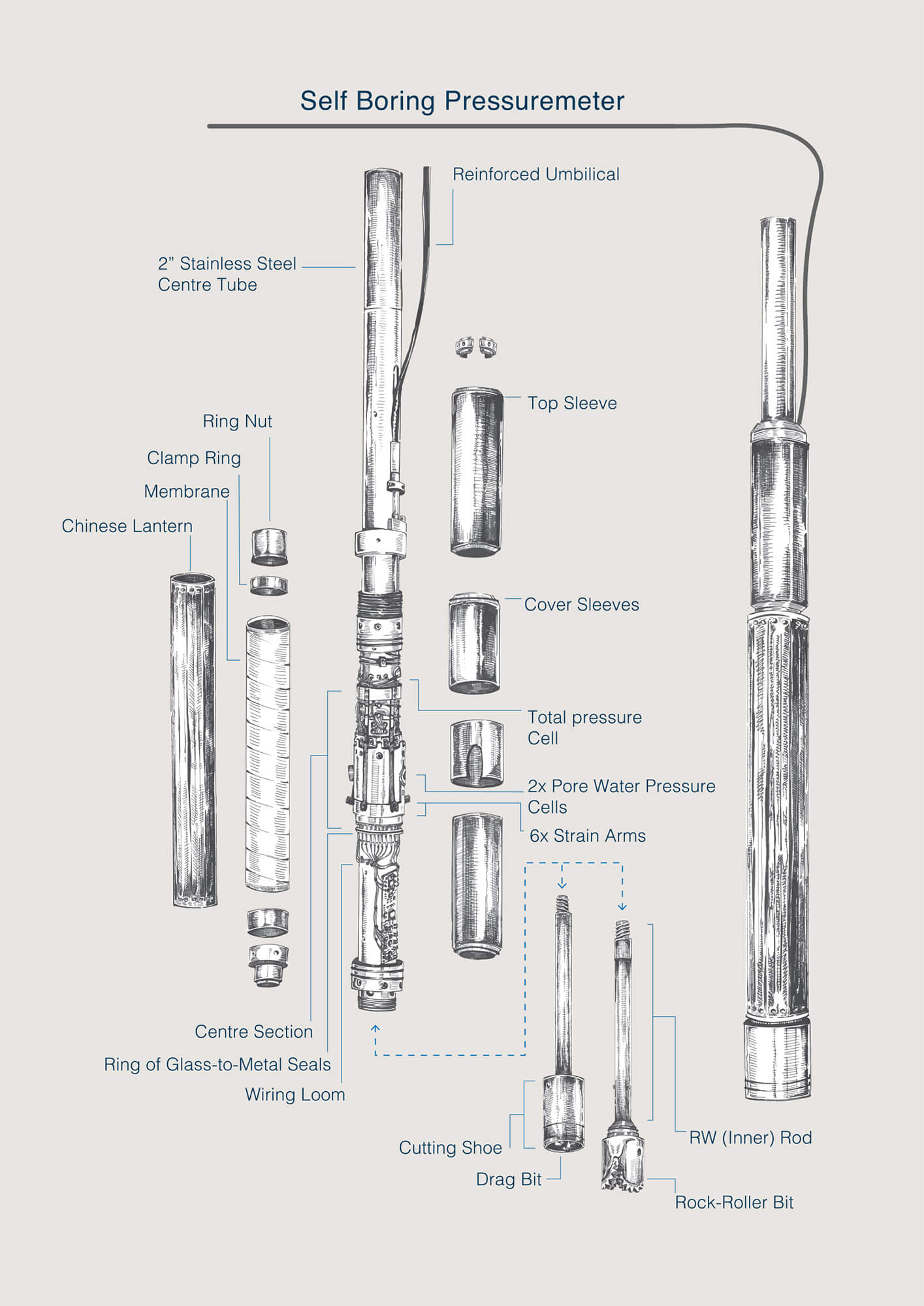

图2：自举式压力计

图3：铰孔压力计

Ge-Log是Gecode Ltd.的主管Isaac Cragg为Cambridge Insitu压力表开发的测井程序。该程序以图形为主的方式记录并显示实时压力表数据，然后将其用于数值分析。

使用剑桥压力计进行现场调查的过程包括将压力计插入地面并给探头充气，从而在压力计中得到一定量的压力和位移。这些变量通过Ge-Log记录，已通过仪器中的应变臂和总压力传感器进行了测量。

Ge-Log软件的功能：

• 压力计膜片的3D热图显示膨胀或多余的孔隙水压力。
• 单个手臂展开的2D玫瑰图。
• 平均手臂和所有手臂的X / Y图表。
• 与excel集成的Project Manager程序，可用于开票。
• 手臂校准套件（应变传感器校准）。
• 压力传感器校准套件（压力传感器校准）。
• 膜校准套件。
• 坚持计算器–（自动深度计算器）。
• 演示模式–（允许用户重放，暂停，增加/降低测试速度。）此模式用于向客户展示。

LightningChart用作Ge-Log压力计软件中的主要图表组件。它用于显示实时压力计数据。数据可以使用修改后的极坐标图显示为XY图（探头扩展/压力），3D热图（扩展）或径向扩展。附加功能包括更改XY图表中点的颜色和形状的功能。

图表还用于创建线性线，可对其进行调整以在XY图上绘制回归线。这些用于膜校准。这种能力将在将来的软件Ge-Analysis中复制以进行测试分析。

Ge-Log的开发者Isaac Cragg，在此项目中使用LightningChart：“LightningChart的3D渲染，缩放功能和平滑平移是制图组件的最佳属性。LightningChart总体上允许开发新软件，而没有图表组件将无法实现。同样，Arction的技术支持也提供了出色而快速的响应，这使我可以对该软件进行改进。”

案例视频介绍：
