模型有问题？使用SOLIDWORKS干涉检查来解决 | 互动教程

产品零部件之间出现干涉是比较严重的问题，工程师在设计阶段就需要检查并排除这些干涉，SOLIDWORKS软件提供干涉检查、碰撞检查等功能可以帮助工程师排除干涉问题。

题目概况：

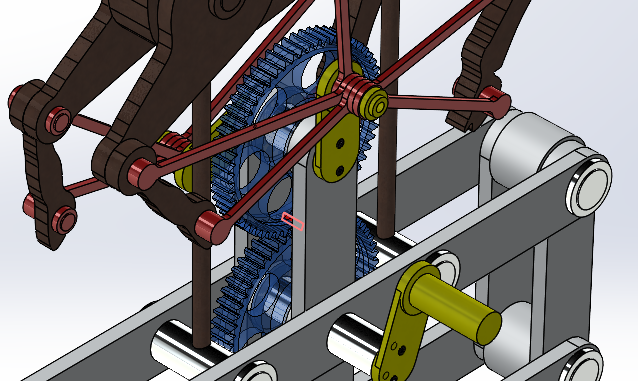

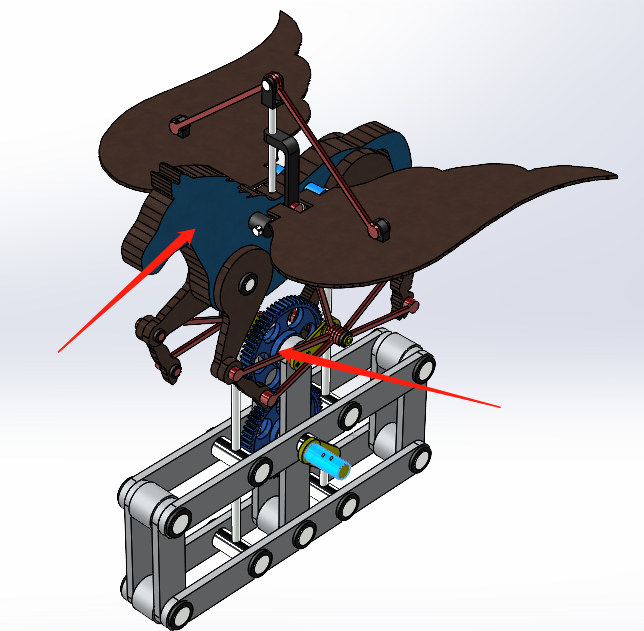

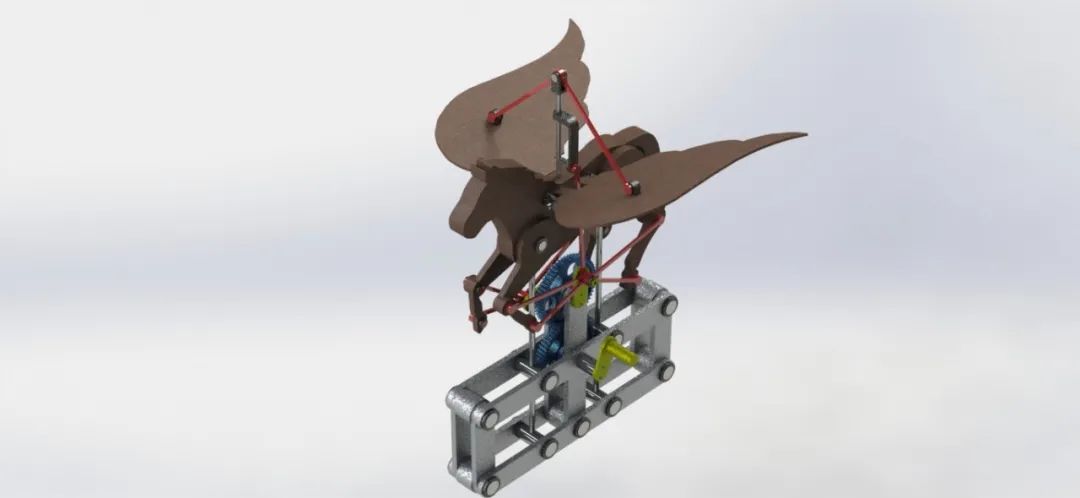

我们在模型中植入了一处“干涉”，导致飞马模型会在一个特定角度卡住。需要你通过模型检查，找出模型中存在的干涉问题，并调整所有干涉，最终实现运动过程中无干涉。提供发现的干涉问题截图，以及调整方法说明，检查运动过程中无干涉的说明，提供调整后模型。
机械飞马模型链接:
https://pan.baidu.com/s/16ad8dHaxrz7nLzp7PhQbtgwd=fdte

产品零部件之间出现干涉是比较严重的问题，工程师在设计阶段就需要检查并排除这些干涉，SOLIDWORKS软件提供干涉检查、碰撞检查等功能可以帮助工程师排除干涉问题。

SOLIDWORKS“干涉检查”用于发现零部件之间的干涉，并评估这些干涉问题，越是复杂的装配体使用SOLIDWORKS干涉检查功能的价值越大，因为在复杂装配体中，通过肉眼检查零部件之间是否存在干涉问题时经常会有遗漏。

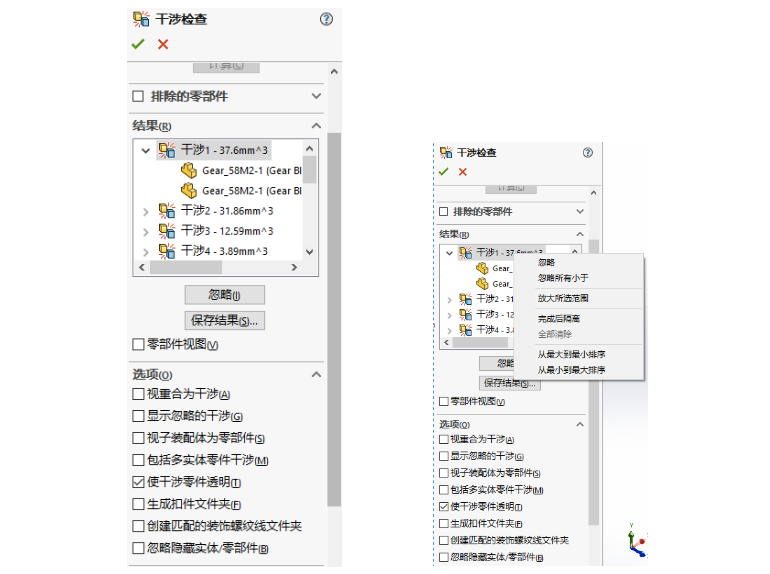

为方便工程师检查干涉问题，SOLIDWORKS干涉检查功能将干涉的真实体积显示为上色体积并显示体积大小，支持放大干涉区域，支持将干涉零件透明显示；可以控制是否检查子装配体内部的干涉问题，以减少检查的范围；可以控制是否检查多实体零件之间的干涉问题；对于某些合理的干涉问题，可以忽略，从而减少检查的数量；甚至支持将重合判定为干涉，以最大程度发现所有干涉问题。

SOLIDWORKS干涉检查用于判断某一位置的干涉，对于运动机构要检查多个关键位置，以尽可能排除更多的干涉问题。如果需要检查运动结构在运动过程中是否碰撞，就需要使用SOLIDWORKS提供的“碰撞检查”功能。

SOLIDWORKS碰撞检查功能用于发现在移动或旋转零部件时零部件之间的碰撞问题，SOLIDWORKS碰撞检查可以检查整个装配体或所选零部件之间的碰撞，也可以检查所选零部件与其他零部件的碰撞；检查时，如果存在碰撞，可以停止运动，以实现“卡住”的效果；支持高亮显示碰撞的面，甚至提供警示音，以提醒工程师存在碰撞。

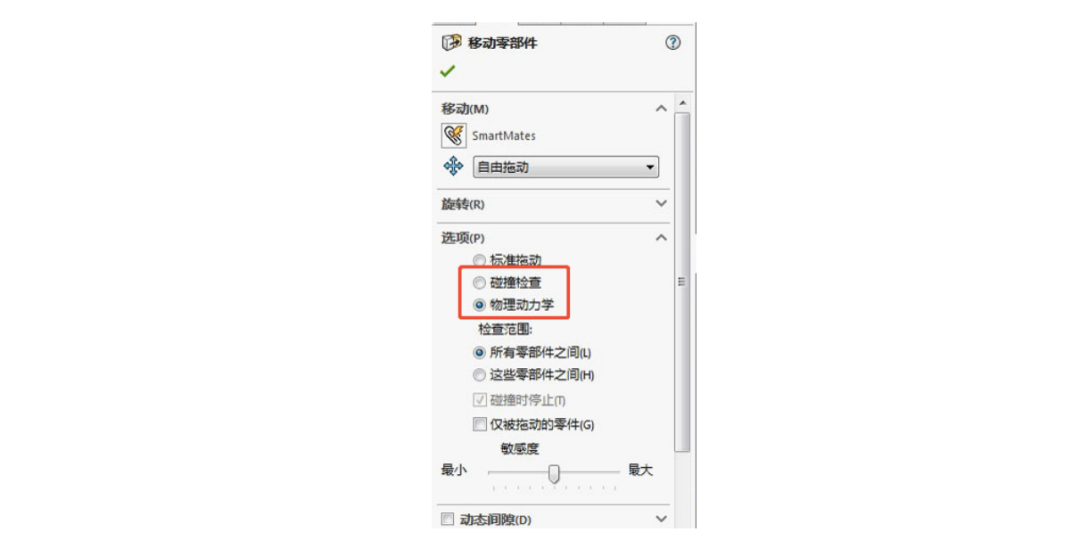

当通过碰撞检查后，可以使用“物理动力学”进一步检查，物理动力学是碰撞检查中的一个选项，允许以真实方式查看装配体零部件的运动，当启用“物理动力学”后，拖动零部件时，此零部件就会向其接触的零部件施加力，接触的零部件会在允许的自由度范围内移动和旋转零部件，物理动力学贯穿到整个装配体，拖动的零部件可以推动一个零部件相应移动并可以推动另一个零部件相应移动，如此类推，当发生碰撞时，零部件会在约束相反的方向产生阻力，从而实现运动停止，最终实现真实的运动情况。

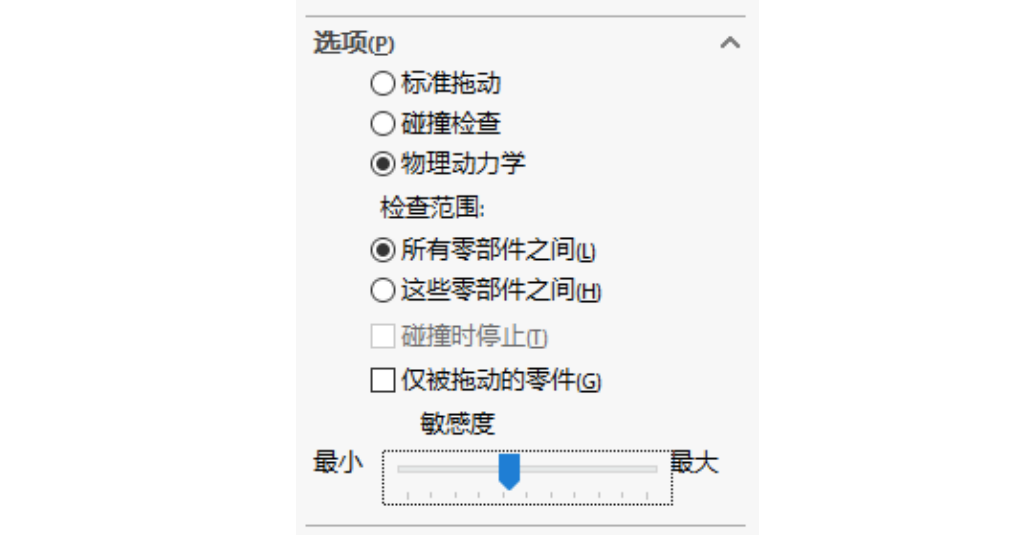

可以使用敏感度选项设定碰撞检查的频率，敏感度越高，检查的频率越高。

当发现干涉或碰撞问题后，一般通过调整产品结构（例如修改孔间距或尺寸）、装配关系（例如将重合配合调整为间距配合）等方式解决，调整结构完毕后，需要再次运行干涉检查或碰撞检查，多次检查后，最终确保没有发现任何不合理干涉或碰撞问题。
