SolidWorks PCB 零部件创建流程

小编给大家演示一下SolidWorks PCB 零部件的创建流程。

在SOLIDWORKS PCB中，您可以从在线资源和获得的库中访问组件，但是您也可以创建自己的组件以在设计中使用。这包括许多元件构成，电路符 （多个），足迹，三维模型，仿真模型和组件定义。在SWPCB中，原理图是设计的“驱动程序”，并且在原理图组件中定义了组件，该组件随后定义了PCB侧的占位面积等。

符 创建：

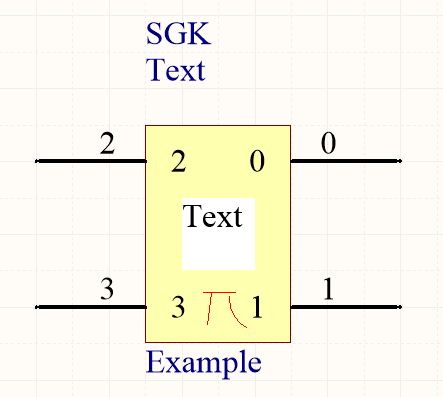

在“项目”>“库”>“添加新的SCH库”中，在其自己的库中创建原理图的符 。该符 是使用“主页”>“放置”功能区中的功能形成的。可以从“主页”>“模板”>“符 ”和“主页”>“放置IEEE符 ”中使用IEEE符 来使用预定义的符 形式。该符 将包含形状，大头针，文本和符 标记。出于示例目的，这是一个“非描述性”四针符 ：

足迹创建：

在“项目”>“库”>“添加新的PCB库”中，在自己的库中创建PCB的封装。使用“主页”>“放置”功能区中的功能形成覆盖区。足迹将包含形状，填充物和文本以及其他项目。足迹也可以带有高度。出于示例目的，这是一个“非描述性”的四引脚封装：

组件创建：

围绕原理图的符 创建一个组件。使用上面的示例，在打开其组件属性时，我们将看到该组件的属性，参数和模型：

在示例组件中，以下详细信息用于这些目的：

·默认标记：逻辑（参考）标记，例如R，C，IC等。

·默认注释：有意义的注释，例如“ 0402电阻器”或其制造商零件

·说明：出现在 告等中的详细说明。

·类型：标准组件或其他可用类型，例如“机械”

·库链接：库中的组件名称

·参数：用于其他的数据，例如数MRP应用参数的列表

多门设备：

以Xilinx库中的XC9536-5CS48C为例，该设备有七个单独的符 （从A到G）表示其示意图：

门A的属性显示它是7的第1部分：

这是映射的引脚，上面显示了门A的引脚D6（I / O）（带有白色背景的行显示了当前选择的门引脚）及其显示状态：

对于PLCC类型的设备，脚印垫编 可以是字母/数字形式。

引脚/差分对/部件交换：

如果在组件中定义，则在PCB中时，插针，对和零件之间可能发生交换：

3D模型：

使用可用功能将3D SOLIDWORKS模型连接并物理定位到示意图上。附加的模型既可以出现在SWPCB的3D视图中，也可以出现在SW的板的相应组件中。

在设计项目中，将引用库，以便可以添加组件。可以通过“库面板”，“库…”按钮添加新的符 库：

这些库可以直接添加到当前项目中，在这些项目中它们的顺序决定了它们的影响力。已安装的库列出了可用于工作空间的库，即从系统级别可用于项目的库，因此可用于所有项目。在原理图中添加了零件（组件）。

集成库：

独立符 和封装库可以被组合成集成库（.intlib），这确保了所有的相关数据通过创建从一个文件库包项目>新集成库一起移动，包括3D模型等等实现这个过程。一旦创建，保存项目，并添加原理图和封装库吧。然后，通过在“项目”面板中的项目上的鼠标右键进行编译，并通过“编译集成库**。LibPkg”来创建集成库，该库可提供“库”面板的不同视图。

确保项目中没有包含相同设备的多个库。或确保其影响顺序正确。

零部件供应商链接：

供应商链接可以添加到组件中，从而可以访问“实时”制造商的组件数据，包括价格，可用性等。供应商链接可以添加到设计或库中的零件（组件）中。
