MindFusion.Diagramming for WinForms常见问题集锦（十六）：如何调整ContainerNode的大小？

MindFusion.Diagramming for WinForms是一个能帮助你创建工作流和进程图表的.NET控件；数据库实体关系图表；组织图表；对象层次和关系图表；图表和树。它是基于对象－图表框，表格和箭头类型，将其归类分派给其他并结合成复杂的结构。该控件提供超过预先定义的50多种图表框，如自定义设计样式和对图表框着色等。

MindFusion.Diagramming for WinForms最新试用版

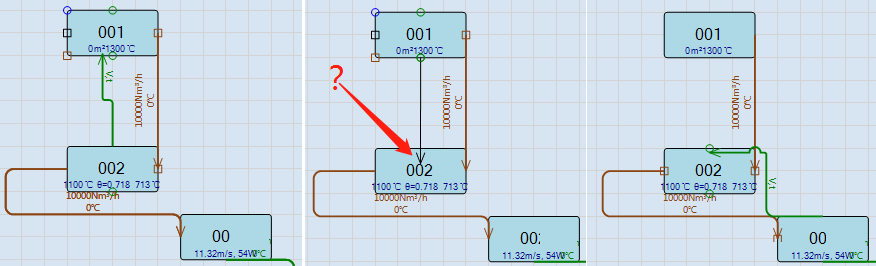

Q：为什么不能从001链接到002/strong>

A：您可能已将图表的AllowLinksRepeat属性设置为false。否则，检查取消事件的验证事件处理程序（例如LinkCreating）。

Q：如何调整ContainerNode的大小/strong>如何调整距离（a，b，c，d）/strong>

A：设置容器的Margin属性。

Q：如何用鼠标调整尺寸

A：将这些属性设置为与默认属性不同的值，例如，尝试使用All和SquareHandles-

代码：

ContainerNode（）{EnabledHandles = AdjustmentHandles.Move;HandlesStyle = HandlesStyle.MoveOnly;}

Q：同时指定OutlineFormula和Text Area时的ShapeNode Null引用

在Diagramming.WinForms 6.6中，当我同时指定ShapeNode的OutlineFormula和TextArea属性时，遇到空引用错误（附加）。

    _baseLabelArea = new ElementTemplate[]                 {                       new LineTemplate(10, 10, 90, 10),                       new LineTemplate(90, 10, 90, 90),                       new LineTemplate(90, 90, 10, 90),                       new LineTemplate(10, 90, 10, 10)                 };                 string script = $@"                       apOffset = {PART_ATTACH_POINT_OFFSET};                       apDepth = {PART_ATTACH_POINT_DEPTH};                       bump = 2;                       apLong = (Height) - (apOffset * 2);                       vapOffset = apLong + (apOffset * 2);                       MoveTo(apOffset, 0);                       ArcTo(0, apOffset - bump, false, true, apOffset, apOffset);                       LineTo(0, apOffset);                       LineTo(1, apOffset);                       LineTo(apDepth + 1, Height / 2);                       LineTo(1, Height - apOffset);                       LineTo(0, Height - apOffset);                       LineTo(0, Height - apOffset + bump);                       ArcTo(apOffset, Height, false, true, apOffset, apOffset);                       LineTo(Width - vapOffset, Height);                       LineTo(Width - vapOffset + (apLong / 2), Height + apDepth);                       LineTo(Width - vapOffset + apLong, Height);                       LineTo(Width - apOffset, Height);                       ArcTo(Width, Height - apOffset, false, true, apOffset, apOffset);                       LineTo(Width + apDepth, Height / 2);                       LineTo(Width, apOffset);                       ArcTo(Width - apOffset, 0, false, true, apOffset, apOffset);                       LineTo(apOffset, 0);";                 _baseShape = new Shape(script, "Part");                 _baseShape.TextArea = _baseLabelArea;

如果未指定TextArea，则不会看到错误；或者，如果使用ElementTemplate而不是OutlineFormula，则不会看到错误。

A：为其他ElementTemplate []属性添加一些空数组，它将起作用-

代码：

 _baseShape.TextArea = _baseLabelArea; _baseShape.Outline = new ElementTemplate[] {}; _baseShape.Decorations = new ElementTemplate[] {};

仍以比数组更高的优先级评估公式。我们将为下一个版本添加空检查。
