BI工具 Qlik 教程：如何在Qlik Sense中建立点象限图？

如何逐步建立象限点图/strong>

您是否曾经对Qlik Sense图形对象感到限制有时您或许想要一些与众不同，令人惊讶或引人注目的东西。而面对这种情况，开箱即用的功能就很重要了。

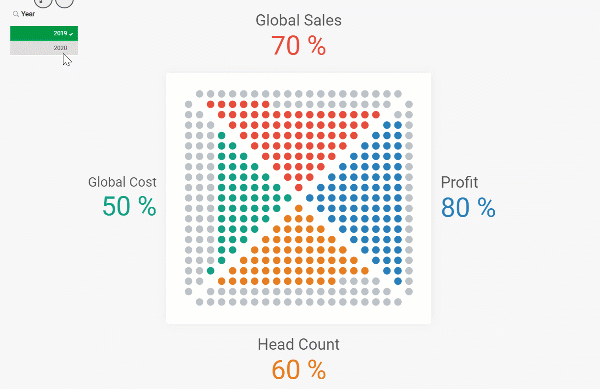

这是一个“圆点象限”图表，接下来我们将介绍如何在Qlik中实现类似目标。

建立 格

首先，需要创建一个包含所有组成图表的点的 格，将使用散点图创建21 x 21的 格。请注意，由于需要界定每个扇区，因此是生成21 X 21的 格而不是20 x 20的 格。

生成脚本中的每个点

TMP:LOAD RECNO() AS X AUTOGENERATE 21;JOIN LOAD RECNO() AS Y AUTOGENERATE 21;

准备数据

DATA :LOAD X &'|'& Y AS POINT,X+Y AS TOTAL,X,YRESIDENT TMP;DROP TABLE TMP;

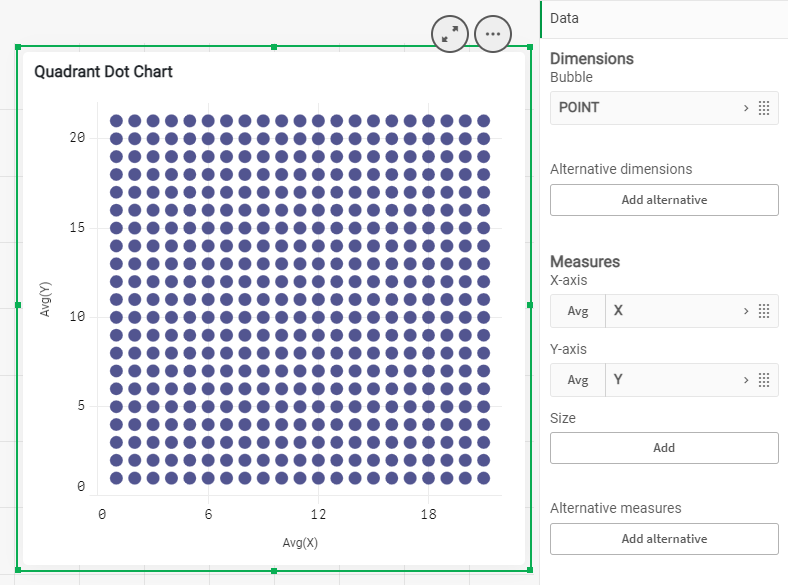

使用散点图并使用维度（称为点）和X Y作为度量来填充维度来创建点象限图。将两者的范围都设置为22的最大值，并且有 格。

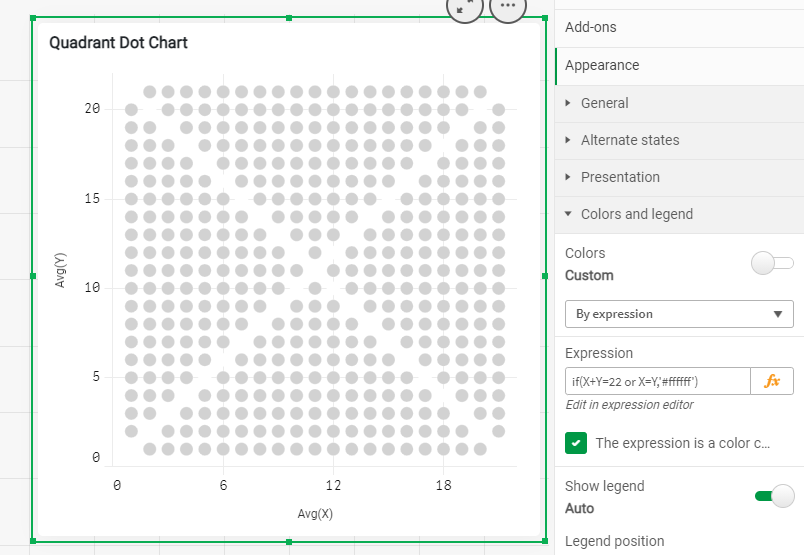

首先是删除将四个部分分开的点，使用X和Y即可轻松完成。在图表中使用“按表达式”颜色将颜色设置为白色，以便它们从视图中消失。

IF(X=Y OR X+Y=22, RGB(255,255,255))

要知道每个点属于哪个“三角形”，可以使用以下条件：

if(Total=22 or X=Y,'NONE', if(Total>=23 and Y>X,'TOP',  if(Total<23 and Y>X,'LEFT',   if(Total>=23 and Y<X,'RIGHT',    if(Total<23 and Y<X,'BOTTOM')))))

使用这些条件，您可以在脚本中生成一个名为“ POSITION”的新字段，该字段稍后将帮助您定位点象限图的右四分之一。现在，您的加载脚本应类似于以下代码：

TMP:LOAD RECNO() AS X AUTOGENERATE 21;JOINLOAD RECNO() AS Y AUTOGENERATE 21;DATA:// // DEFINE TRIANGLE POSITIONLOAD X,Y,TOTAL,POINT,IF(TOTAL=22 OR X=Y,'NONE',IF(TOTAL>=23 AND Y>X,'TOP',IF(TOTAL<23 AND Y>X,'LEFT',IF(TOTAL>=23 AND Y<X,'RIGHT',IF(TOTAL<23 AND Y<X,'BOTTOM'))))) AS Position;LOAD X&'|'&Y AS POINT,X+Y AS TOTAL,X,YRESIDENT TMP;DROP TABLE TMP;

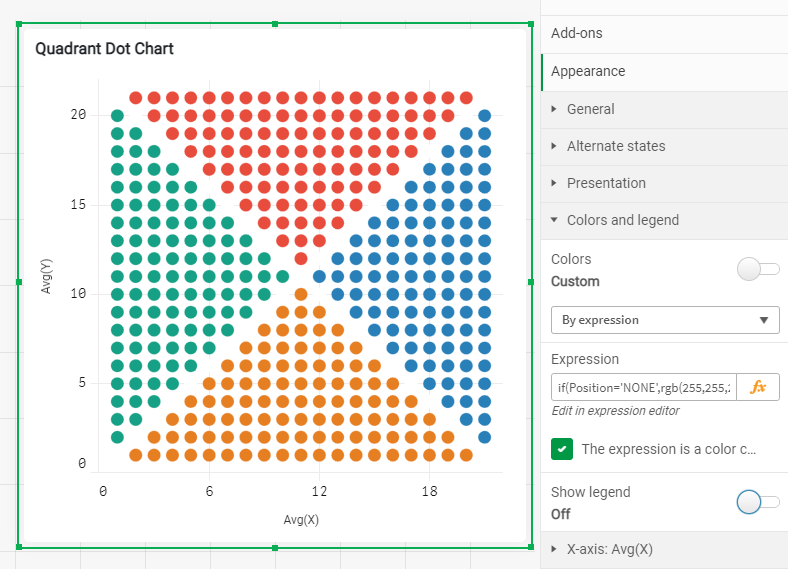

一旦知道了每个点的位置，就该为每个象限着色了。您可以按表达式重复使用“颜色”字段中的“位置”字段：

if(Position='NONE',rgb(255,255,255), if(Position='TOP',rgb(231, 76, 60),  if(Position='RIGHT',rgb(41, 128, 185),   if(Position='BOT',rgb(230, 126, 34),    if(Position='LEFT',rgb(22, 160, 133))))))

在 格中显示KPI

在示例中，有四个指标和一个维度（年份），其中包含两个值。由于每个四分之一由100个点组成，是时候从中心点开始为它们分配一个从1到100的值了。这样，您将可以控制各部分的填充方式，它们从中心向外填充。

在加载脚本中，是时候创建一个名为“ NoPoint”的新字段了，如下所示：

Top:load Position,X,Y,RowNo() as NoPointT Resident DataWhere Position ='TOP'Order by Y asc;Right:load Position,X,Y,rowno() as NoPointR Resident DataWhere Position ='RIGHT'Order by X asc;Bot:load Position,X,Y,RowNo() as NoPointB Resident DataWhere Position ='BOT'Order by Y desc;Left:load Position,X,Y,rowno() as NoPointL Resident DataWhere Position ='LEFT'Order by X desc;All:LOAD Position,X,Y,NoPointT as NoPoint Resident Top;Concatenate(All)LOAD Position,X,Y,NoPointR as NoPoint Resident Right;Concatenate(All)LOAD Position,X,Y,NoPointB as NoPoint Resident Bot;Concatenate(All)LOAD Position,X,Y,NoPointL as NoPoint Resident Left;join(Data)LOAD * resident All;Drop tables All,Top,Right,Bot,Left;

最后，返回到图表颜色属性面板，并添加每个KPI，例如：

Position='TOP' and Sum({$<Metric={'Sales'}>}Percentage)*100>=NoPoint

您的色彩表达应该是这样的：

if(X+Y=22 or X=Y,'#ffffff', if(Position='TOP' and Sum({$<Metric={'Sales'}>}Percentage)*100>=NoPoint,'#e74c3c',  if(Position='RIGHT' and Sum({$<Metric={'Profit'}>}Percentage)*100>=NoPoint,'#2980b9',   if(Position='BOT',    if(Sum({$<Metric={'Headcount'}>}Percentage)*100>=NoPoint,'#e67e22','#bdc3c7'),     if(Position='LEFT',      if(Sum({$<Metric={'Cost'}>}Percentage)*100>=NoPoint,'#16a085','#bdc3c7'),'#bdc3c7')         )        )       )      )

要完成图表，请记住在其中隐藏不需要的内容，X和Y以及Voila的标签和标题。
