在SOLIDWORKS中，有一些评估工具可以帮助我们计算模型的特定属性。但有时，我们需要对模型做一些准备工作，以获得所需的计算结果。在下文中，我们将了解到如何密封一个空心容器并将其转换为固体以计算其体积。
在SOLIDWORKS中，有一些评估工具可以帮助我们计算模型的特定属性。但有时，我们需要对模型做一些准备工作，以获得所需的计算结果。
在这个例子中，我们将了解到如何密封一个空心容器并将其转换为固体以计算其体积。
封闭容器
为了密封容器，我们需要利用转换实体的工具。

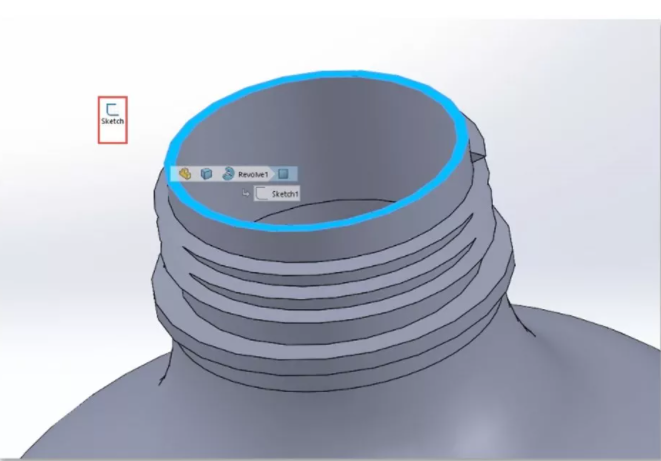

首先，我们需要在瓶子的顶部开始一个草图。选择顶部的面，然后选择草图。

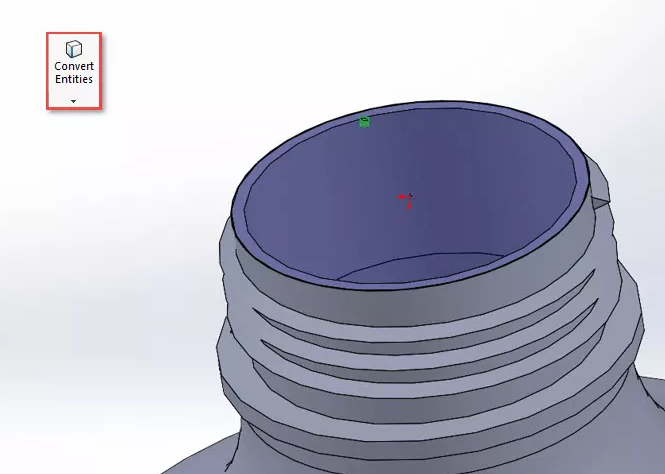

开始画草图后，选择瓶口的外边缘，在草图标签上选择转换实体。现在一个草图圆将出现在瓶子的边缘。
一旦我们有了一个封闭的草图圆，我们就可以挤出它来创建瓶子的盖子。选择 Extrude Boss/Base 并合并结果。
创建实体

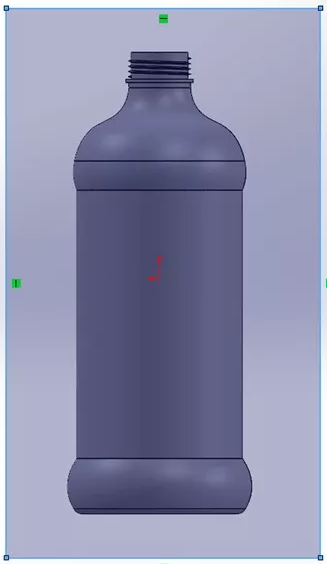

现在我们有了一个密封的容器，必须创建一个固体来计算瓶子的总体积。我们可以在 Front Plane上绘制矩形草图。

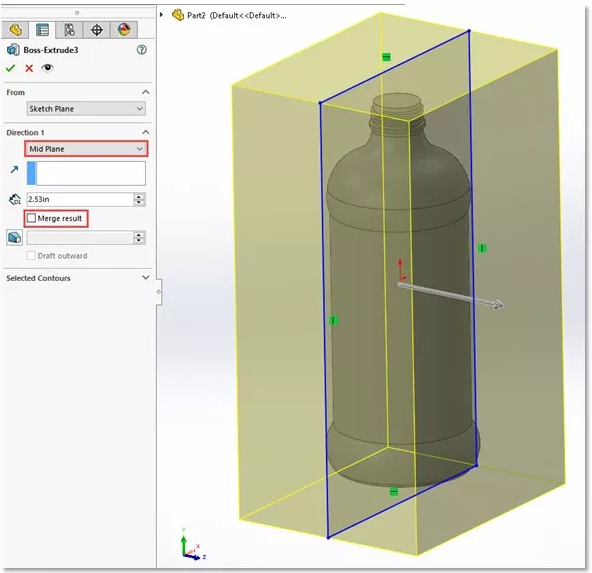

我们现在可以从中间平面拉伸 Boss/Base草图 以包含瓶子，但在这种情况下，我们不合并结果。

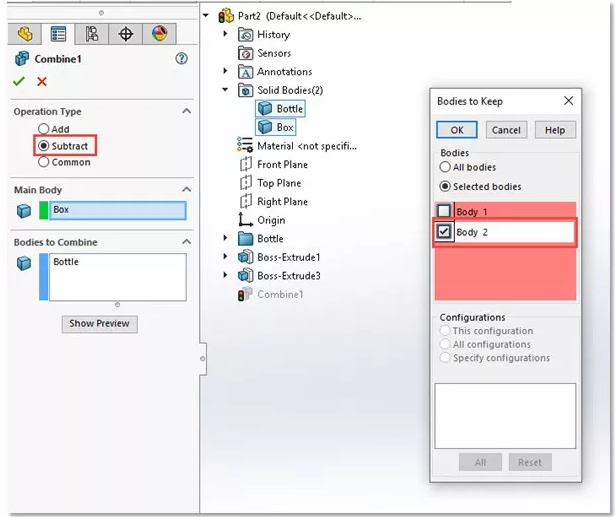

接下来，使用组合命令并将主体设置为Box，并将要组合的主体设置为 Bottle。将操作类型设置为减去，选择绿色复选标记并选择选定的实体。选中 Body 2 复选框以将其保留为生成的 body。

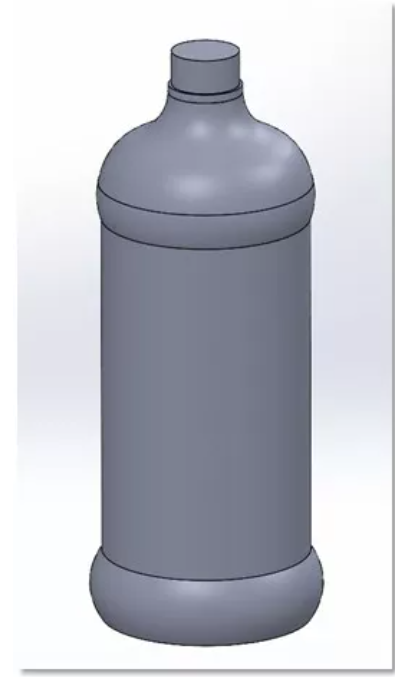

结果将是一个非常坚固的瓶子。
计算体积

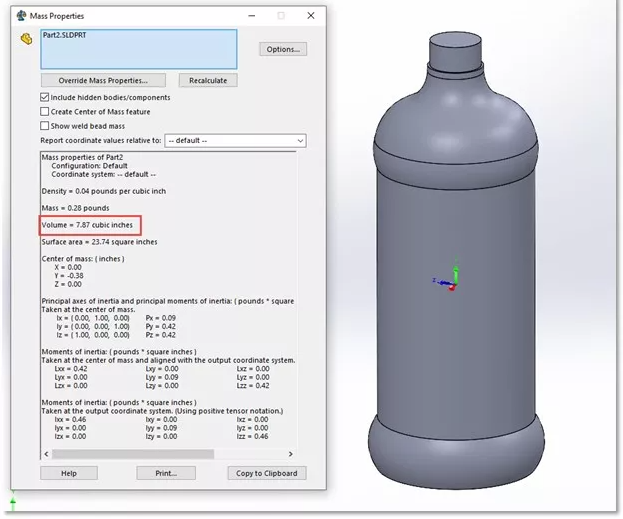

使用我们新形成的固体，我们可以计算它的体积。在 CommandManager 的评估选项卡上，选择质量属性按钮。在质量属性对话框中是瓶子的计算体积。
