今天我们将要通过SOLIDWORKS Simulation静应力分析功能，分析人双手拉住单杠后，单杠的受力情况，一起来看看吧~

挑战题目 – 静应力分析

下载健身模型，分析人双手拉住单杠后，单杠的受力情况，提供应力分析图解、位移变形图解、安全系数图解抓图及分析过程说明。

健身模型获取链接

https://pan.baidu.com/s/1zzktERX1sg1RFVNmNiWSBgwd=c2cc

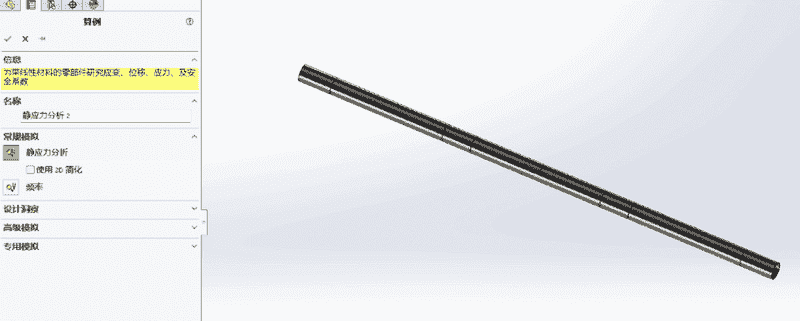

根据工况以及分析要求，可以使用SOLIDWORKS Simulation静应力分析功能，因为我们只关心单杠的承载情况，所以只对单杠做分析。首先打开单杠模型，然后加载SOLIDWORKS Simulation插件。

1.设定边界条件

1）指定材质：指定单杠材质为普通碳钢。注意：如果在模型上已经指定材质，软件自动将材质加载到分析环境；
2）添加固定约束：在单杠两端增加固定约束；
3）添加外部载荷：在单杠中间位置增加人体体重，人体重量为140kg，转换为1400N力，方向向下；
4）对模型分割 格：控制 格大小设定0.5mm。

2.设置分析属性

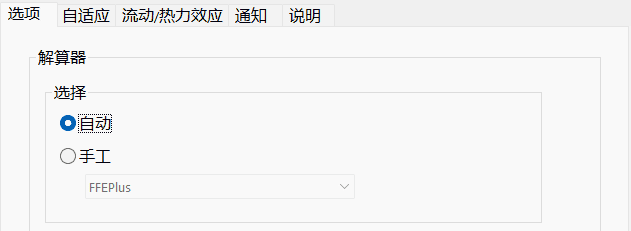

选择合适的求解器，如果对求解器不熟悉，选择自动即可，软件会自动选择合适的求解器，其他默认即可。

3.运行分析

点击“运行此算例”开始运算分析，分析完成后在结果文件夹可以看到分析结果，在结果文件夹上右键选择创建应力图解、位移图解、安全系数图解。

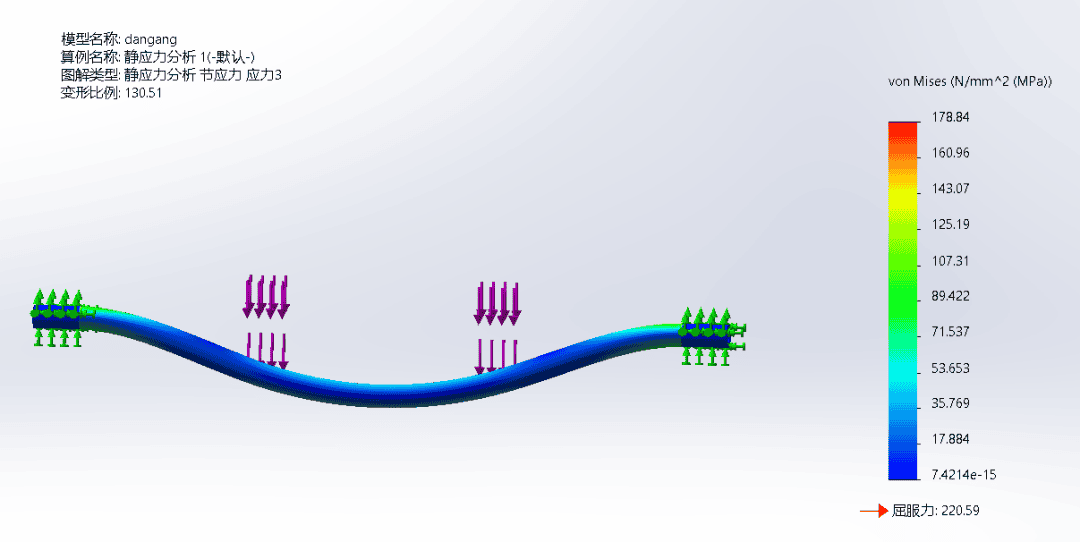

双击相应结果图标可以看到分析结果，如下图是应力分析图解，可以看到最大应力为178.84Mpa，小于屈服强度220.59Mpa，也就是说140Kg的人挂在该单杠上，单杠不会断裂。
