企业项目设计工具Visual Paradigm教程：如何绘制BPMN图？

BPMN 2.0版本有许多人抱怨BPMN太复杂而难以学习，尤其是对于许多记述方式而言。他们没有提到的是，大多数过程不需要建模者知道整个规范。实际上，大多数模型只使用少数几个最常见的流程元素。

开发工作流是捕获过程中所有相关信息的过程：

BPMN很难学习吗/strong>

BPMN 2.0版本有许多人抱怨BPMN太复杂而难以学习，尤其是对于许多记述方式而言。他们没有提到的是，大多数过程不需要建模者知道整个规范。实际上，大多数模型只使用少数几个最常见的流程元素。实际上，BPMN仅由3种基本类型的元素以及流连接器元素组成：

对，就是那样！BPMN中只有三种类型的元素，第四个元素–流元素用于连接其他三个元素–顺序流（带有箭头的黑线将所有内容连接在一起）。

实际上，这四个元素中的每一个都有一组自己的变体，从而使BPMN表示法更加复杂。

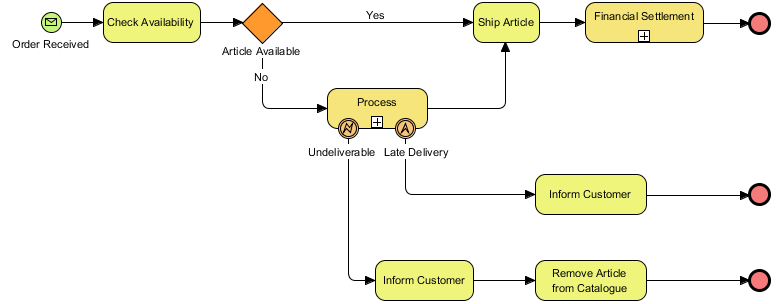

让我们看看如何使用Visual Paradigm绘制业务流程图。

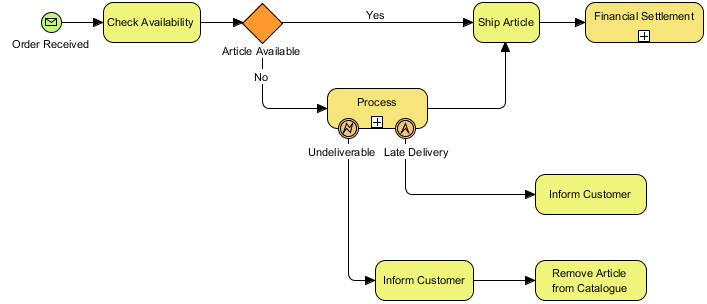

绘制业务流程图

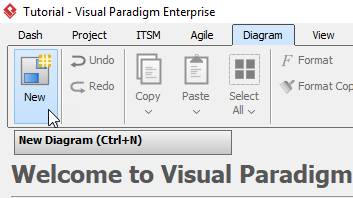

在工具栏上选择Diagram > New。

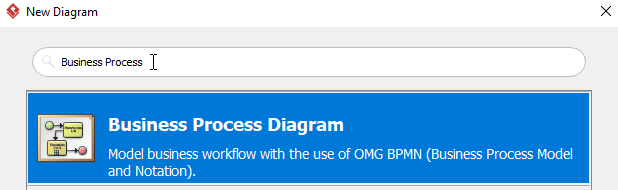

在“New Diagram”窗口中，选择“ Business Process Diagram”，然后单击“Next”。您可以使用上方的搜索栏来过滤结果。

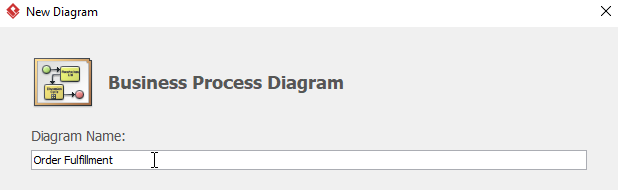

为图命名，然后单击“OK”。在本教程中，我们将把图命名为Order Fulfillment。

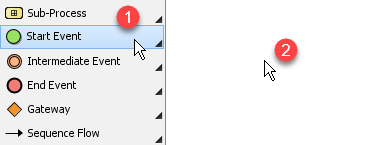

要创建开始事件，请选择“Start Event”，然后单击要放置开始事件的位置。

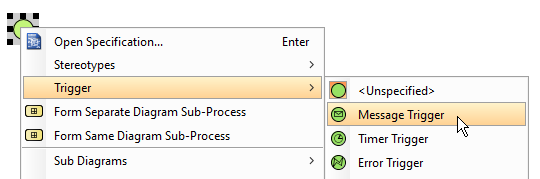

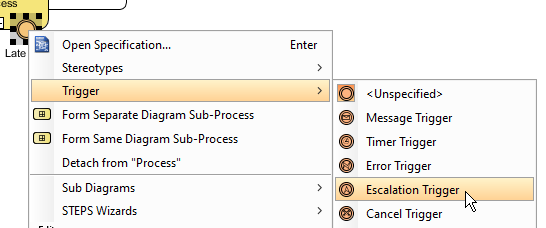

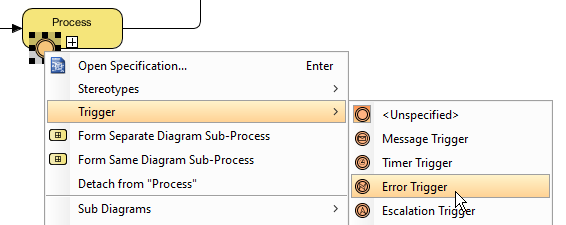

但是，我们需要消息开始事件而不是开始事件。我们可以右键单击tart event > Trigger > Message Trigger 以使其成为消息开始事件。

不要忘记通过双击消息开始事件来命名消息开始事件。我们将消息启动事件命名为Order Received。

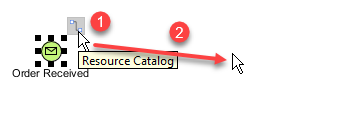

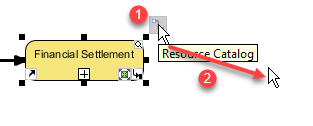

要在“收到订单”之后创建任务，请选择“收到订单”，单击并按住资源按钮“资源目录”，然后将光标拖动到所需位置并释放。在弹出窗口中，选择Task。您可以双击任务以将其重命名。我们将这个任务命名为Check Availability。

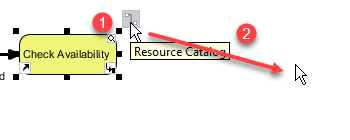

我们希望在检查可用性之后有一个关。选择 ” Check Availability”，点击并按住资源按钮 ” Resource Catalog”，将光标拖到想要的位置并释放。在弹出的窗口中选择关。命名关为 ” Article Available”。

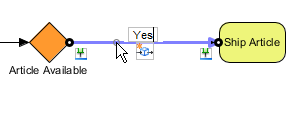

使用与步骤6类似的方法，在 “Article Available “之后创建一个名为 ” Ship Article “的任务。双击Article Available和Ship Article之间的顺序流，并重命名为Yes。

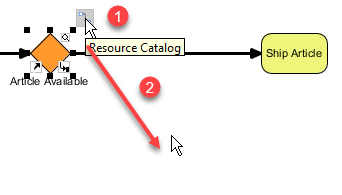

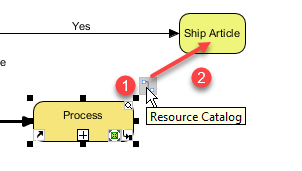

在Article Available之后创建一个名为Procurement的子流程，其顺序流称为No。点击Article Available，点击并按住Resource Catalog，拖到想要的位置并释放。在弹出的窗口中选择子流程，双击子流程重命名为采购。命名 “No. “和 “No. “之间的序列流程。
