就是MBD，承包了带折弯系数表的3D PDF

前言

那么如何操作呢样使“折弯系数表”导入到我们的3D PDF中家赶紧来一起瞧瞧。

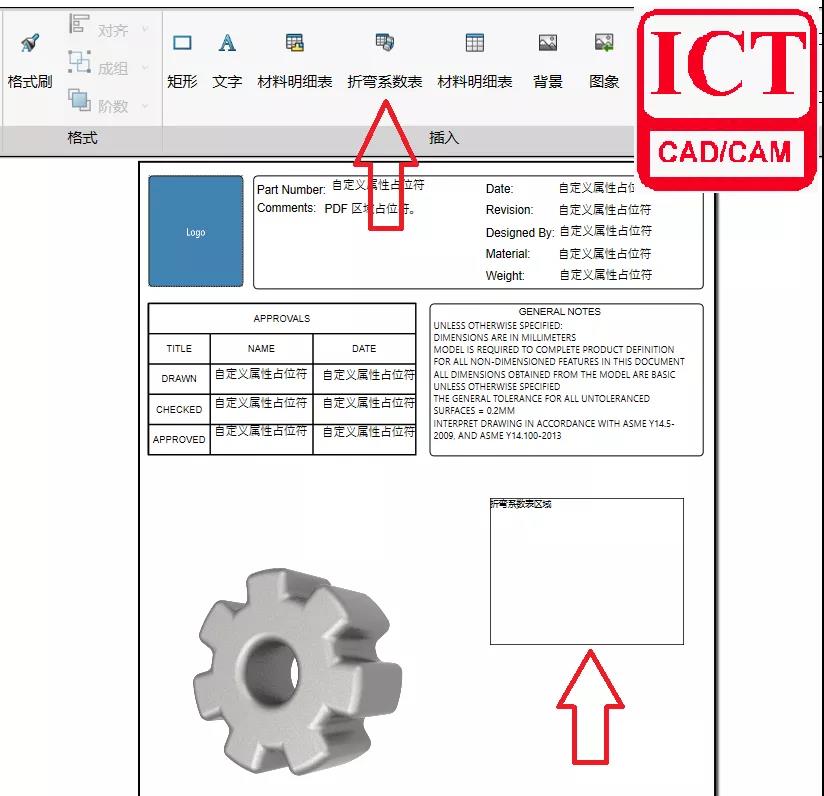

  2     表格位置摆放完成后，在占位符外单击以释放占位符，这样一来，我们就将折弯系数表格添加到我们的模板当中了，然后在为具有折弯系数表的钣金零件发布3D PDF 时使用该模板。（该模板放置的位置请查询SOLIDWORKS——系统选项——文件位置——3D PDF主题）

  3     单击“发布到3D PDF”命令 （MBD 工具栏或3D 视图选项卡）。
  4     在模板选择对话框中选择步骤2中保存的模板，然后单击确定。
  5     在发布到3D PDF PropertyManager 中的折弯系数表下，选择要包括的折弯系数表和列，选择完成后，再稍微设置一下，点击左上方的打勾。

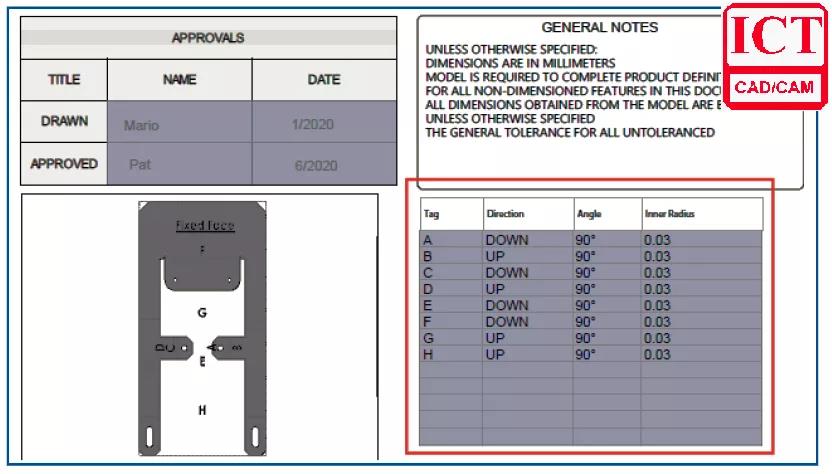

可以看到，最终导出的3D PDF中存在折弯系数表，且对应模型上也会标出每一个折弯所在的位置，方便我们直观的查看，折弯系数表中也会显示每一个折弯的代 、方向、折弯角度以及其内半径。例如A折弯，折弯方向向上，折弯角度90度，折弯半径为0.03英寸。3D PDF中折弯系数表的出现，意味着钣金模型现在也可以走上无纸化的道路。
