还在一节一节数链条吗？使用SOLIDWORKS参数化设计自动计算链条节数

在设计链条、链轮结构的时候，我们真正设计的是链条的什么呢？很明显不是外观，一般情况下我们所关注的是链条的节距、节数和长度。节距是根据设计要求或者经验选取，节数和长度就需要工程师自己计算了。下面就给大家分享一种链条节数自动计算的参数化设计方法。

在设计链条、链轮结构的时候，我们真正设计的是链条的什么呢明显不是外观，一般情况下我们所关注的是链条的节距、节数和长度。节距是根据设计要求或者经验选取，节数和长度就需要工程师自己计算了。

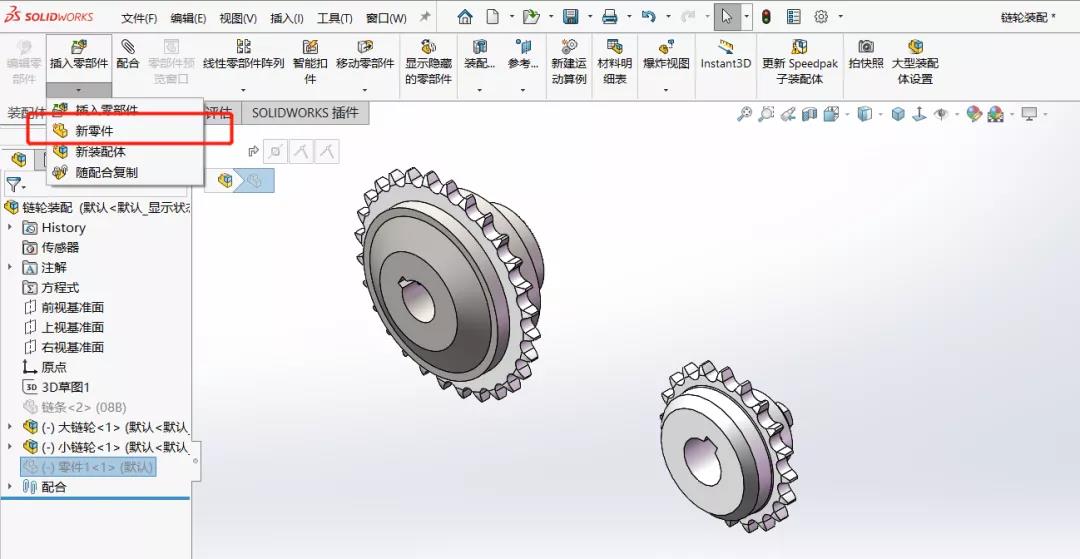

下面就给大家分享一种SOLIDWORKS链条节数自动计算的参数化设计方法。主要是利用自顶向下的方法设计链条，在装配体中插入新零件，如下图：

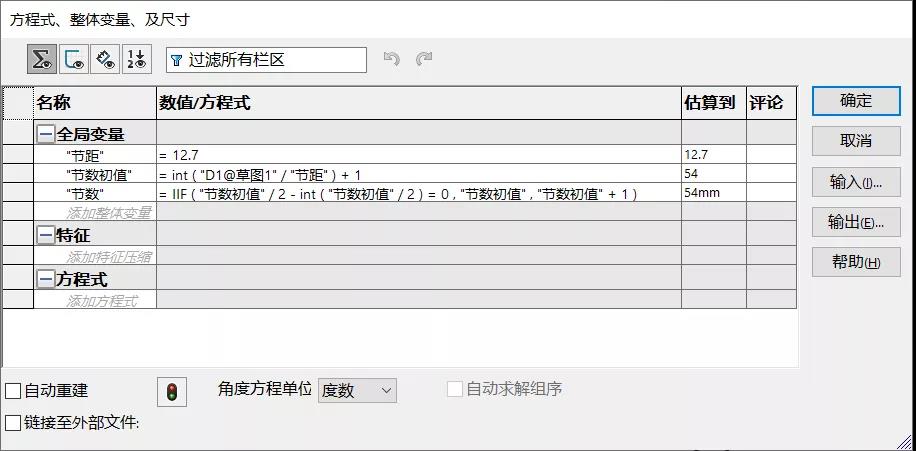

链条节数一般取偶数，需要使用函数来进行判断是否为偶数，但没有只用用于判断奇偶的函数，因此需要借用if和int函数进行判断。如下图：

节数初值 = int ( “D1@草图1” / “节距” ) + 1

节数 = IIF ( “节数初值” / 2 – int ( “节数初值” / 2 ) =0 , “节数初值” , “节数初值” + 1 )

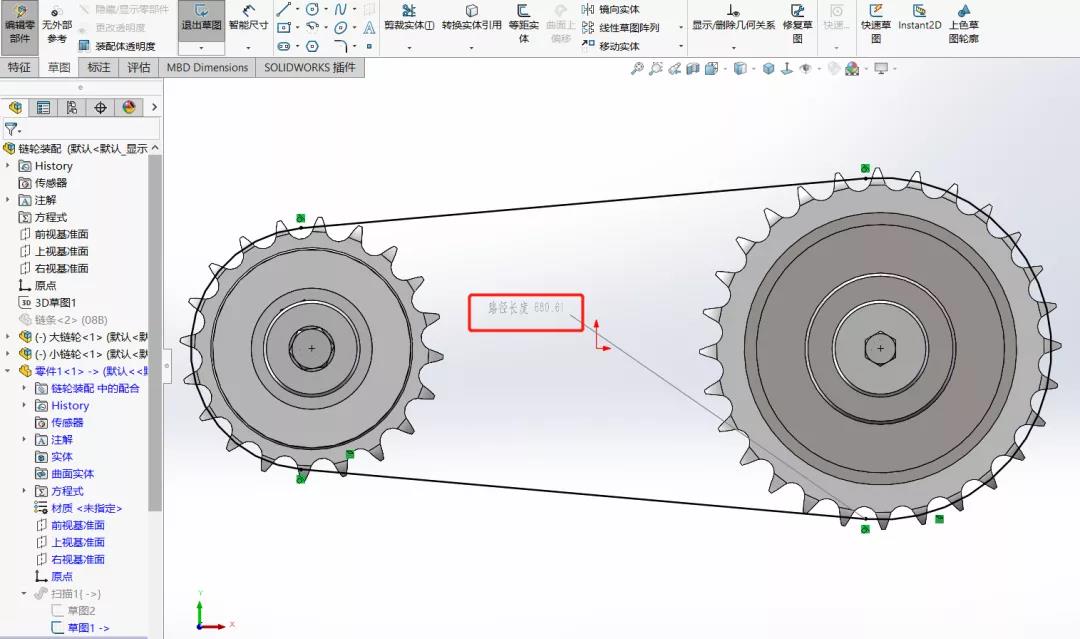

其中的”D1@草图1″是使用路径长度尺寸标注出来的，引用到方程式中进行计算；
节数的计算采用偶数除以2得整数，奇数除以2小数位是0.5的特性进行判断奇偶性。

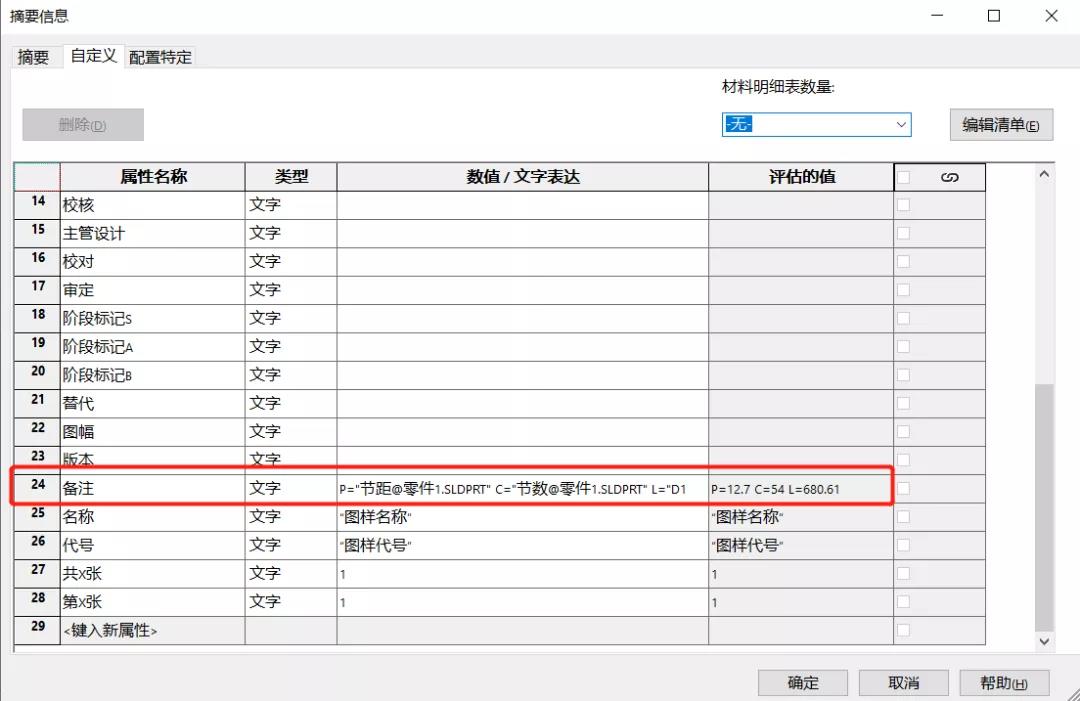

最后在自定义属性中链接节距、节数和链条长度，方便最终出BOM的时候进行统计。

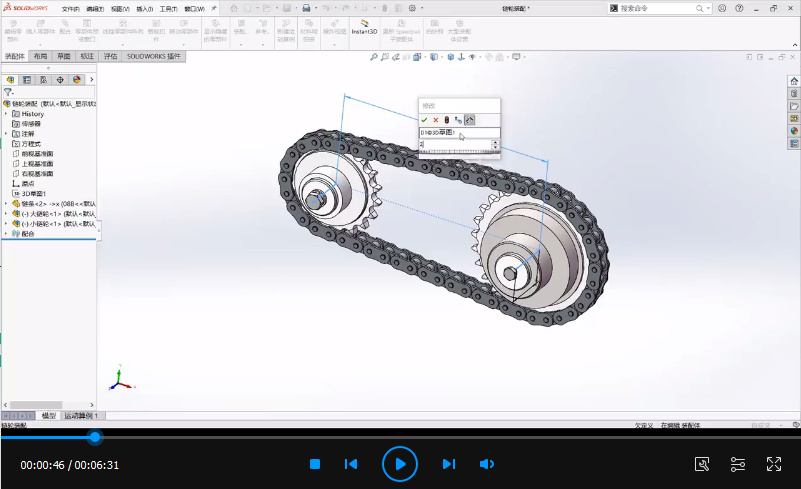

链条参数化设计具体操作，请大家欣赏下面的视频：
