让你相见恨晚的SolidWorks小技巧

在建模方面，式样是一种节省时间的好方法，而不是一次又一次地重新创建相同的几何图形。唯一的问题是，在每个模式实例旁边都有一个模式 是有用的，但是我们怎么做才能最大限度发挥这个功能的作用呢br>

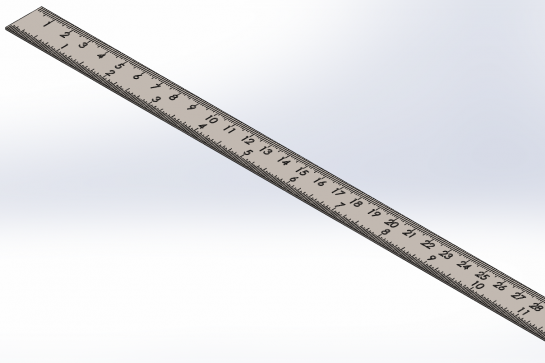

假设我们想创建一个钢尺模型，创建每个单位测量的所有标记并不太难，但是我们如何才能添加数字，而不必为每个数字创建单独的草图们怎样才能得到正确的数字位置呢吧，有了这个把戏，就不再困难了。我们只需要一个草图，包含我们的第一个数字以及“魔术师的秘密”——一个虚拟的维度。

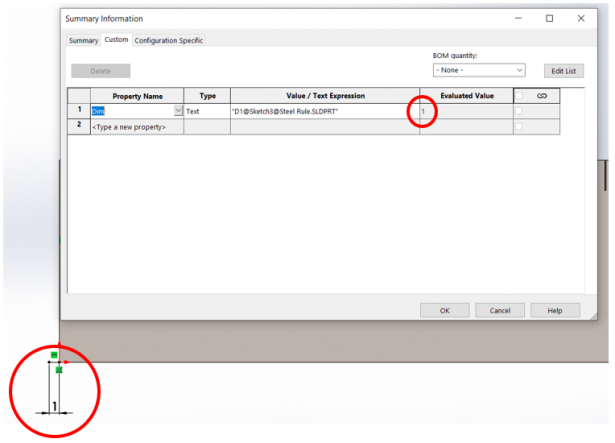

因为从钢尺的公制侧开始，列出的第一个数字是1厘米。因此，我将在草图中添加一条虚拟构造线，并将其标注为一个长度单位。有了虚拟维度，我就可以创建一个链接到此维度的自定义属性（值=1）。

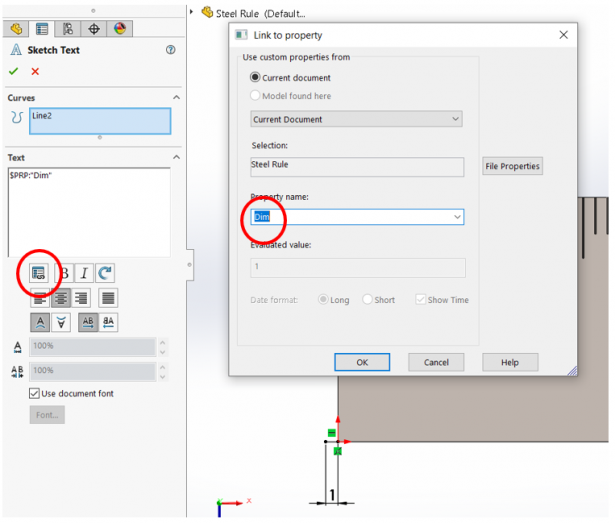

添加此自定义属性后，我们可以返回到同一个草图并为感兴趣的编 添加一些草图文本。但是，在我们键入所需的值之前，我们将使用link to property选项，在这里我们可以访问刚刚创建的自定义属性。

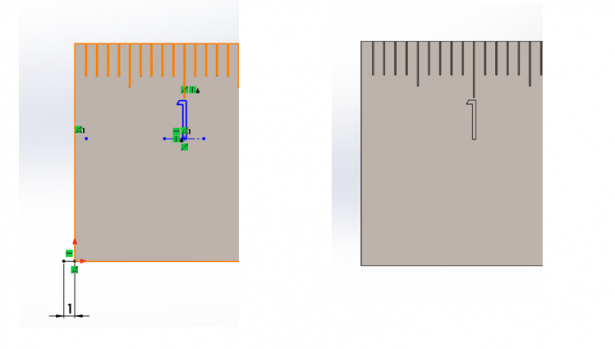

我们甚至可以画一条参考线/曲线来捕捉文本。例如，参考线和“居中对齐文本”选项非常有用。然后把这个数字去掉，我们可以在尺子的表面做一个小切口。
最后，我们可以添加其余的数字，这就是魔术（虚拟维度）发挥作用的地方。使用线性模式，我们可以使用正确的间距和实例数对数字1进行模式化，以完成钢尺。通常情况下，这样的做法会导致数字1一直沿着规则排列。但是，要更改数字，我们可以使用“Instances to Vary”选项。这允许我们选择虚拟维度并将其设置为所需值的增量（在本例中为1）。通过这种设置，我们可以让SOLIDWORKS为我们做计数。

我们甚至可以在整个模型中使用这个方法来完成这种重复过程。

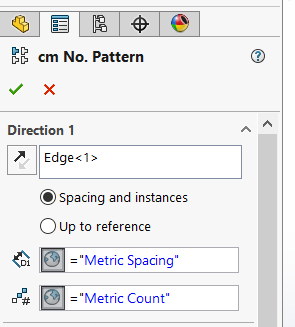

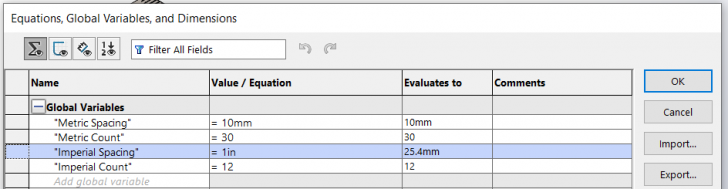

最后，我们可以使用一些全局变量来实现更简单的控制。然后可以使用全局变量来驱动实例计数和间距，这意味着我们可以从单个位置驱动我们的钢尺。

如果你有更多使用SolidWorks的小技巧可以在评论区评论探讨哦！
