建模教程丨只用2个技巧，教你画完一个高尔夫球！

SOLIDWORKS软件提供了大量的建模功能，如果工程师能灵活使用这些功能，就可以绘制得到各式各样的模型。今天我们将为大家分享，如何使用SOLIDWORKS绘制高尔夫球模型。

SOLIDWORKS软件提供了大量的建模功能，如果工程师能灵活使用这些功能，就可以绘制得到各式各样的模型。
今天我们将为大家分享，如何使用SOLIDWORKS绘制高尔夫球模型。
本次建模主要用到2个技巧：圆周阵列和镜像。

  图文版建模过程如下

 Step 1  绘制草图后使用“旋转”命令得到半球体。

1

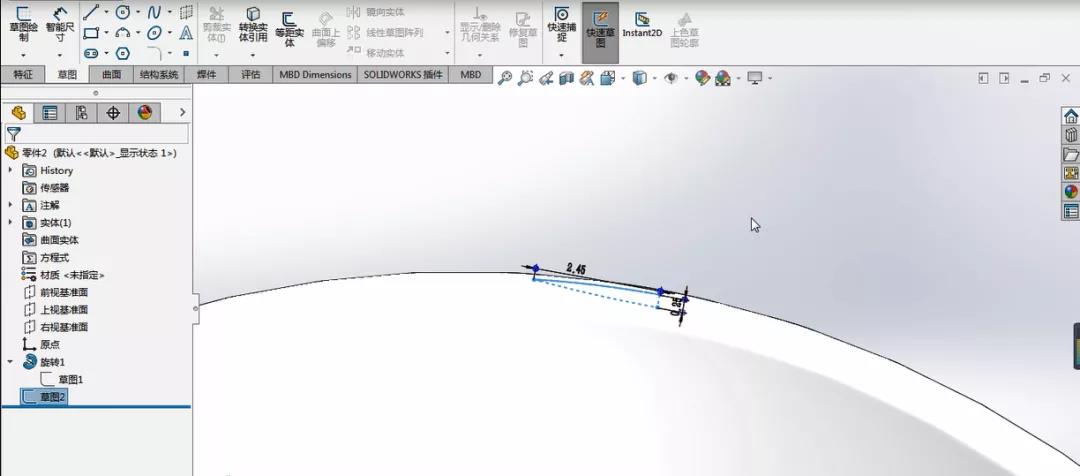

  Step 2  在前视面上绘制草图进行“旋转切除”得到凹坑。

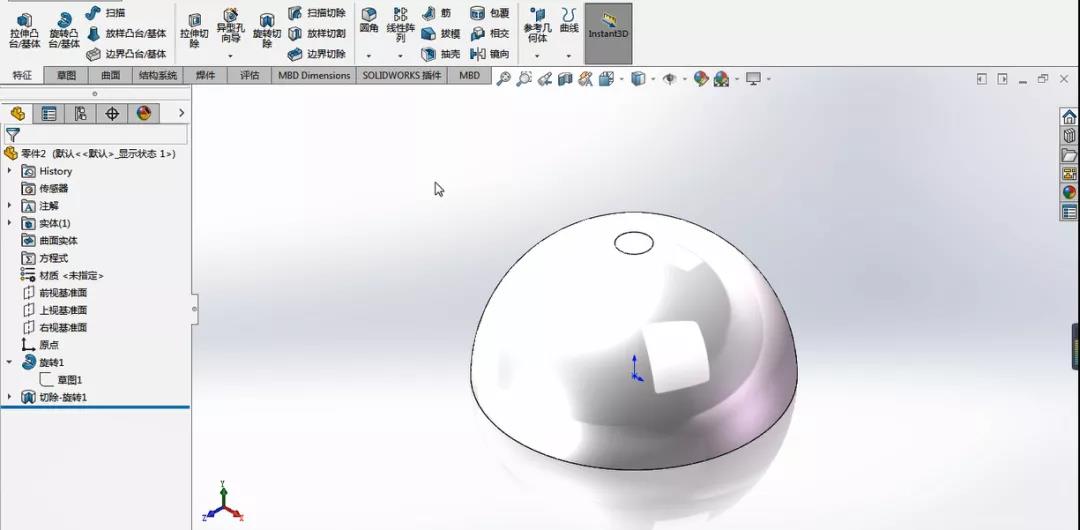

 Step 3  完成以上操作后会得到一个半圆形球体，球体上面有一个凹坑。

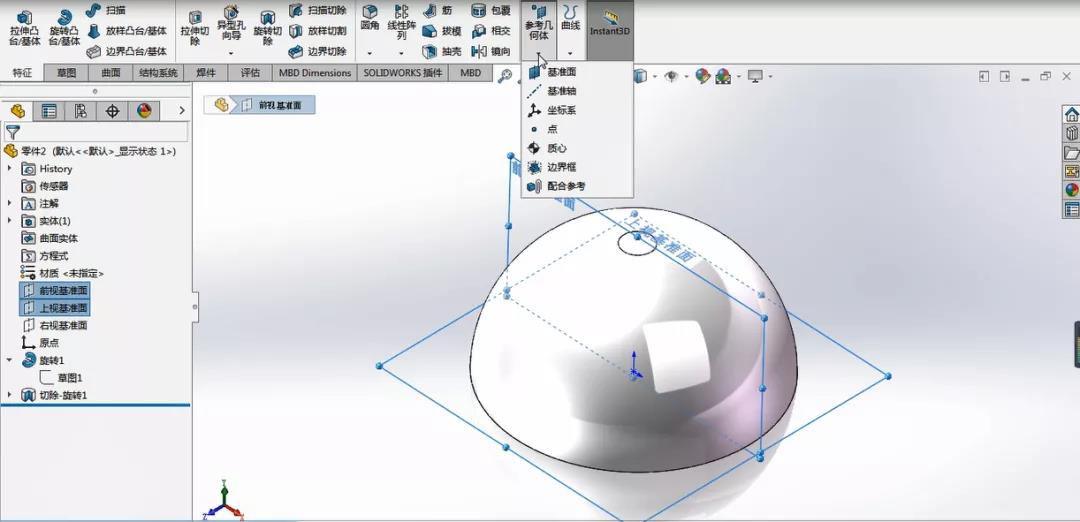

 Step 4  使用前视基准面和上视基准面创建一个基准轴。

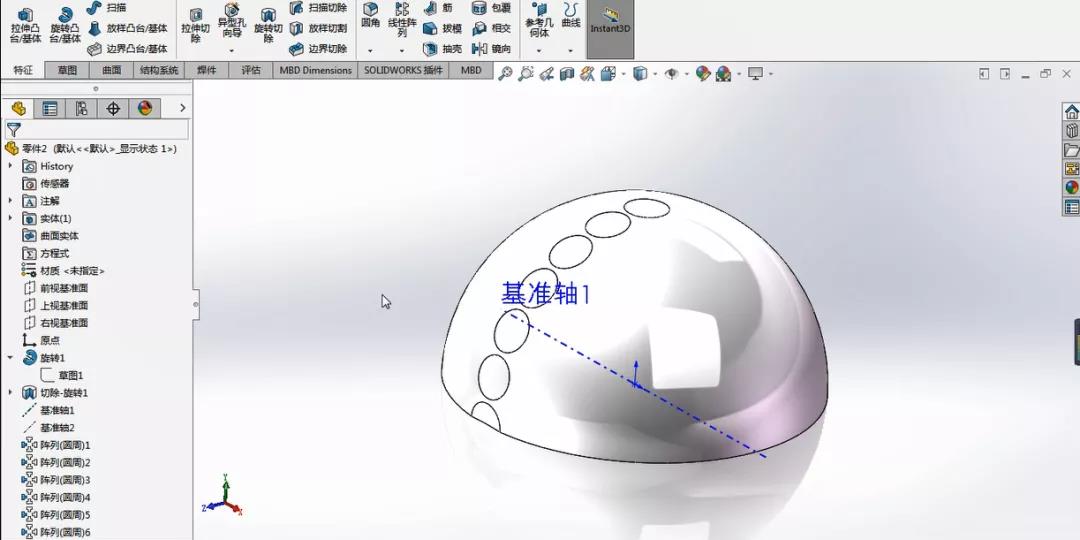

 Step 5  以创建的基准轴为阵列方向，凹坑为特征进行圆周阵列，创建第二个凹坑。

 Step 6  用同样的方法，依次创建第三个，第四个…凹坑。

 Step 7  以基准轴2（或临时轴）为旋转方向，凹坑为特征进行圆周阵列，创建第一圈凹坑。

 Step 8  用同样的方法，创建第二圈凹坑。每圈凹坑阵列密度不一样，所以需要分开进行。

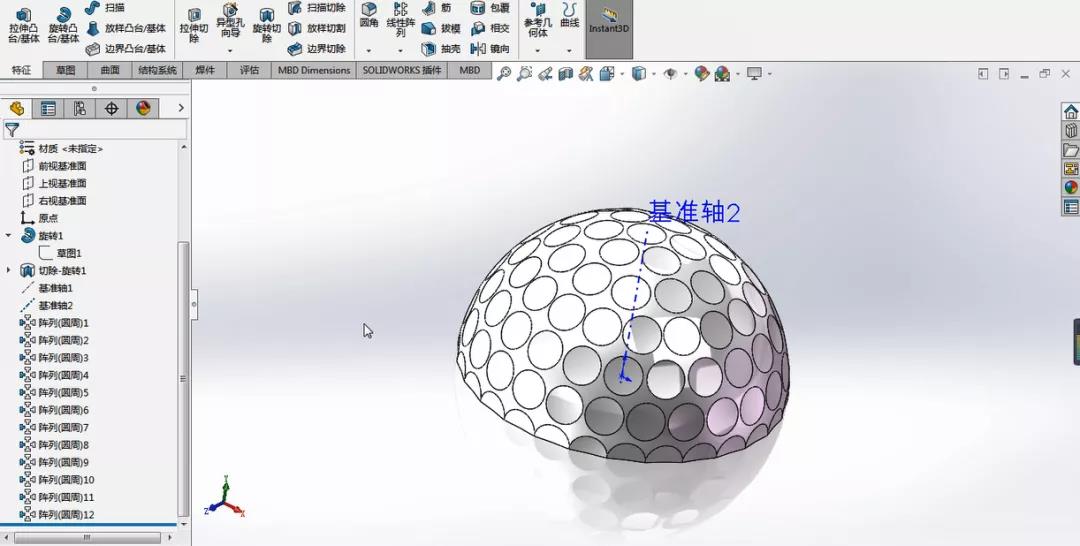

 Step 9  用同样的方法，依次创建第三圈，第四圈…凹坑。

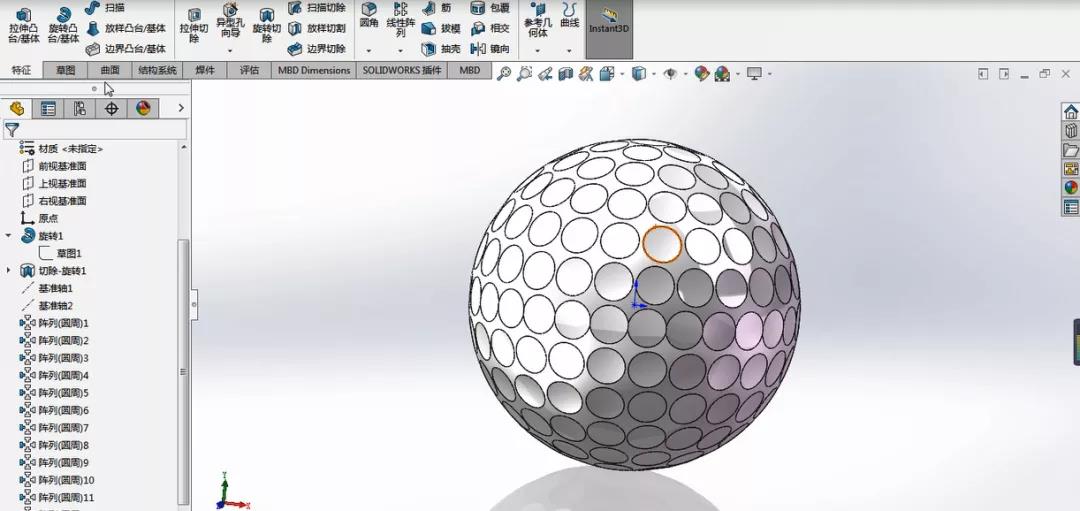

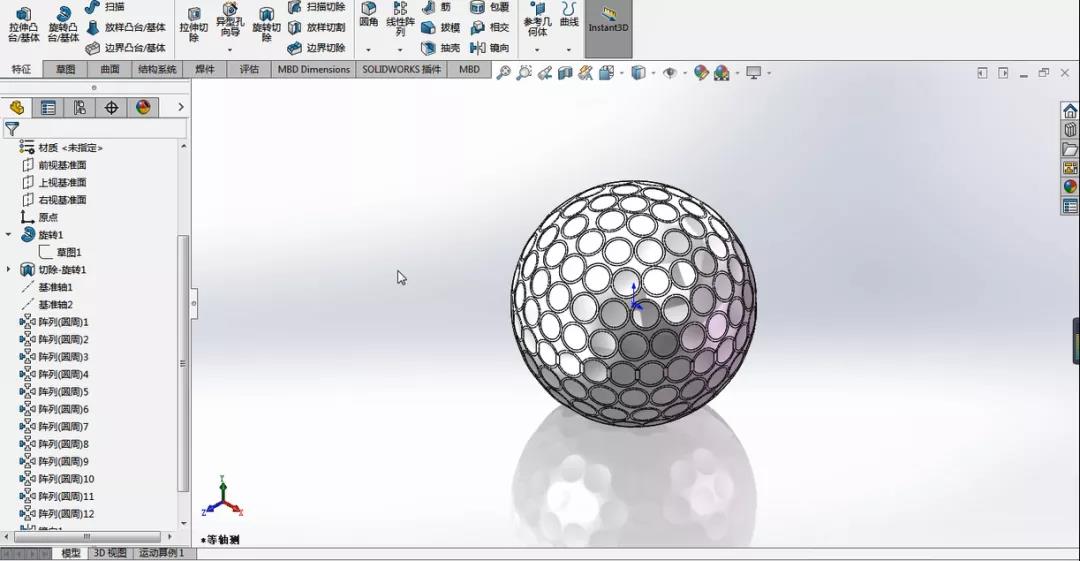

 Step 10  使用镜像命令，得到完整的高尔夫球。

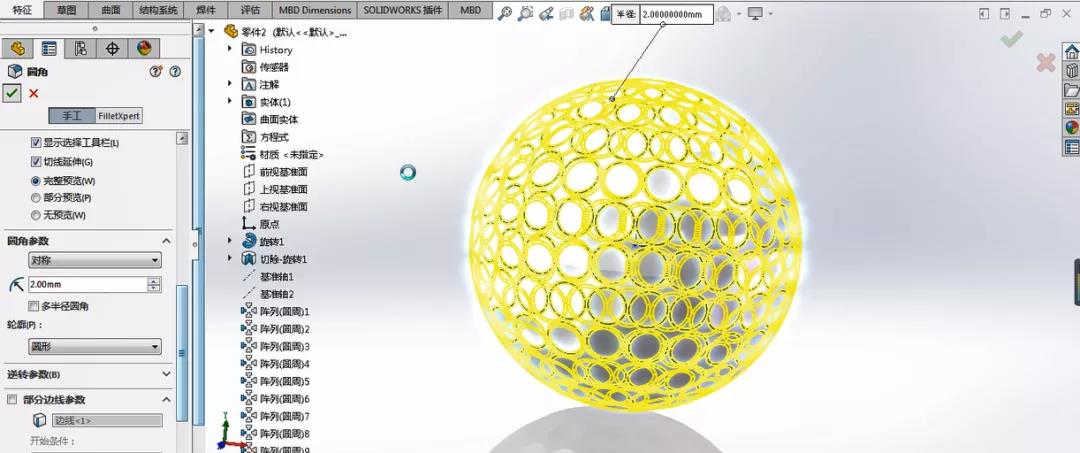

 Step 11  对凹坑边缘进行圆角，使用快速选择工具一键选择所有凹坑边线。

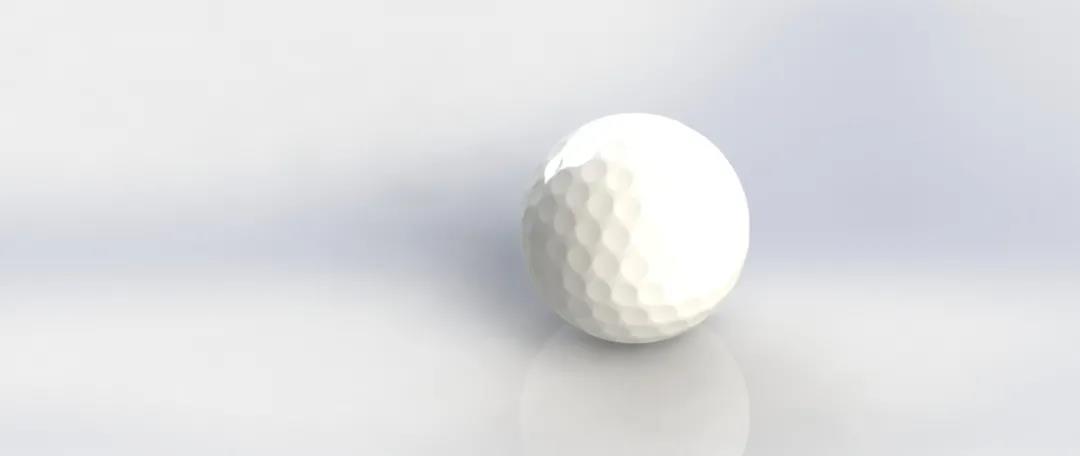

 Step 12  完成整个模型。
