零基础教程！CAD图纸浏览器CST CAD Navigator新手入门十连call

近期，CadsoftTools发布了一款价格合理且易于使用的CAD软件

支持的文件格式

• CAD格式： AutoCADWG（2.5到2018年为止），DXF;
• 向量格式： PDF，SVG，CGM，GBR，PLT，HPGL，HGL，HG，HPG，PLO，HP，HP1，HP2，HP3，HPGL2，HPP，GL，GL2，PRN，SPL，RTL，PCL;
• 3D格式： IGES，IGS，STEP，STP，STL，X_T，X_B，SLDPRT，SAT，FSAT，SAB，OBJ，BREP，SMT，IPT；
• 栅格格式： PNG，BMP，JPG，JPEG，TIF，TIFF，GIF。

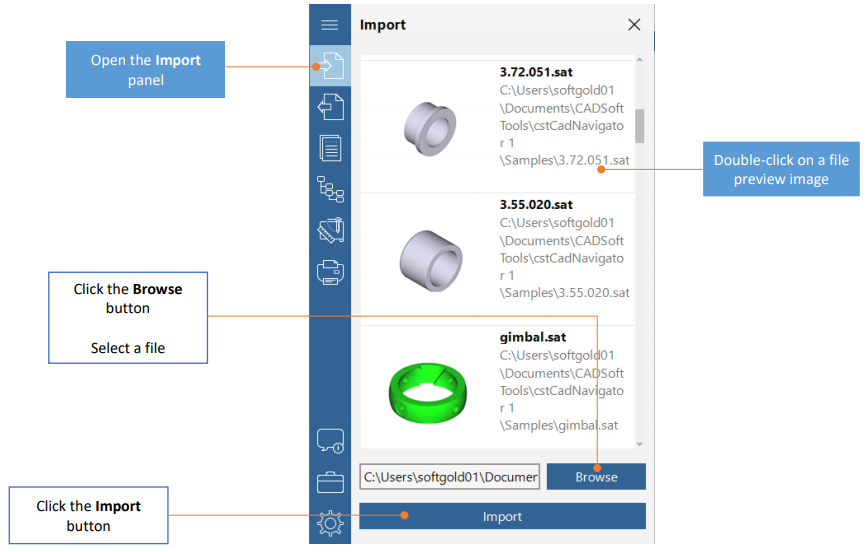

如何打开一个文件/strong>

第一次运行CST CAD导航仪时，点击浏览，选择您的文件，然后点击打开。在随后的程序运行中，会显示您最近的文件。要查看其中一个文件，请双击它或选择它并单击导入。

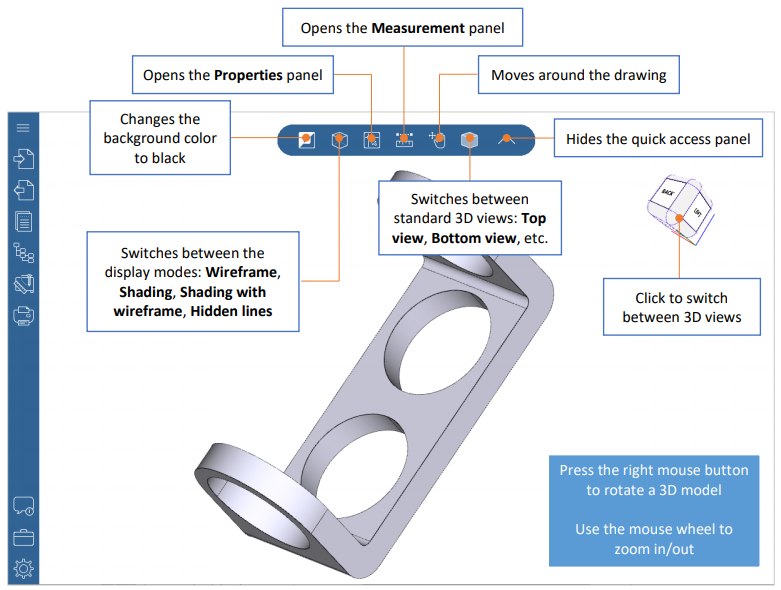

如何在文件中导航/strong>

CST CAD导航仪可以快速浏览您的2D图纸或3D模型。

允许导出哪些格式/strong>

CST CAD Navigator可以将文件保存为以下格式。

• CAD格式：DWG (2000, 2004, 2010版本), DXF: DWG（2000、2004、2010版本），DXF。
• 矢量图格式：PDF, CGM, SVG, SWF, HPGL/2。PDF, CGM, SVG, SWF, HPGL/2.
• 3D格式：IGES、STEP、STL IGES、STEP、STL、OBJ、ACIS。
• 栅格格式：JPG、JPEG、BMP、TIFF、TIF、GIF、PNG。

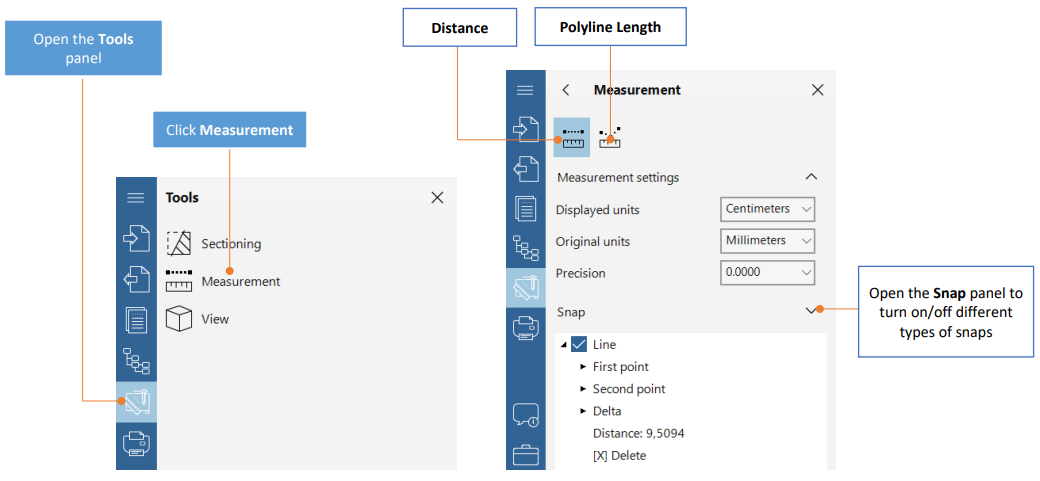

如何测量2D图纸/strong>

CST CAD Navigator提供了两个测量工具来测量2D文件。距离和多线长度。使用 “距离 “工具，可以得到两点之间的距离。使用 “多段线长度 “工具，可以得到多段线零件的长度、总长度或面积。

如何获得3D图形的尺寸/strong>

CST CAD Navigator提供了三种测量工具来获取3D模型的尺寸。距离、边缘、边缘/圆之间的距离。

使用 “距离 “工具，可以得到两点之间的距离、点与面之间的距离、两个平行面之间的距离。使用 “边缘 “工具，可以得到边缘的长度和圆或圆弧的半径。

使用 “边/圆之间的距离 “工具，可以得到两个平行边之间的距离或两个圆心之间的距离。

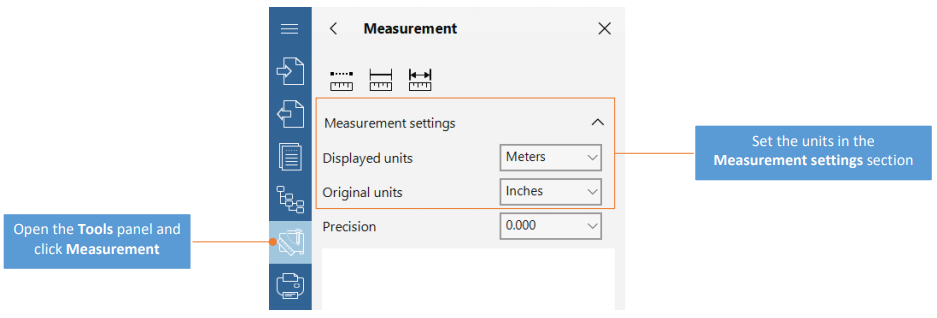

如何更改测量单位/strong>

在 “测量设置 “中，可以更改测量单位，设置图纸/3D模型的原始单位。(创建的单位)和希望显示测量结果的单位。

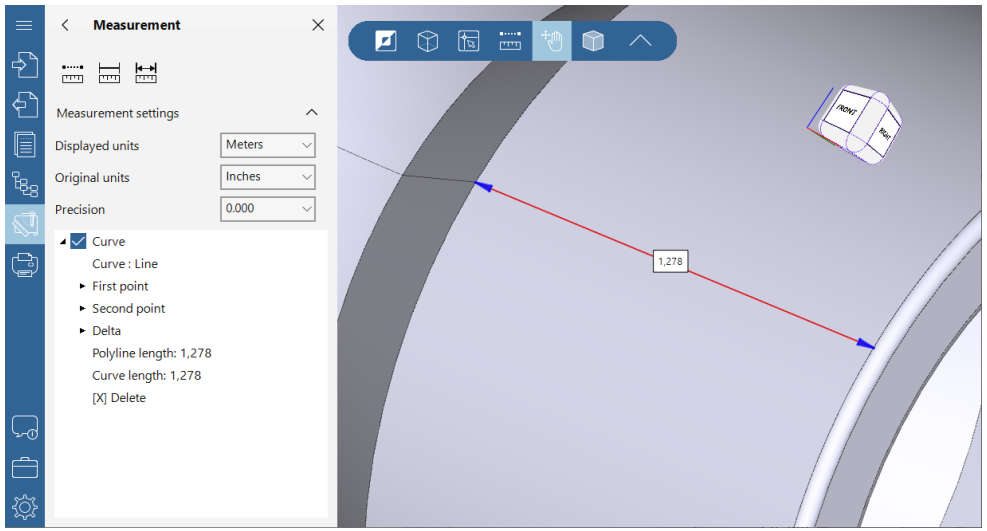

如何求出两点间距离/strong>

激活 “距离 “工具，然后点击指定3D模型上的第一和第二点。结果将显示在左边的测量面板和3D模型本身。

如何创建一个模型的部分视图/strong>

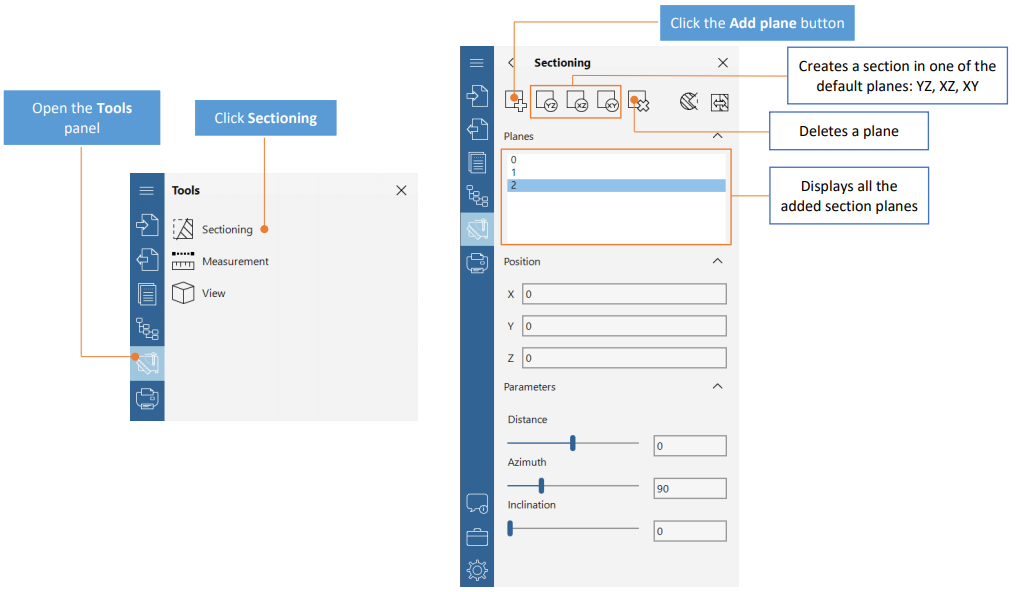

CST CAD导航仪有一个动态剖面工具。在它的帮助下，您可以创建一个三维模型的剖面图，并查看其隐藏的元素。节段不会修改几何体，并且是完全可定制的。

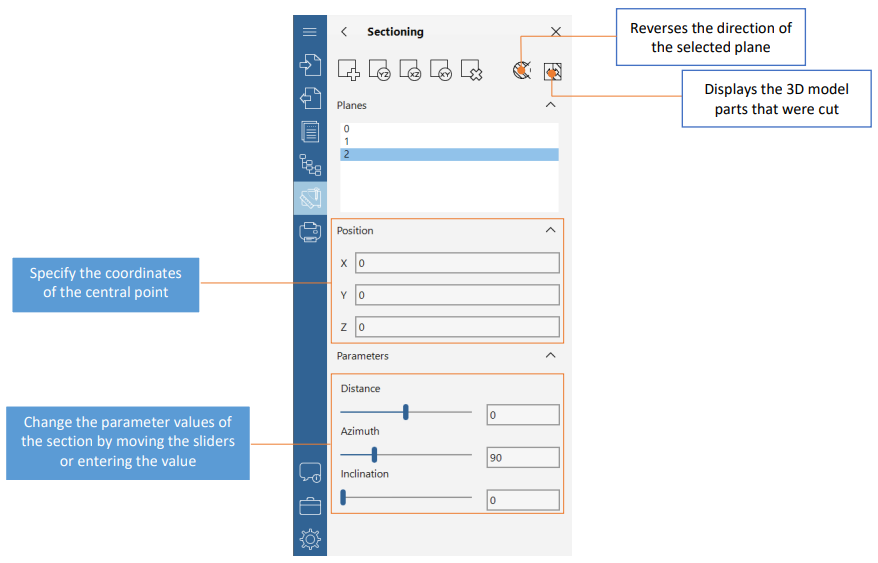

如何调整剖面平面的位置/strong>

若要调整剖面平面的位置，请移动滑块或指定X、Y、Z字段中中心点的坐标。

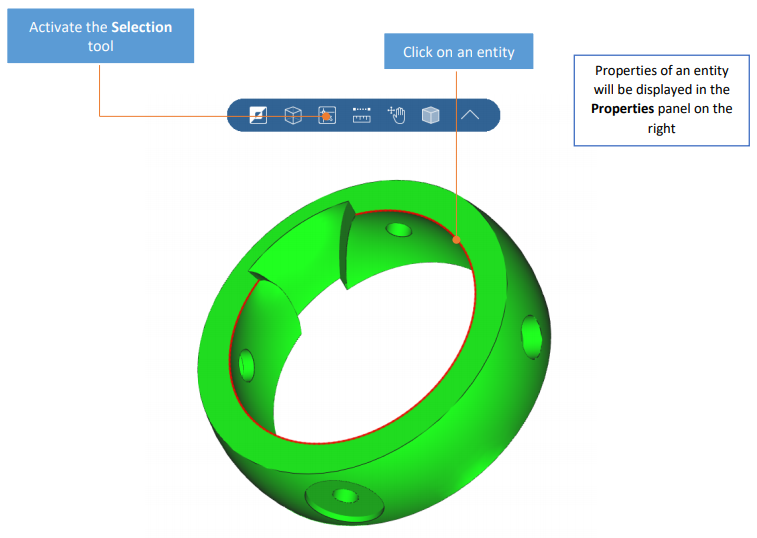

如何看到一个实体的属性/strong>

要查看对象的属性，请使用“快速访问”工具栏中的“选择”工具。

如何打印文件/strong>

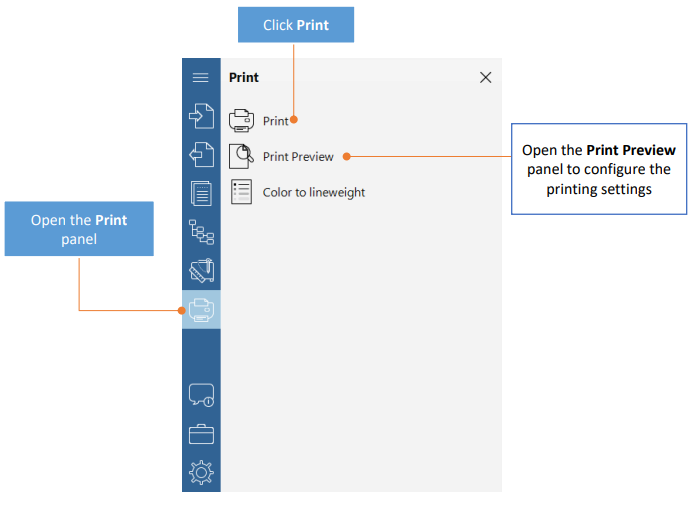

CST CAD导航可以配置打印设置和打印文件。

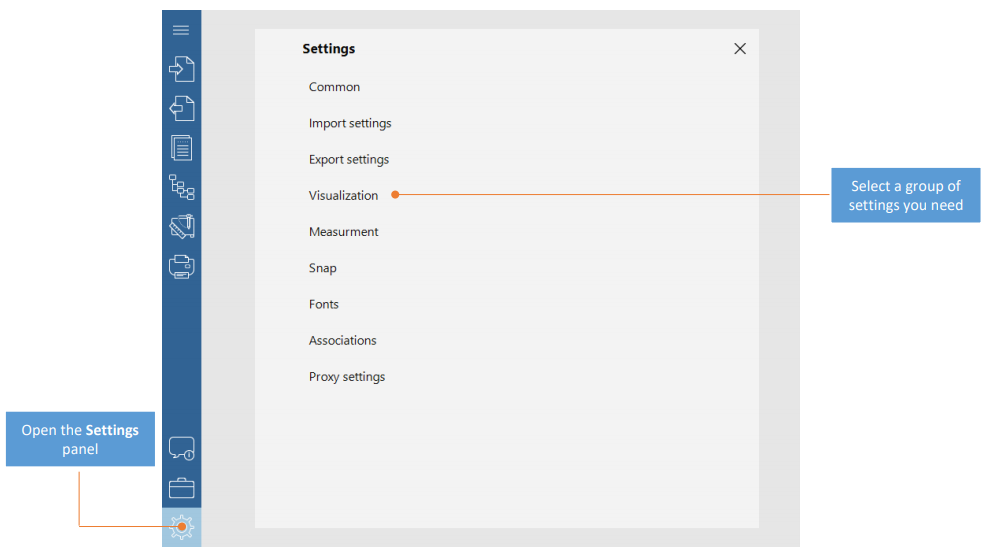

如何配置设置/strong>

您可以自定义CST CAD导航，使其更好地适合您的需要。
