Solidworks实体曲面一起出工程图时曲面不显示 ，有办法解决吗？
曲面，也称为实体曲面，默认情况下不显示在图形上。即使它们在零件中可见！在本技巧中，我们解释了如何在图形上显示这些曲面。

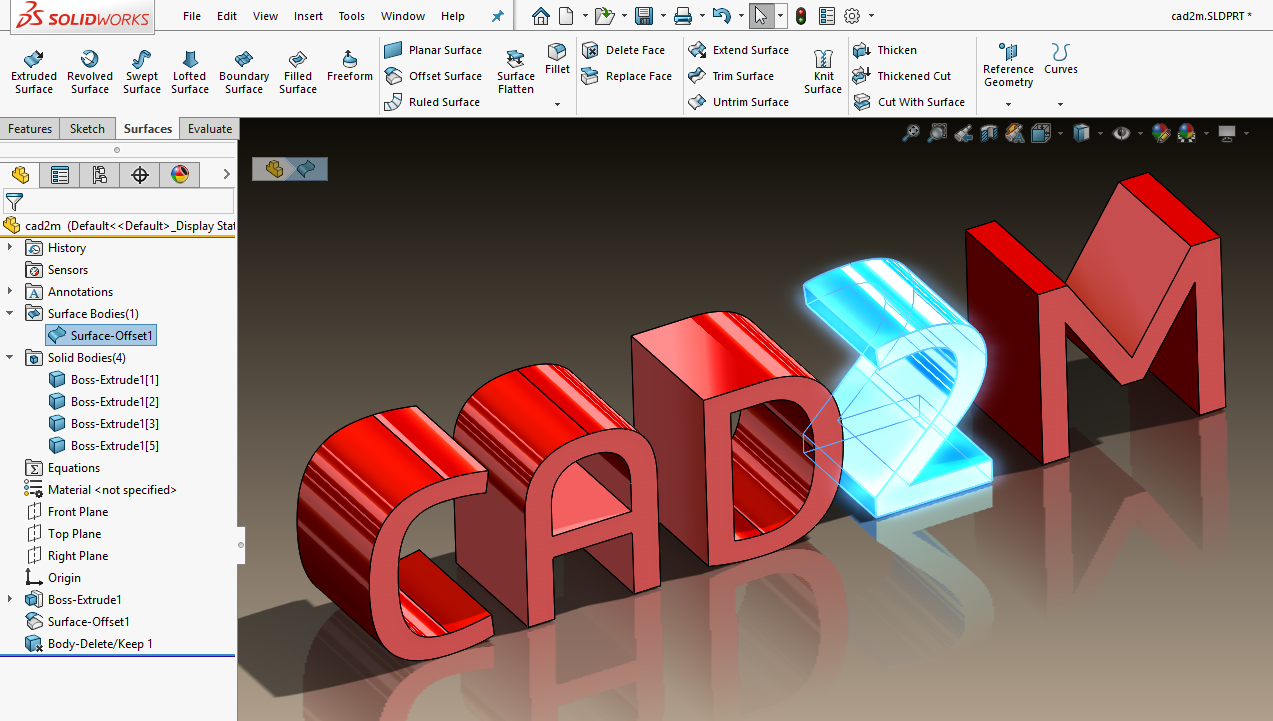

下例显示了5个实体。字母是实体，数字2是实体曲面，也可以在树中看到。

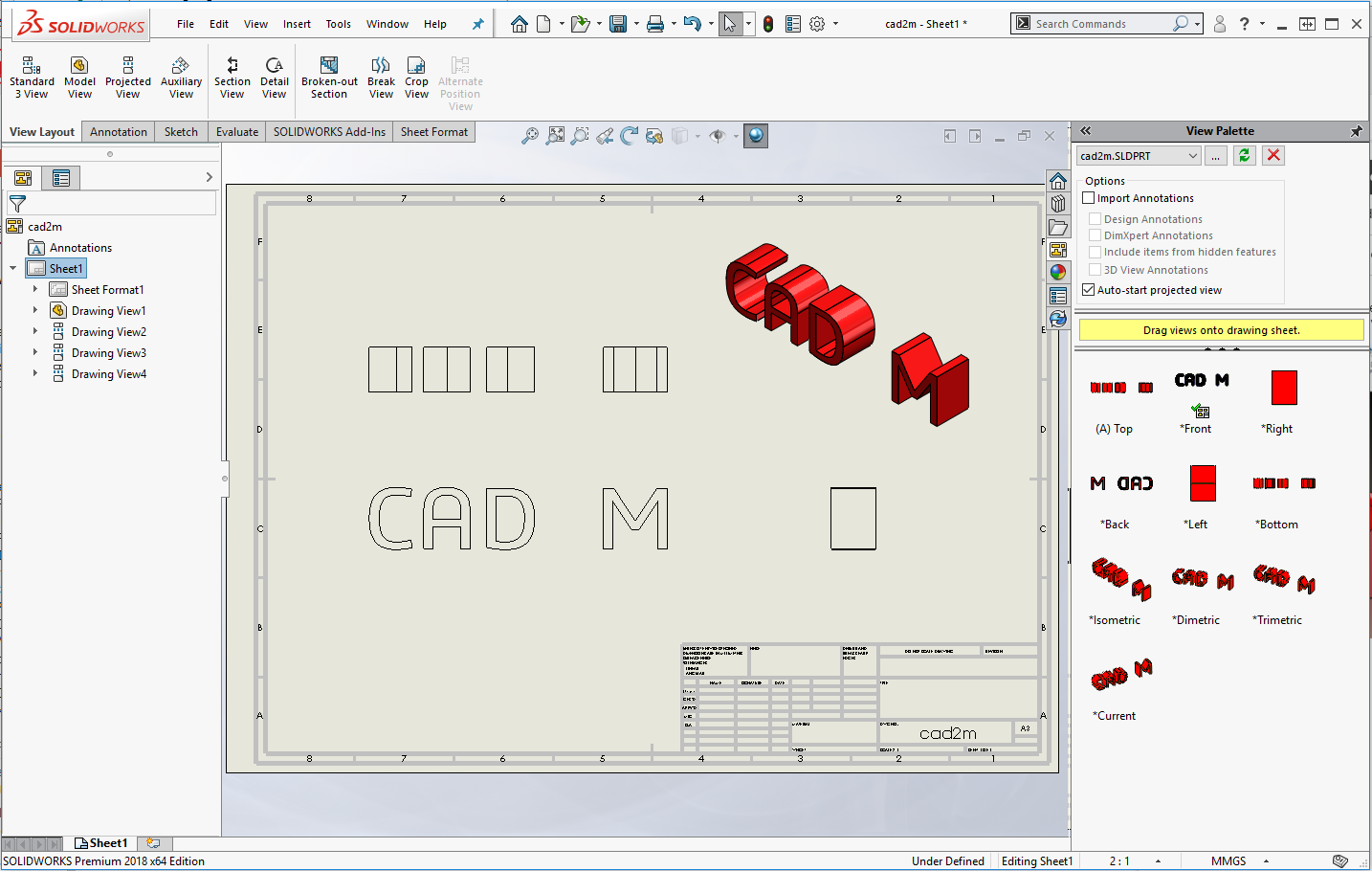

如果我们将此零件放在图纸上，则看不到实体曲面：

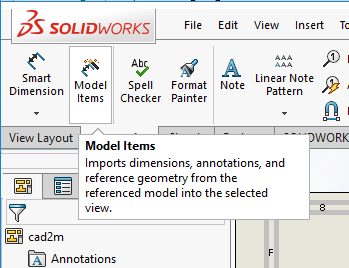

实体曲面在工程图环境中被视为“参考几何”，就像之后添加的“平面”和“轴”一样。仍然可以通过“ 注释”>“ 模型项”功能 导入曲面。

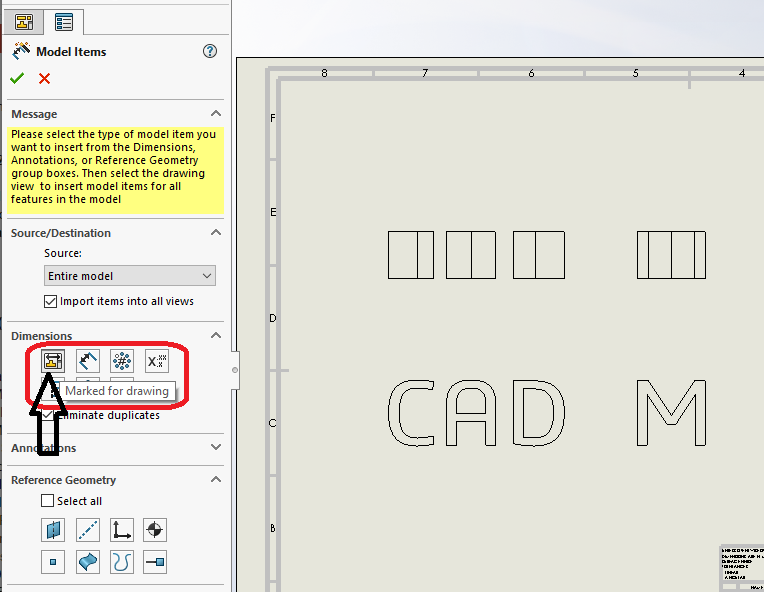

然后在“ 参考几何”上选择“曲面” 。

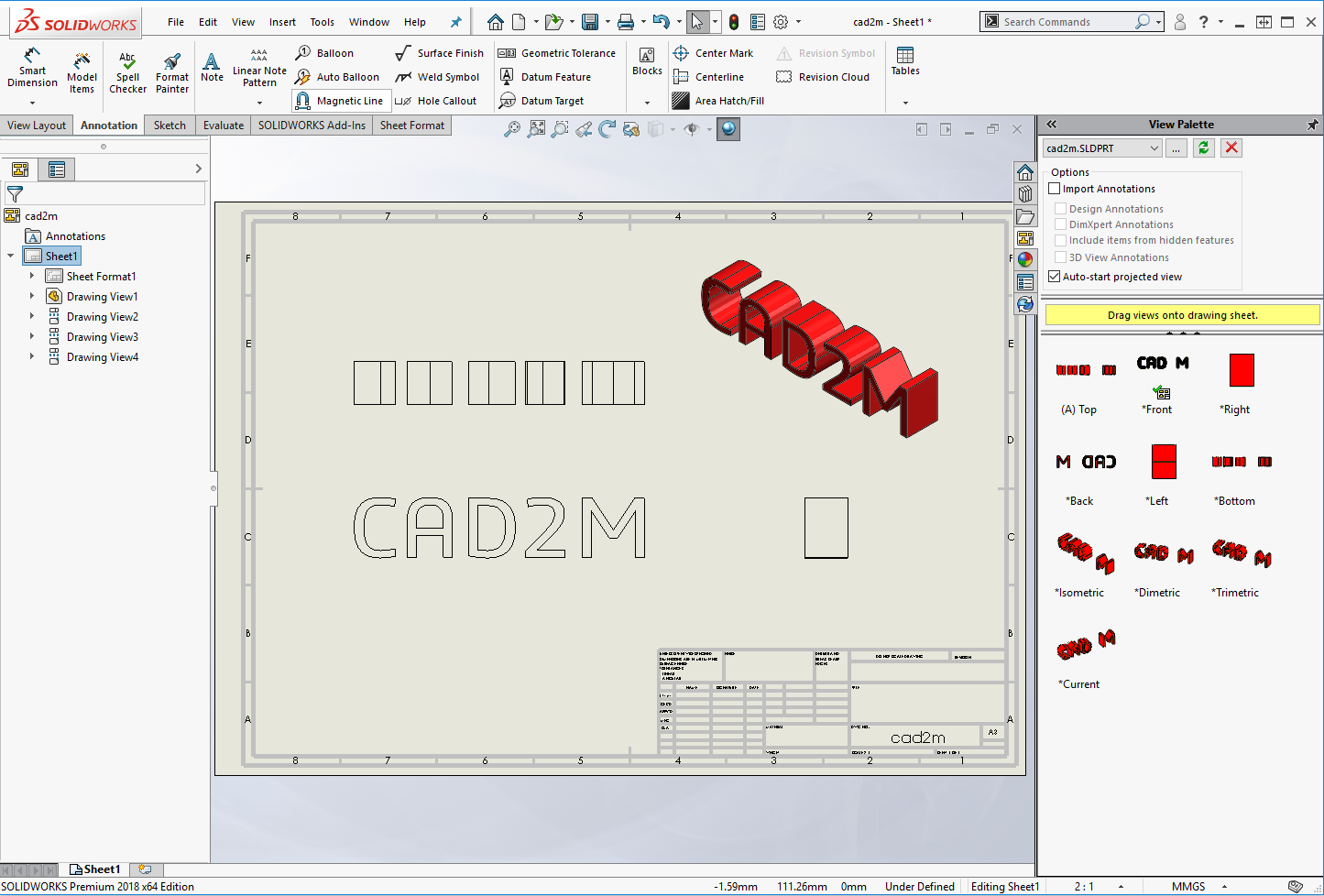

接受“导入注释”功能后，数字“2”将可见：
