SOLIDWORKS焊接工具可用于在单一的多体零件文件中，使用具有各种端部条件的多个型材的部件创建3D结构。由于可以使用任何封闭型材，该工具不限于焊接金属应用。焊接件可以用于任何东西，从机器框架和栏杆到野餐桌和花园大棚。在本指南中，我们将介绍在SOLIDWORKS中创建焊接件设计的基础知识、焊接件型材和焊接件工具。
SOLIDWORKS焊接工具可用于在单一的多体零件文件中，使用具有各种端部条件的多个型材的部件创建3D结构。由于可以使用任何封闭型材，该工具不限于焊接金属应用。焊接件可以用于任何东西，从机器框架和栏杆到野餐桌和花园大棚。在本指南中，我们将介绍在SOLIDWORKS中创建焊接件设计的基础知识、焊接件型材和焊接件工具。
在SOLIDWORKS内部，我绘制了一个线框。本例中的草图，3DSketch1，是一个三维草图。如果您不熟悉三维草图，您也可以在多个平面上使用二维草图。你用来创建所需设计的任何线框草图方法都可以使用。
在CommandManager中添加SOLIDWORKS焊接标签

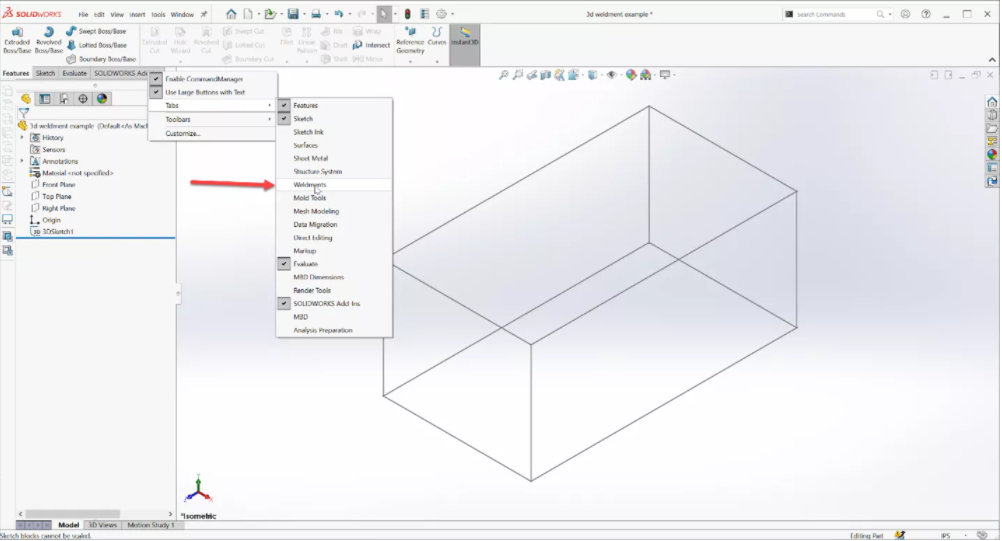

在CommandManager中添加焊件标签，可以更快地创建三维草图，添加和修剪焊件，以及添加桁架和焊珠。操作如下，右击CommandManager中的Tabs区域，进入该菜单并选Weldments。

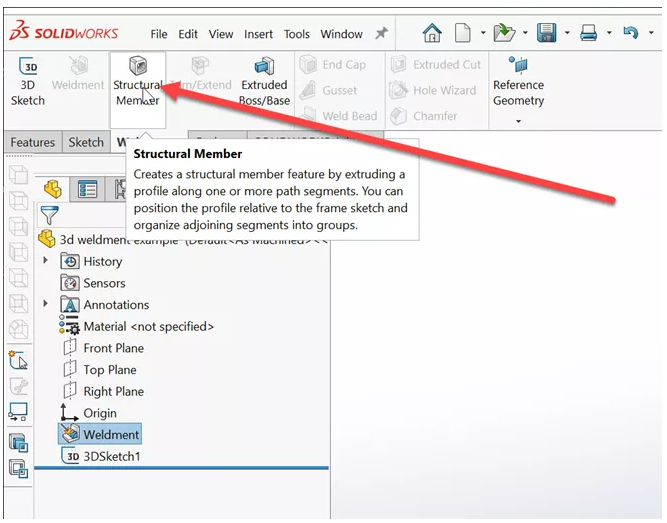

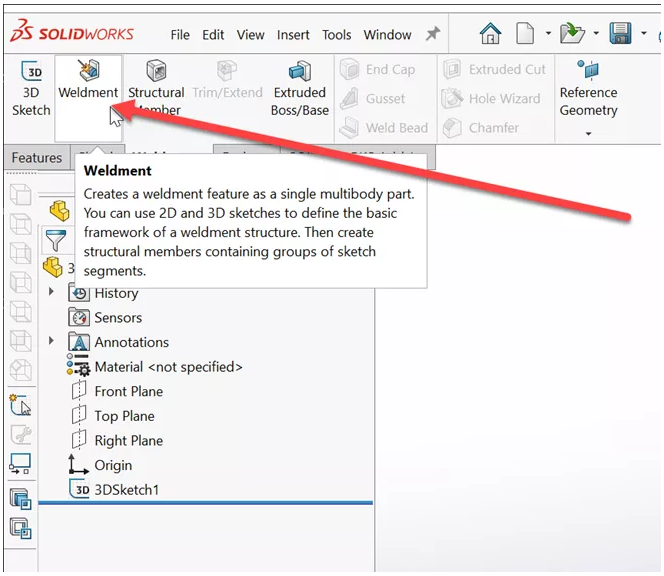

现在，焊缝标签已经被添加到CommandManager中，我们可以把它变成一个焊缝，开始添加结构件。

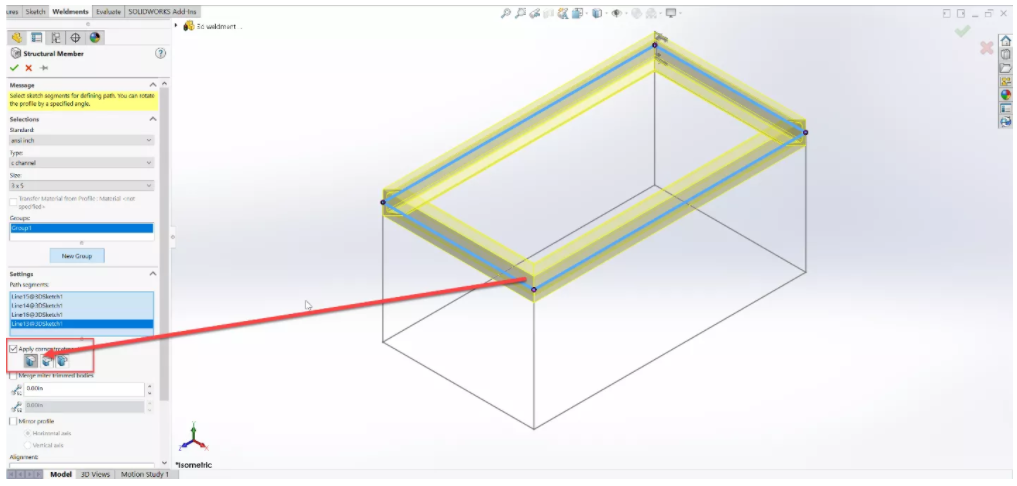

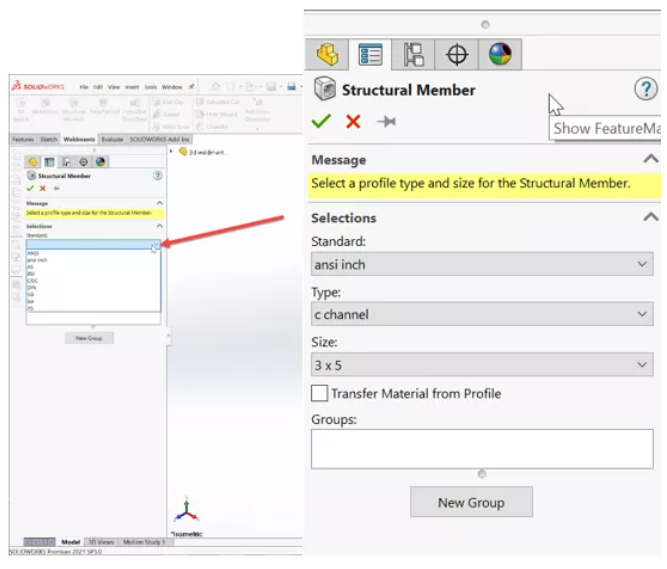

在结构杆件命令中，选择标准、类型和尺寸以将杆件添加到先前创建的草图。

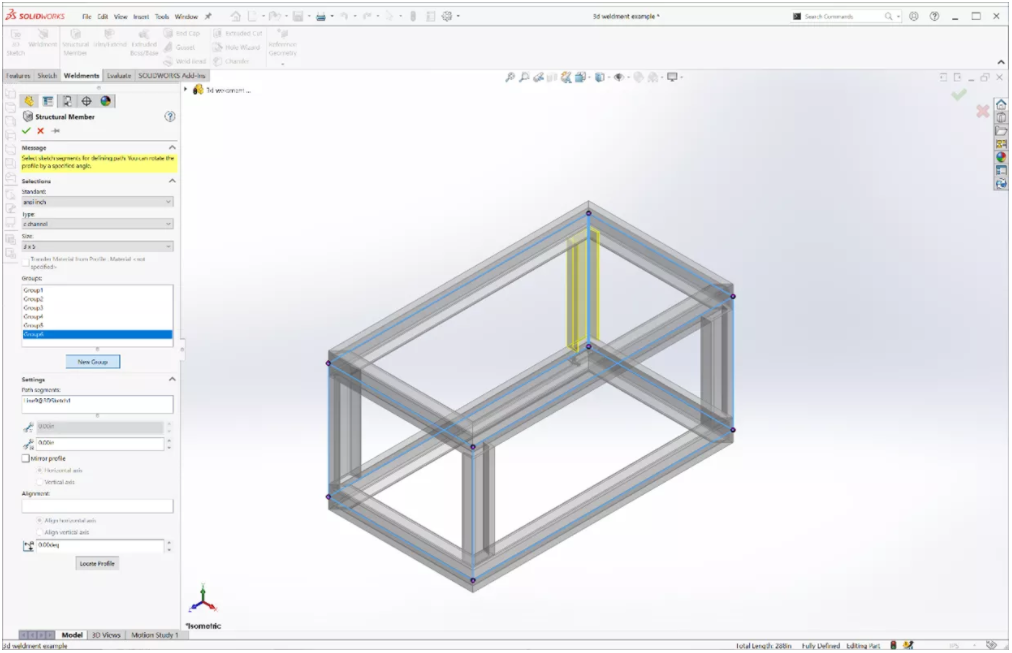

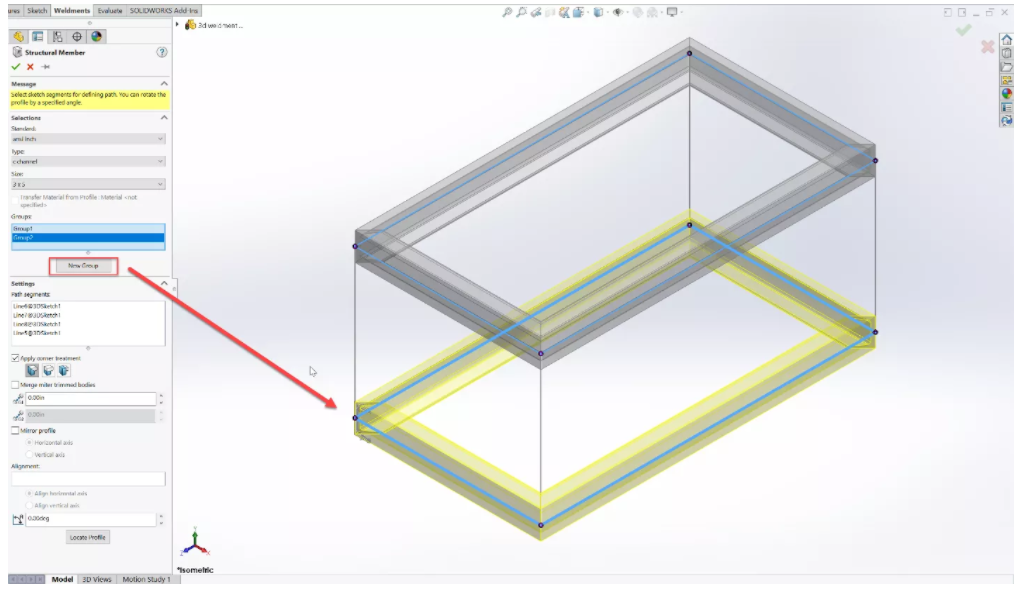

垂直焊件轮廓不能与现有组中的任何一个进行分组，因为它们不是连续选择路径的一部分。相反，每个垂直腿都需要添加到自己的单独组中，因为每个垂直腿都需要旋转/镜像并重新定位以正确放置轮廓。

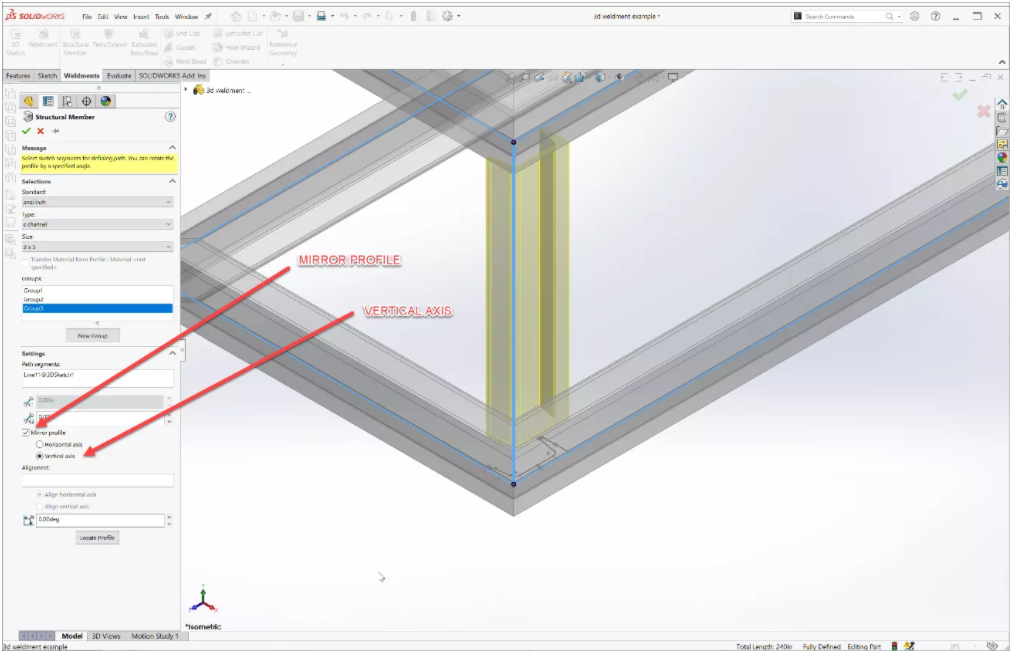

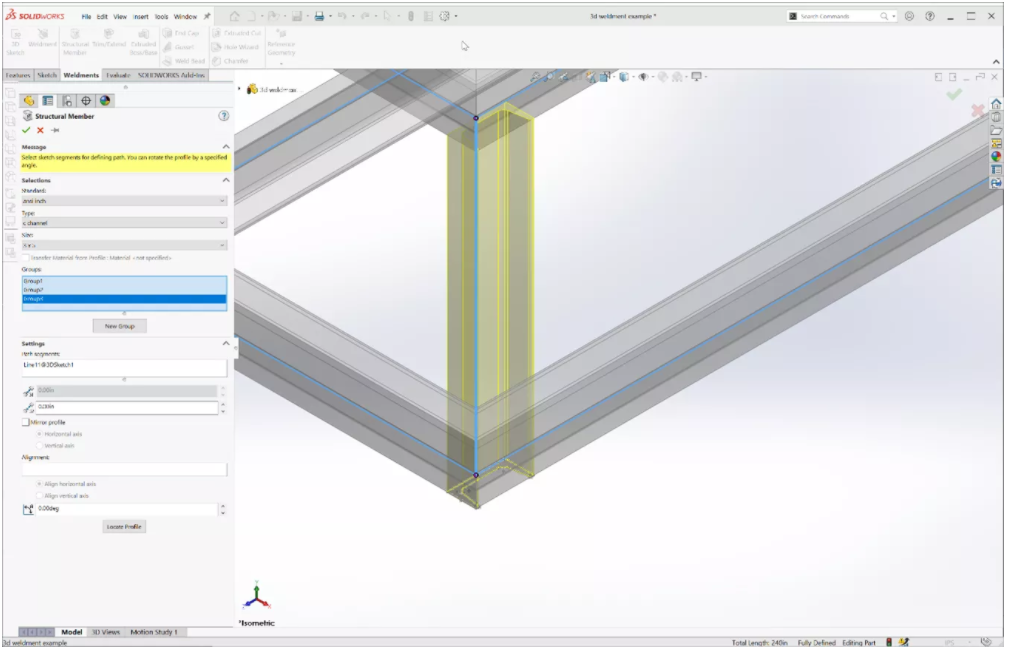

在这种情况下，上述屏幕截图中的默认方向不正确。使用定位轮廓按钮重新定位轮廓草图并使用镜像和垂直轴来帮助反转轮廓并定位它。在这种情况下也可以使用以特定角度旋转的选项。
在这种情况下，上述屏幕截图中的默认方向不正确。使用定位轮廓按钮重新定位轮廓草图并“使用镜像”和“垂直轴”来帮助反转轮廓并定位它。在这种情况下也可以使用以特定角度旋转的选项。
修剪/延伸命令
现在我们已经介绍了添加结构构件的基础知识，我们可以看一下修剪/延伸命令。

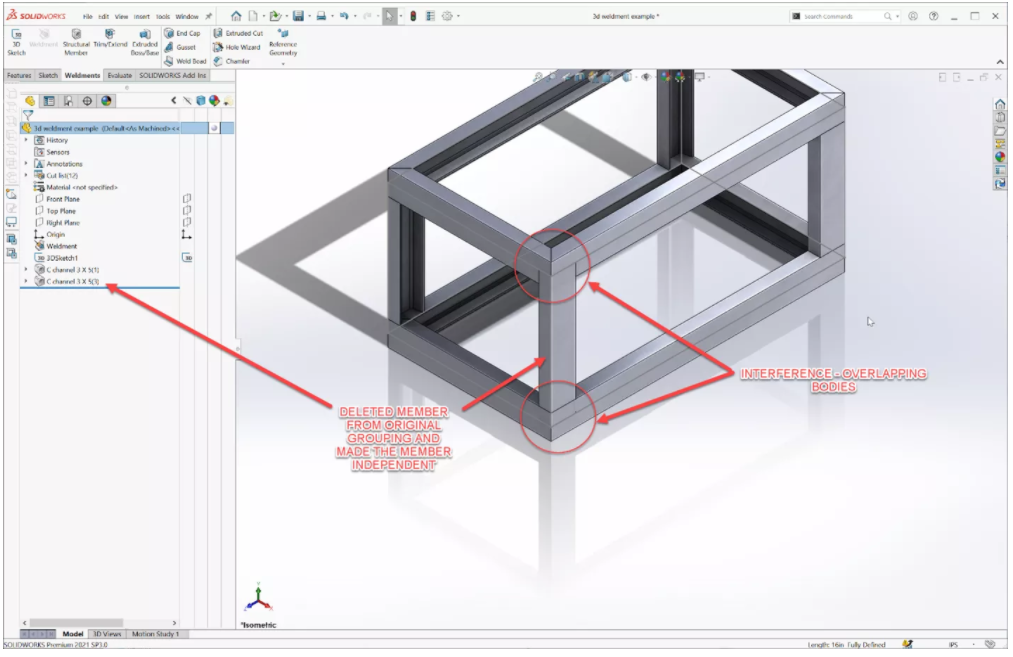

在此示例中，我删除了一个垂直成员，然后将该成员作为单独的特征添加回模型中。
在这个例子中，我已经删除了其中一个垂直构件，然后将该构件作为一个单独的特征重新添加到模型中。

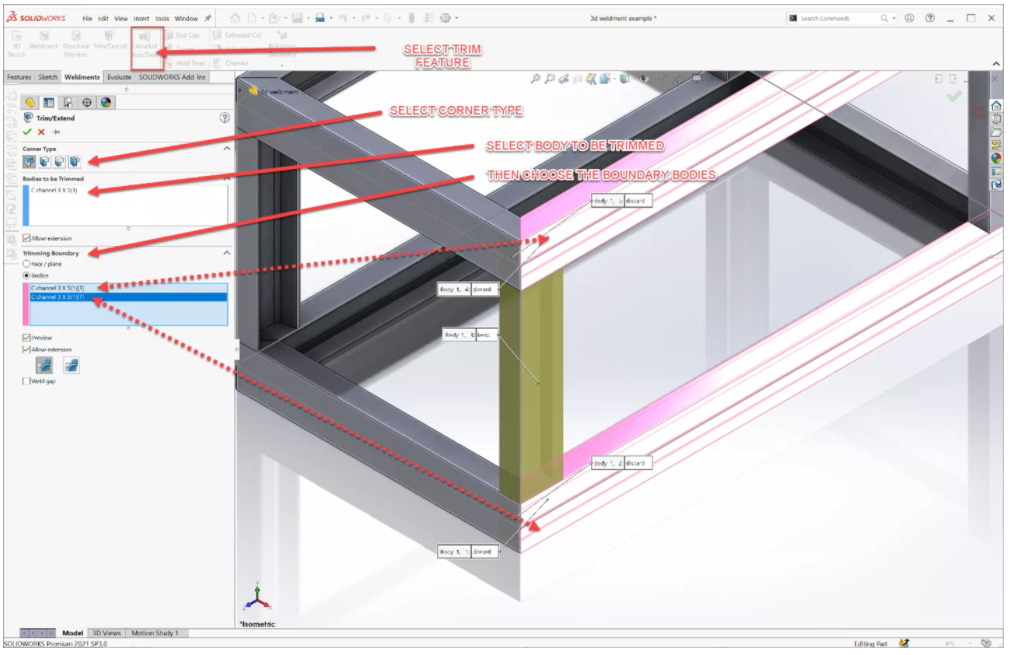

我选择了焊件修剪/延伸命令，选择垂直构件作为要修剪的主体，选择水平构件作为边界或结束条件。我们可以选择一个实体或使用一个面/平面来定义修剪边界。在此示例中，任何一个都将产生相同的结果。
这两种选择的区别是，一个平面会共享到平面的端面条件，而体可以设置为与非平面的表面轮廓相匹配。
选择构件的顶面（在上面的图片中突出显示），会出现小的弹出窗口。点击一下就可以切换保留或丢弃哪个。

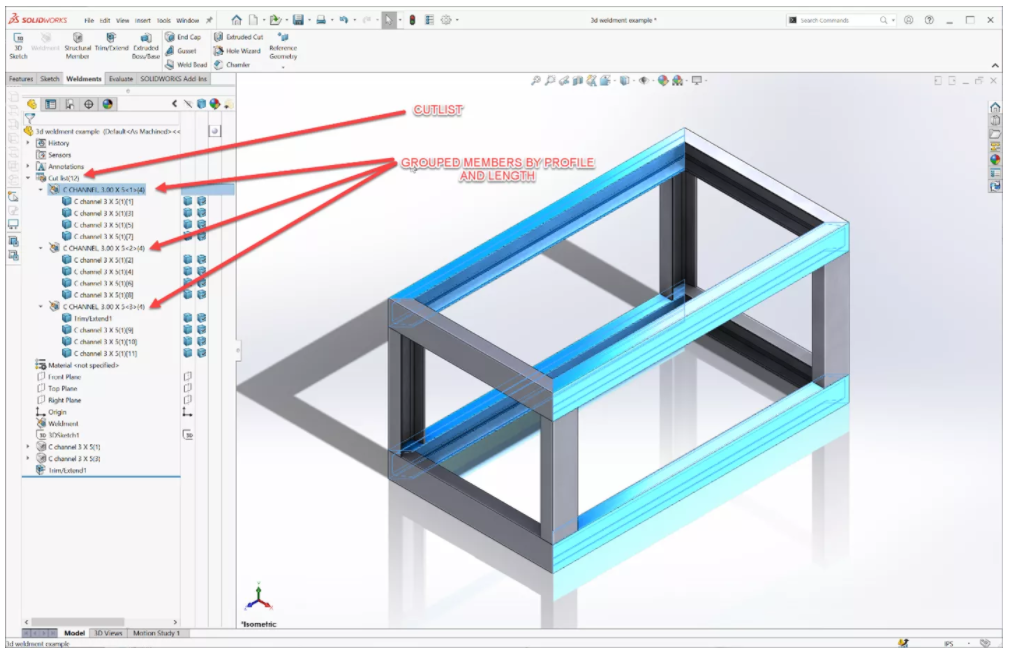

在FeatureManager设计树中，有一个用于该焊接结构件的切割清单文件夹。这个切割清单包含了我们需要的所有信息，以表示焊件的BOM（材料清单），它可以在图纸上用来显示常见的结构件和长度。
右键单击该文件夹并设置更新选项以手动更新Cut List（自动更新让SOLIDWORKS在发生变化时更新切割清单）。
附加提示
- 直线和圆弧可用于线框，但不能用于样条线。
- 可以将自定义焊件轮廓添加或导入到焊件库中。
