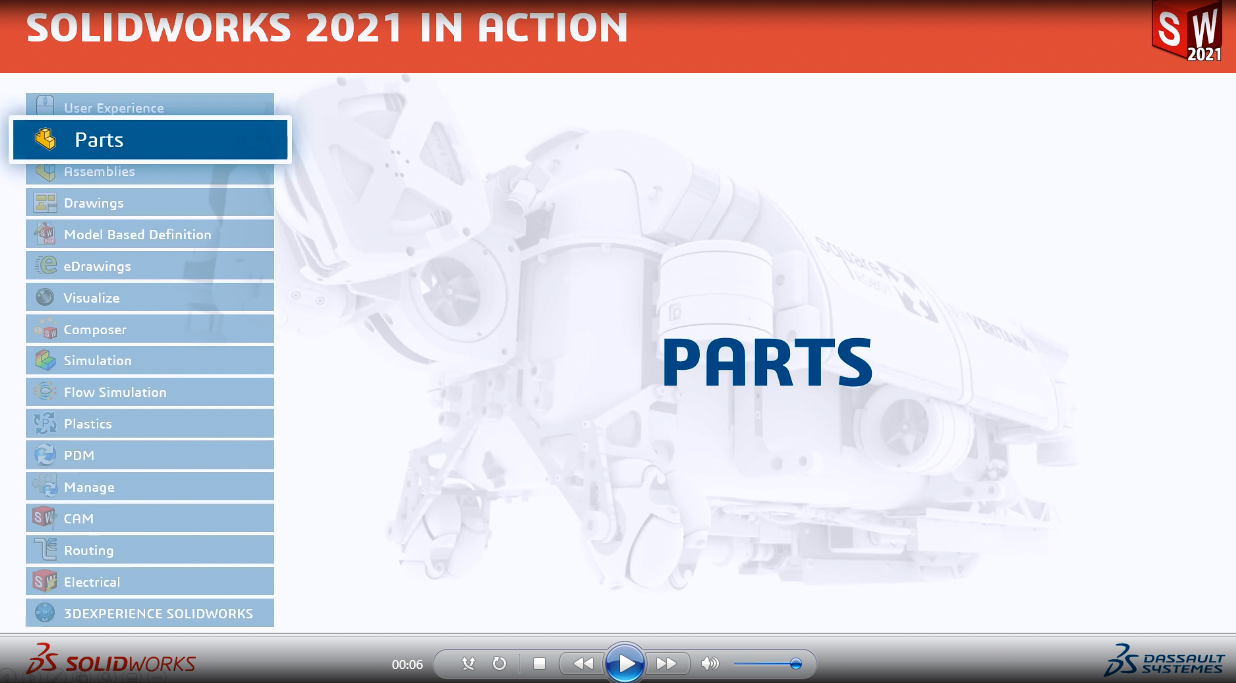

新增功能：SOLIDWORKS零件更新

?在处理SOLIDWORKS钣金零件时，我们一直能够在像下图这样的弧形边缘上创建边缘法兰，但仅限于源自平面的弧形边缘。现在，在SOLIDWORKS 2021 中，可以从源自非平面的弧形边缘创建边缘凸缘，例如弯曲区域的边缘凸缘。

查看会议详情

使用钣金SOLIDWORKS零件

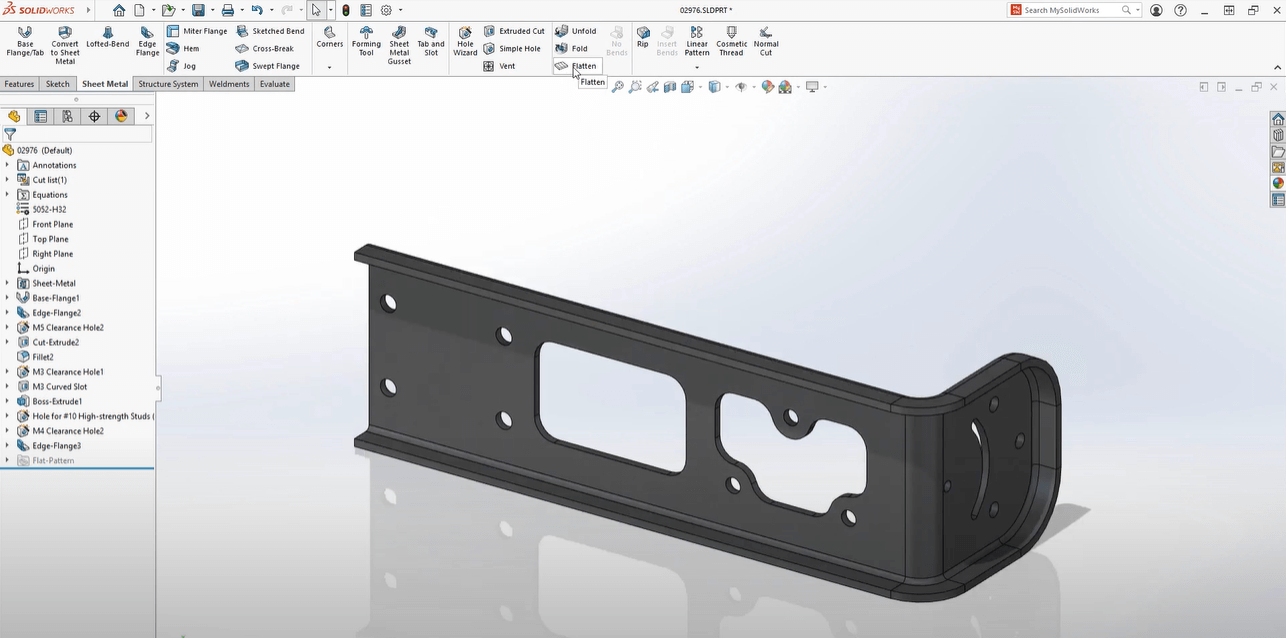

在处理SOLIDWORKS钣金零件时，我们一直能够在像下图这样的弧形边缘上创建边缘法兰，但仅限于源自平面的弧形边缘。现在，在SOLIDWORKS 2021 中，可以从源自非平面的弧形边缘创建边缘凸缘，例如弯曲区域的边缘凸缘。

预览显示边缘法兰将如何在零件周围全部创建。熟悉的法兰定制工具可以帮助定义边缘法兰，如长度、角度、法兰长度尺寸方法和法兰位置。这种新的边缘法兰能为角度支架提供刚度。此外，这种边缘法兰可以进行平坦化处理，可以对细节进行处理或导出到DXF进行制作。

SOLIDWORKS 3MF导入/导出增强功能

继续往下看，这个LED灯组件包含各种颜色、应用纹理和透明度的部件，需要进行3D打印。现在在SOLIDWORKS 2021中，对3MF文件的导出和导入的支持变得更好了。现在，导出时支持颜色、纹理和透明度。这些信息存储在3MF文件中，以便用于制造或其他应用。

在SOLIDWORKS 2021中打开3MF文件时，现在可以支持更多的外观。当导入3MF文件作为图形体时，现在可以将每面和每顶点着色，以及纹理和透明度可视化。快速成型制造的能力和普及程度不断提高，SOLIDWORKS将继续在SOLIDWORKS 2021及以后的版本中打磨这些技术。

焊接环境下的SOLIDWORKS零件

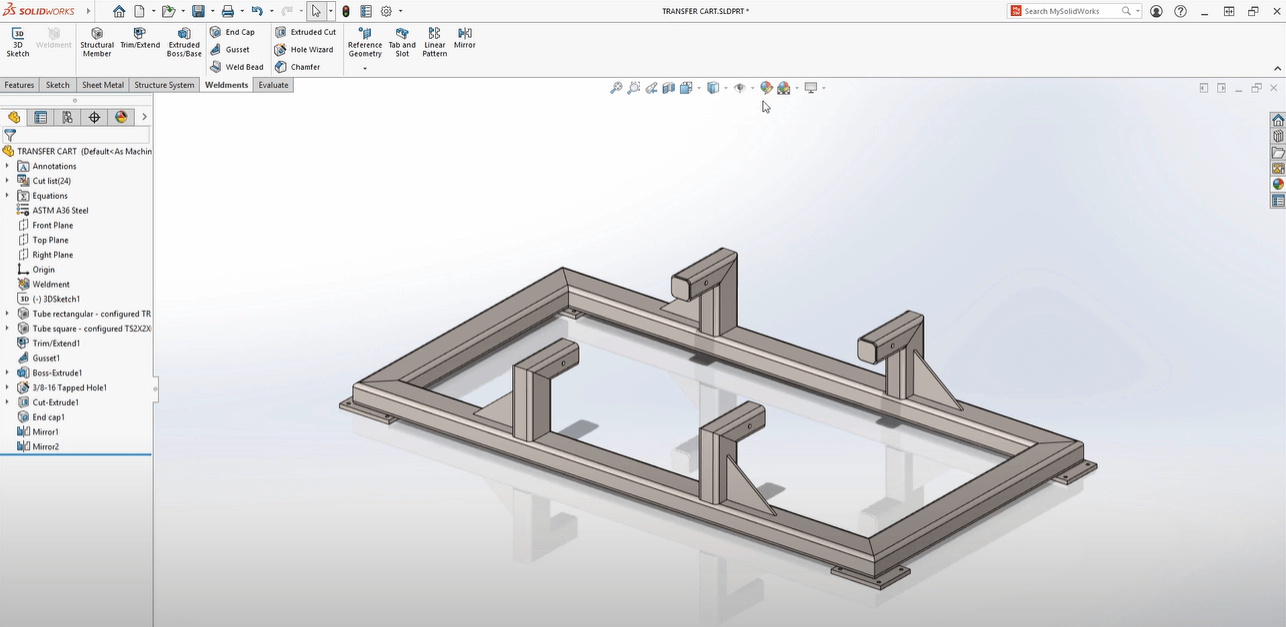

在焊工环境中工作时，通常会使用各种尺寸的焊工构件，这个焊架中的水平管是2×2的方形截面，垂直截面是3×2的矩形截面。焊件 “Trim/Extend “工具用来修剪管子之间的对接，角型有多种选择。两端对接修剪决定了一个管子如何修剪到另一个管子，而斜角修剪则将两个管子之间的角度一分为二，形成一个等角斜角修剪。由于这些管子的外形不同，所以等角斜切不能产生我们想要的结果。在SOLIDWORKS 2021中，有一个新的斜角修剪选项，即Flush Mitre，它就是这样做的。它对管子进行了修剪，使它们平齐相接。其他垂直构件是镜像的，因此它们也会更新。

我们来看看广场机器人的 页。在这里，我们可以了解到他们的产品，以及他们的举措，但我们真正想要的是这个 页的banner中的颜色。现在在SOLIDWORKS 2021中，有一个选项可以轻松选择调色板上没有的颜色。只要在屏幕上的任何区域拖动滴管图标，滴管下的颜色就会应用到选区中。对于这个焊接体的垂直构件，我们希望有不同的颜色。让我们选择其中的几个机构，再次将滴管拖动到标志中的橙色，将其应用到机构上。新的颜色选择器可以在屏幕上显示的任何图像上工作，包括来自流行的涂料供应商和颜色系统 站的颜色。

自定义属性

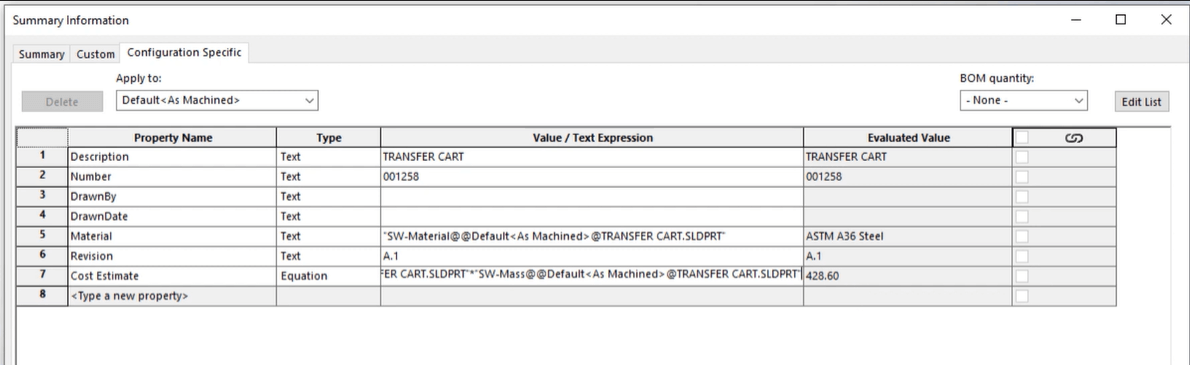

自定义属性是存储文档信息的好方法，如描述、创建日期或材料。可以利用这些属性自动填充标题块、材料清单和 SOLIDWORKS PDM。有时需要计算一个结果来定义一个自定义属性。现在在SOLIDWORKS 2021中，自定义属性中支持方程。选择 “方程 “作为属性类型，您就可以访问全局变量、函数和其他属性。对于这个焊接件，我们要定义一个估计成本，这个估计成本是基于全局变量，也就是估计成品成本，然后乘以零件的质量，这样得到的结果是428.60。

方程也可以用在切割列表属性中。切割列表中的这块板子使用了4次，我们想知道所有板子加在一起的总长度。同样定义属性名称，选择 “方程 “作为属性类型，在这个计算中，我们要用板子的数量乘以板子的长度，得出总长度为20.52。
