ProEssentials的MFC 图表库在VS2019-VS2022上机试用教程

这个VS2022 – VS2019 MFC C++图表上机试用教程包括Visual Studio使用MFC的说明。

ProEssentials DLL接口在创建独立的桌面或嵌入式EXE时使用，这些EXE将被免费分发并在终端用户机器上运行。这个VS2022 – VS2019 MFC C++图表上机试用教程包括Visual Studio使用MFC的说明。如果你喜欢一个不使用MFC的绝对最小的Win32 Hello World类型的项目，请参阅Win32 C++图表库。该产品评估还安装了一个大型的MFC示例项目。

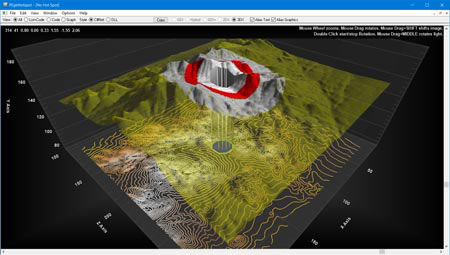

本次上机试用DEMO效果

DEMO前准备工作

在安装ProEssentials时，安装程序会将ProEssentials DLL安装到System32目录下，在64位系统上为SysWow64。它还将头文件和导入库安装到C:ProEssentials9VC目录中。下载v9 Charting Demo: PE9-Demo.exe 相关的文件是：

• PEGRP32G.DLL : ProEssentials Pro DLL
• PEGRP32G.LIB : ProEssentials Pro LIB File
• PEGRPAPI.H : ProEssentials Header File
• PEGRPSG.DLL : ProEssentials Standard DLL
• PEGRPSG.LIB : ProEssentials Standard LIB File

创建项目VS2019-VS2022

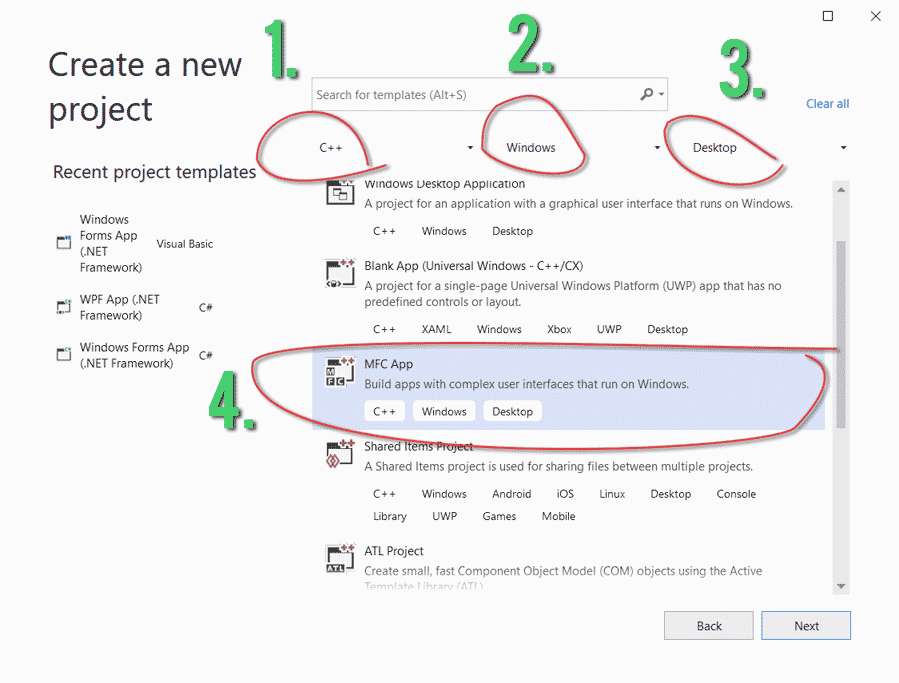

1) 启动Visual Studio.NET并创建一个新项目，目标是[C++][Windows][桌面]和[MFC应用]。输入一个项目名称为[MyFirstMfc]。

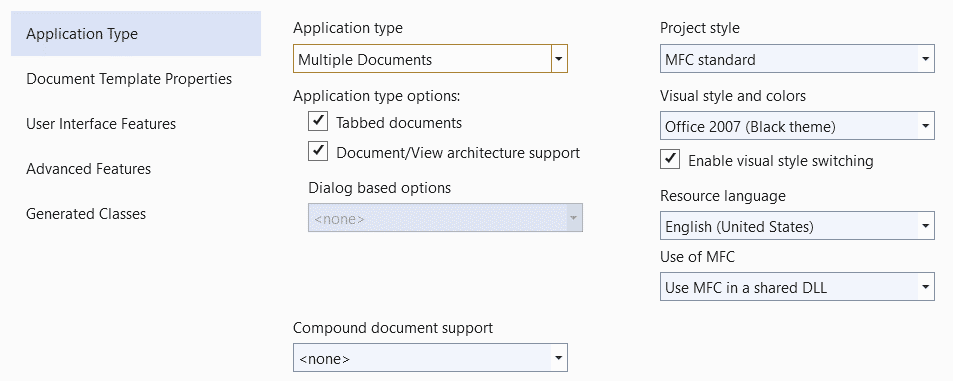

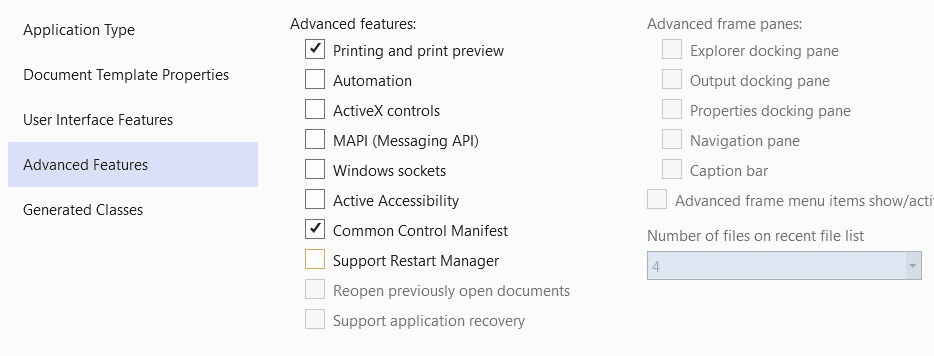

2) 输入你的项目名称后，应用向导会要求进行其他设置，比如皮肤样式、资源语言、窗体按钮、打印和打印预览等等。

3）首先手动将’PEGRPAPI.H’和’PEGRP32G.LIB’从C:ProEssentials9VC演示目录复制到[MyFirstMfc]项目文件的位置。

注意，如果使用标准版而不是专业版，使用’PEGRPSG.LIB’。

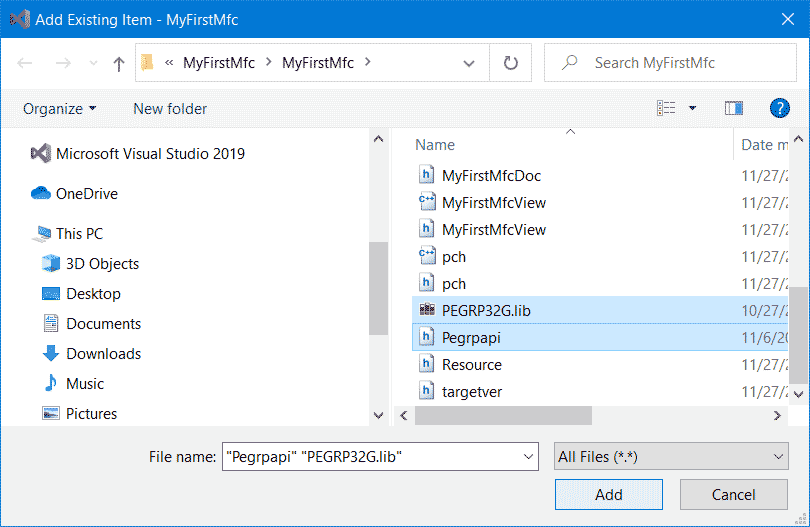

在Visual Studio顶层菜单中，使用[Project / Add Exiting Item…]菜单将’PEGRPAPI.H’和’PEGRP32G.LIB’添加到[MyFirstMfc]项目中。

图片显示了现有文件被添加到你的项目中。

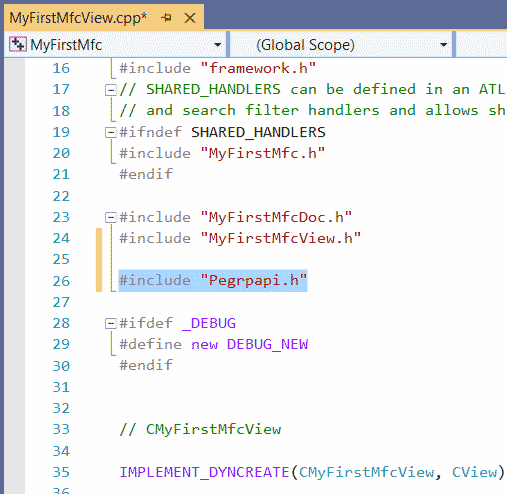

4) 打开文件’myfirstmfcview.cpp’，在靠近顶部的地方添加一行。

#include "Pegrpapi.h"

include语句添加了包含常量和函数声明的ProEssentials头文件。

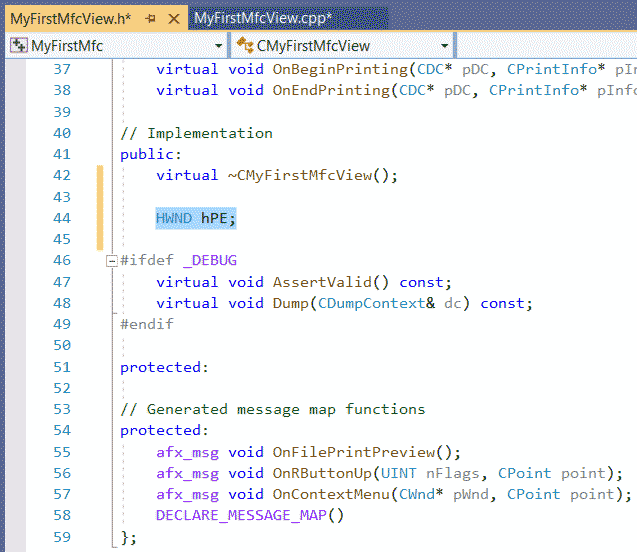

5）打开文件’myfirstmfcview.h’并添加这一行。

HWND hPE。

变量hPE用于存储ProEssentials图表控件的窗口句柄。我们创建的图表将是一个标准的Window；就像我们调用CreateWindow API调用一样。

MyFirstMfcView的每个实例都会有自己的句柄副本。

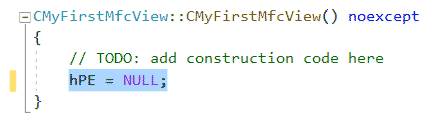

然后在文件’myfirstmfcview.cpp’中找到构造函数，将hPE初始化为NULL。

hPE = NULL。

6) 在Visual Studio的顶层菜单中，使用[Project / Class Wizard…]菜单来打开Class Wizard对话框。

选择类名CMyFirstMfcView。

选择 “信息 “标签，双击 “信息”…

• WM_CREATE
• WM_DESTROY
• WM_ERASEBKGND
• WM_SIZE

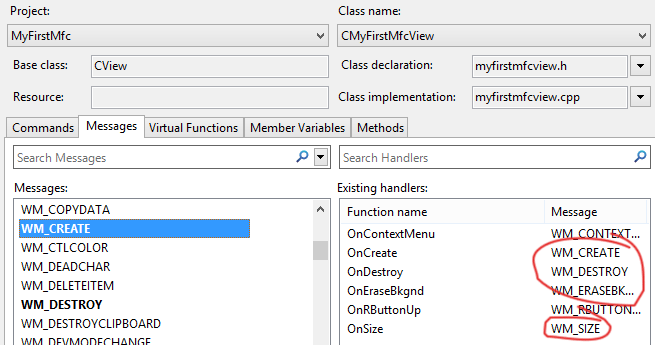

该图片显示了添加到你的项目中的消息处理程序。现在我们的视图类（图表的父窗口）将寻求对这些消息的响应。

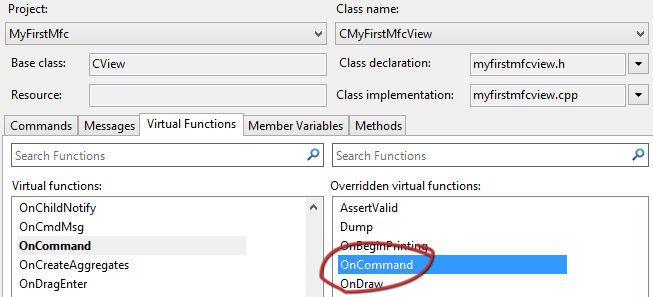

选择虚拟函数标签，双击函数…

• OnCommand

图中显示了添加到你的项目中的虚拟函数OnCommand。现在我们的视图类（图表的父窗口）将对WM_COMMAND消息做出响应。

7) 在MyFirstMfcView.cpp最近添加的OnCreate, OnDestroy, OnSize和OnCommand部分，添加以下代码，初始化一个示例图表。请看下面的图片来进一步参考。

OnCreate：在父类创建窗口后创建并初始化一个图表

RECT r;int s, p, dwColor;float f[] = {10, 30, 20, 40, 30, 50, 15, 63, 74, 54, 25, 34};GetClientRect(&r);// PEcreate is similar to CreateWindow API call, returns a Window Handle //hPE = PEcreate(PECONTROL_GRAPH, 0, &r, this->m_hWnd, 1000);PEszset(hPE, PEP_szMAINTITLE, TEXT("Hello World"));PEszset(hPE, PEP_szSUBTITLE, TEXT(""));PEnset(hPE, PEP_nSUBSETS, 2); // Subsets = Rows //PEnset(hPE, PEP_nPOINTS, 6);  // Points = Columns //// Passing data one piece at a time //for (s=0; s<2; s++){    for (p=0; p<6; p++)    {   // (s*6)+p or (SubsetIndex * NumberPoints) + PointIndex //        PEvsetcellEx(hPE, PEP_faYDATA, s, p, &f[(s*6)+p]);    }}// or Passing data in one call is much faster: PEvset(hPE, PEP_faYDATA, f, 12); //PEvsetcell(hPE, PEP_szaPOINTLABELS, 0, TEXT("Jan"));PEvsetcell(hPE, PEP_szaPOINTLABELS, 1, TEXT("Feb"));PEvsetcell(hPE, PEP_szaPOINTLABELS, 2, TEXT("Mar"));PEvsetcell(hPE, PEP_szaPOINTLABELS, 3, TEXT("Apr"));PEvsetcell(hPE, PEP_szaPOINTLABELS, 4, TEXT("May"));PEvsetcell(hPE, PEP_szaPOINTLABELS, 5, TEXT("June"));PEvsetcell(hPE, PEP_szaSUBSETLABELS, 0, TEXT("For .Net Framework"));PEvsetcell(hPE, PEP_szaSUBSETLABELS, 1, TEXT("or MFC, ActiveX, VCL"));PEszset(hPE, PEP_szYAXISLABEL, TEXT("Simple Quality Rendering"));PEszset(hPE, PEP_szXAXISLABEL, TEXT(""));dwColor = PERGB(60, 0, 180, 0); PEvsetcell(hPE, PEP_dwaSUBSETCOLORS, 0, &dwColor);dwColor = PERGB(180, 0, 0, 130); PEvsetcell(hPE, PEP_dwaSUBSETCOLORS, 1, &dwColor);// Quick way to set many colors via QuickStyle property //PEnset(hPE, PEP_bBITMAPGRADIENTMODE, FALSE);PEnset(hPE, PEP_nQUICKSTYLE, PEQS_LIGHT_SHADOW);PEnset(hPE, PEP_nGRAPHPLUSTABLE, PEGPT_BOTH);PEnset(hPE, PEP_nDATAPRECISION, 0);PEnset(hPE, PEP_bLABELBOLD, TRUE);PEnset(hPE, PEP_nPLOTTINGMETHOD, PEGPM_BAR);PEnset(hPE, PEP_nGRADIENTBARS, 8);PEnset(hPE, PEP_bBARGLASSEFFECT, TRUE);PEnset(hPE, PEP_nLEGENDLOCATION, PELL_LEFT);PEnset(hPE, PEP_nDATASHADOWS, PEDS_3D);PEnset(hPE, PEP_bFIXEDFONTS, TRUE);PEnset(hPE, PEP_nFONTSIZE, PEFS_LARGE);// You will likely set these for all charts //PEnset(hPE, PEP_bPREPAREIMAGES, TRUE);PEnset(hPE, PEP_bCACHEBMP, TRUE);PEnset(hPE, PEP_nRENDERENGINE, PERE_DIRECT2D);PEnset(hPE, PEP_bANTIALIASGRAPHICS, TRUE);PEnset(hPE, PEP_bANTIALIASTEXT, TRUE);// Setting this TRUE will enable Data HotSpots, //// but we need to add code to respond to hot spot message //PEnset(hPE, PEP_bALLOWDATAHOTSPOTS, TRUE);// Always finish your property settings with these function calls //PEreinitialize(hPE);PEresetimage(hPE, 0, 0);

OnDestroy: 资源销毁

if (hPE) { PEdestroy(hPE); hPE = 0; }

OnSize: 图表随父窗体尺寸变化

if (hPE){    RECT r; GetClientRect(&r);    ::MoveWindow(hPE, 0, 0, r.right, r.bottom, FALSE);}

OnCommand:事件监听

int wmId = LOWORD(wParam);int wmEvent = HIWORD(wParam);switch (wmEvent){case PEWN_CLICKED:    HOTSPOTDATA hsd; TCHAR buffer[128]; float yvalue;    PEvget(hPE, PEP_structHOTSPOTDATA, &hsd);    if (hsd.nHotSpotType == PEHS_DATAPOINT)    {        PEvgetcellEx(hPE, PEP_faYDATA, hsd.w1, hsd.w2, &yvalue);        swprintf_s(buffer, TEXT(“DataPoint %d value %.2f“), hsd.w2, yvalue);        ::MessageBox(this->m_hWnd, buffer, TEXT(“Hello World“), 0);    }    break;}

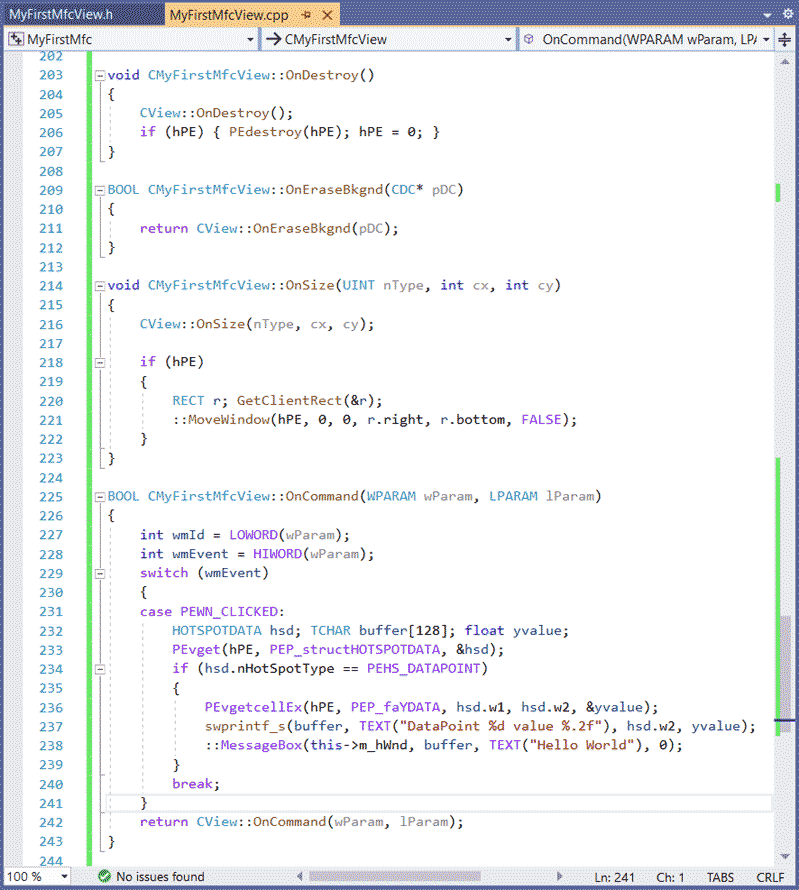

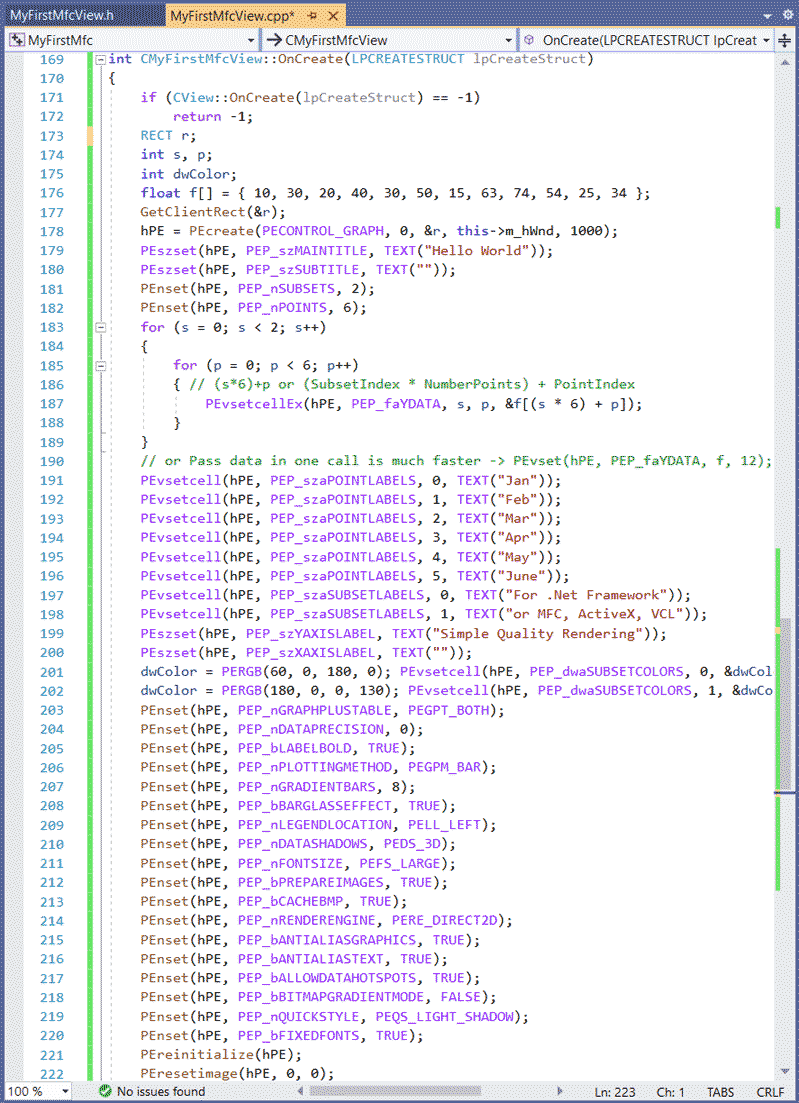

然后整个代码效果如下：

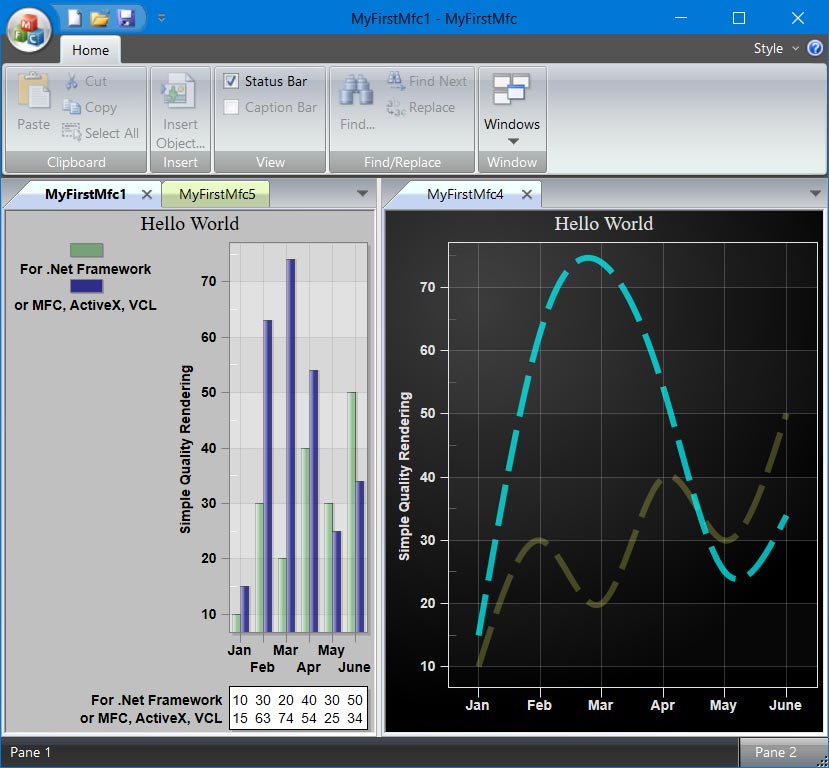

8) 保存并运行该项目。你的项目将显示一个图像，如下。将鼠标移到一个条形图上，然后点击以触发DataHotSpot事件。

以上就是本次上机练习的效果。

关于其他DEMO体验，可以点击这里下载安装获得。请注意，我们的主要图表演示是在WPF和Winform C#.NET、VB.NET、VC++ MFC、Delphi、Builder中复制的，都可以从你安装ProEssentials的地方进入。  这些都非常适用于修改现有的演示，在你的应用程序中实施之前测试潜在的修改。
