如何利用高级零部件选择处理复杂装配

在处理复杂装配时，我们许多人会寻找特殊的工具来选择装配中的零件。除了默认选择方法（单击图形区域或Feature Manager设计树中的实体）外，还有许多其他工具可用于选择装配体中的零部件。

众所周知，SOLIDWORKS非常灵活且容易上手，可以轻松执行命令来完成任何3D设计。在处理复杂装配时（零件数量增加），我们许多人会寻找特殊的工具来选择装配中的零件。除了默认选择方法（单击图形区域或Feature Manager设计树中的实体）外，还有许多其他工具可用于选择装配体中的零部件。

让我们看一下SOLIDWORKS中的选择工具，它提供了与组件选择交互的最简单方法

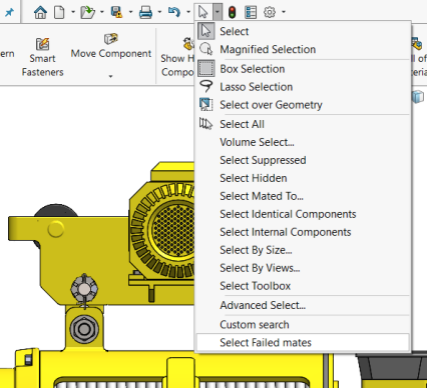

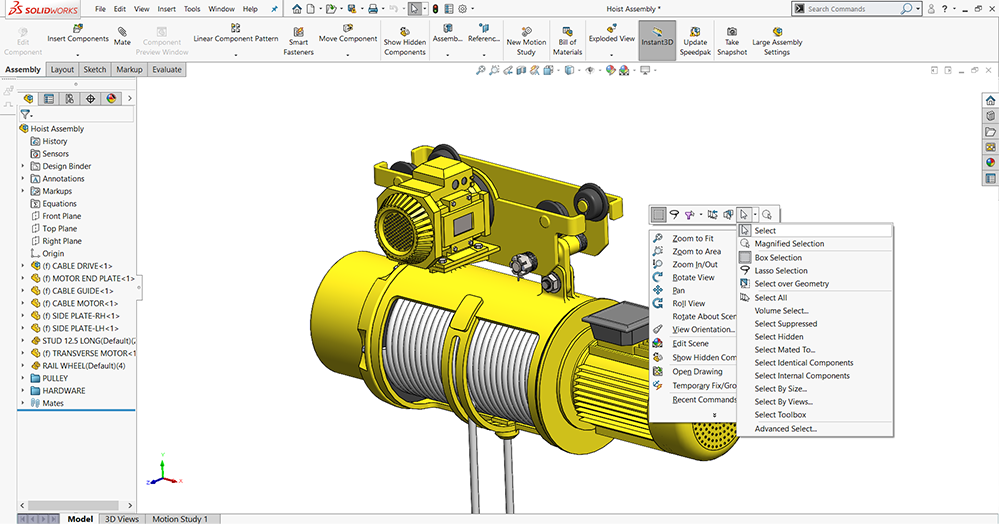

可以从“ 标准”工具栏区域 或右键单击 图形区域访问选择工具，

放大的选择：允许您在大型装配体中选择较小的零部件，而无需更改视图。键盘快捷键：G。

选择配对到将使您轻松地单击一下即可选择与所选组件配对的组件。

当您想要选择一个不可见的组件或被另一个组件完全封闭的组件时，您可以使用“ 选择内部组件”。

通过使用“ 按视图选择”视图，可以直接访问特定（标准或当前）视图中的可见组件，确保为非标准视图启用了当前视图。

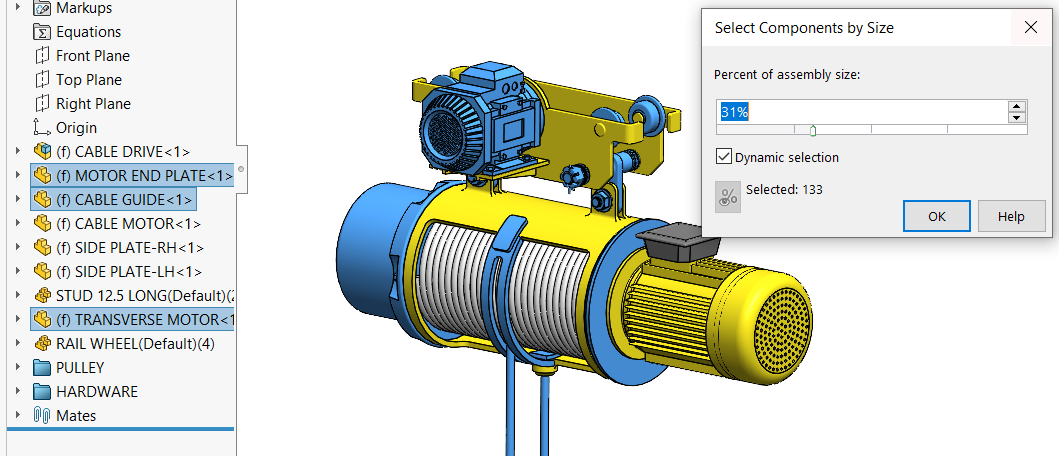

按大小选择可以通过设置百分比大小轻松地选择组件，确保为实时交互启用了动态交互

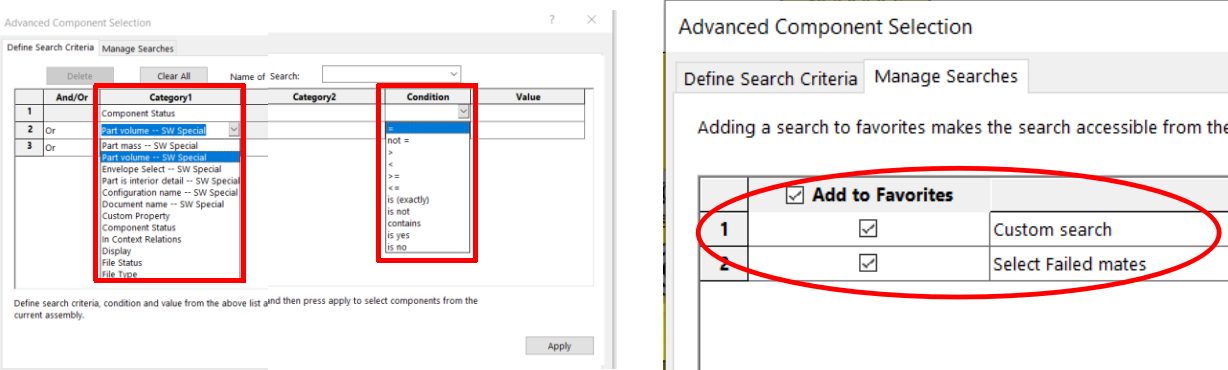

高级组件选择 是基于条件或类别的选择，用户可以通过某些类别，条件，值和逻辑运算符选择组件。

用户还可以 通过在“搜索名称”  区域中提供特定名称来保存选择，并将其保存以备将来使用，还可以将其添加到 “ 管理搜索”中的收藏夹中，以在标准工具栏下拉菜单中快速访问。这些自定义搜索还可以导出为.sqy  和。xml文件。
